Корпус металлический учетный навесной 400х2500х160 1-фазный 9 модулей IP31 ЩРУН-1/9 - 30405DEK APC

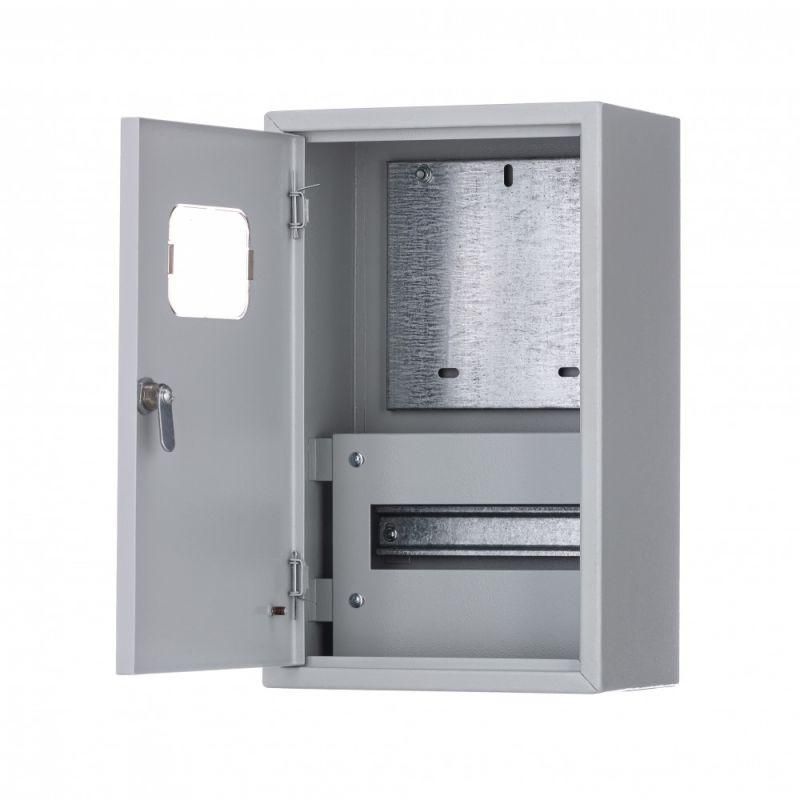

Корпус учетный навесной металлический 400х2500х160 1-фазный 9 модулей IP31 ЩРУН-1/9 от бренда DEKraft предназначен для установки однофазного счетчика электроэнергии и коммутационной аппаратуры в помещениях с умеренной влажностью. Этот щит обеспечивает надежную фиксацию оборудования и защищает его от случайного доступа благодаря замку на дверце.

Назначение и область применения

Щит ЩРУН-1/9 используется для организации учета электроэнергии в жилых домах, офисах, малых предприятиях и других объектах с однофазным питанием. Он служит основой для сборки распределительного щита: здесь крепится счетчик, автоматические выключатели, УЗО и другие модульные устройства. Подходит для внутренней установки в сухих помещениях - например, в подъезде, техническом коридоре или на этажном щите.

Технические характеристики

• Формат: 9 модулей DIN (по 18 мм каждый, один ряд)
• Габариты: высота 400 мм, ширина 250 мм, глубина 160 мм
• Материал: сталь с порошковым покрытием, цвет - серый (RAL 7035)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Тип монтажа: навесной, на стену
• Наличие DIN-рейки: да, стандартная, для крепления модульной аппаратуры
• Элементы внутри: монтажная пластина для счетчика, клеммы для шин N и PE, два болта заземления (на дверце и корпусе)
• Дверца: с замком и одним ключом
• Ввод кабелей: сверху или снизу
• Гарантия: 3 года

Совместимость и монтаж

Щит ЩРУН-1/9 совместим со всеми устройствами, соответствующими стандарту DIN EN 60715 (модуль 18 мм). Для монтажа требуется предварительно закрепить щит на стене с помощью анкеров или саморезов через отверстия в задней стенке. Кабели заводятся через гильзы вверху или внизу - перед этим необходимо снять заглушки. DIN-рейка уже установлена, счетчик крепится на специальной планке. Заземление выполняется через болт на корпусе - он соединяется с проводом PEN/PE. Дверцу можно открывать только с ключом, что важно для контроля доступа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 62208. Степень защиты IP31 гарантирует безопасность при нормальных условиях эксплуатации - не предназначено для улицы, сырых помещений или мест с постоянными брызгами. Наличие заземляющих болтов и изолированных шин N/PE снижает риск поражения током при обслуживании.

Преимущества

• Жесткая стальная конструкция - устойчивость к механическому воздействию
• Четко продуманная внутренняя компоновка: все необходимые элементы (DIN-рейка, шины, крепления счетчика) уже установлены
• Запирающаяся дверца повышает безопасность и исключает несанкционированное вмешательство
• Гибкий ввод кабеля - можно выбрать удобное направление (сверху/снизу)
• Длительная гарантия - 36 месяцев

Ограничения применения

Не применяйте ЩРУН-1/9 на улице, в помещениях с повышенной влажностью (баня, подвал без вентиляции), где возможны прямые брызги или конденсация. IP31 не защищает от пыли и влаги - для таких условий нужен минимум IP54. Также не используйте щит для трехфазных систем - он рассчитан только на однофазное питание и ток до 125 А. Превышение нагрузки может вызвать перегрев и выход из строя.

Примеры использования

• Этажный щит в многоквартирном доме - установка счетчика и автоматов на квартиру
• Щит учета в частном доме с однофазным вводом
• Аппаратный пункт на производстве - учет энергопотребления одного участка
• Объекты с централизованной оплатой электроэнергии - например, арендованные помещения

Практические советы

• Перед монтажом проверьте, чтобы глубина щита (160 мм) позволяла свободно разместить все устройства - особенно если используются крупные автоматы или УЗО
• При использовании кабелей большего сечения (например, 16 мм2) убедитесь, что входные отверстия достаточно велики - возможно, потребуется доработка
• Не забудьте подключить заземление к болту на корпусе - это обязательное требование ПУЭ
• Держите запасной ключ от замка - потеря ключа затруднит доступ к оборудованию
• Щит ЩРУН-1/9 от DEKraft хорошо сочетается с другими изделиями серии - легко масштабируется при необходимости увеличения количества модулей
