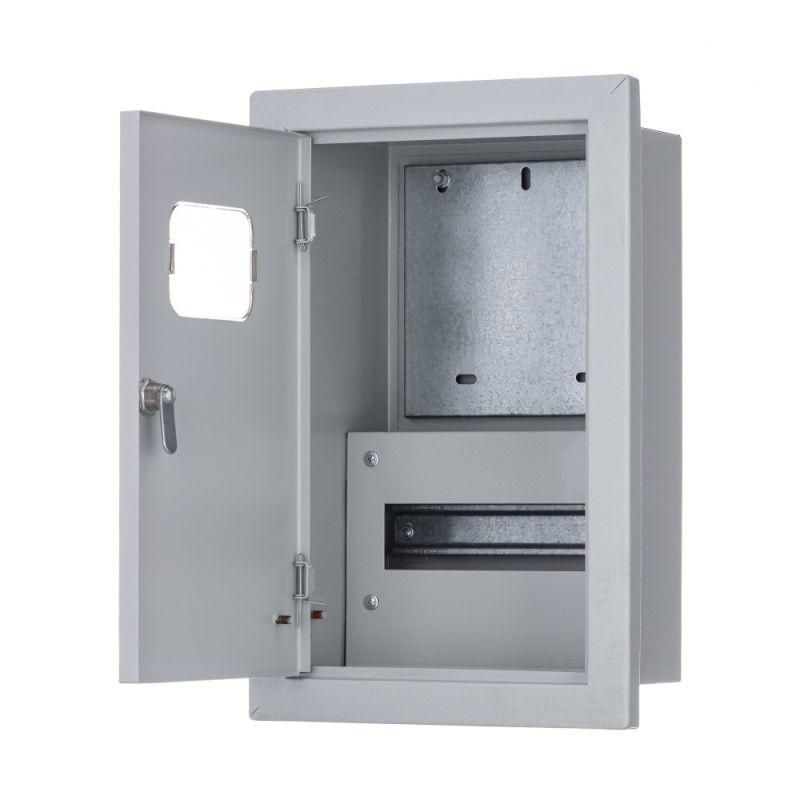

Корпус металлический учетный навесной 430х280х160 1-фазн. 9 модулей IP31 ЩРУВ-1/9 - 30305DEK APC

Корпус металлический учетный навесной/встраиваемый 430х280х160 1-фазный 9 модулей IP31 ЩРУВ-1/9 от бренда DEKraft предназначен для установки однофазного электросчетчика и коммутационной аппаратуры в помещениях с умеренной влажностью. Этот щит - надежная основа для учетных и распределительных решений в жилых и административных зданиях.

Назначение и область применения

ЩРУВ-1/9 - это учетный распределительный щит, предназначенный для монтажа однотарифного или двухтарифного электросчетчика, автоматических выключателей, УЗО и других модульных устройств. Подходит для внутренней установки в стену (встраиваемый монтаж) или на поверхность (накладной вариант возможен за счет конструкции). Часто используется в квартирах, офисах, малых предприятиях и многоквартирных домах для централизованного учета электроэнергии.

Технические характеристики

• Форм-фактор: 430×280×160 мм (В×Ш×Г)
• Количество модулей DIN: 9 (по 18 мм каждый, один ряд)
• Материал корпуса: сталь, окраска серая (RAL 7032)
• Степень защиты: IP31 - защита от твердых предметов >2,5 мм и вертикально падающих капель воды
• Глубина монтажа: 140 мм - требует соответствующего углубления в стене
• Наличие DIN-рейки: да, стандартная 35 мм
• Клеммы: предусмотрены для подключения шин N и PE
• Заземление: два болта - на дверце и на корпусе
• Дверца: с замком и комплектным ключом
• Ввод кабелей: сверху и снизу - через предварительно подготовленные отверстия
• Гарантия: 3 года

Совместимость и монтаж

ЩРУВ-1/9 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Для монтажа требуется подготовить нишу в стене глубиной не менее 140 мм. Крепление корпуса выполняется анкерными болтами через отверстия в задней стенке. DIN-рейка уже установленна - достаточно закрепить устройства на ней. Шины N и PE фиксируются на специальных кронштейнах внутри корпуса. Ввод кабеля рекомендуется выполнять через гофру или кабельный ввод, чтобы избежать повреждения изоляции.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 62208. Степень защиты IP31 обеспечивает безопасную работу в условиях обычных помещений (не во влажных, не на улице). Наличие заземляющих болтов и изолированных шин снижает риск поражения током. Запирающаяся дверца исключает случайное вмешательство.

Преимущества

• Жесткая стальная конструкция - устойчивость к механическим воздействиям
• Четко продуманная внутренняя планировка: отдельные шины N/PE, удобные места для крепления счетчика
• Поддержка двойного ввода кабеля - гибкость при проектировании трасс
• Серый цвет RAL 7032 - гармонирует с большинством интерьеров
• Долгий гарантийный срок - 36 месяцев

Ограничения применения

• Не подходит для наружной установки - IP31 недостаточен для защиты от дождя и пыли
• Не рассчитан на ток выше 125 А - проверяйте номиналы подключаемых устройств
• Ограниченная глубина (140 мм): не все крупные автоматы или УЗО с функционалом “высокого” класса поместятся без перегрузки
• Только 9 модулей - не подходит для сложных систем с большим количеством устройств

Примеры использования

• Установка в этажном щите многоквартирного дома для учета энергии одной квартиры
• Центральный щит учета в офисном помещении с одним входящим кабелем
• Распределительный щит в частном доме после вводного автомата, где нужен только счетчик + несколько групп
• Альтернатива пластиковому щиту там, где важна прочность и долговечность

Практические советы

• Перед монтажом проверьте, что глубина ниши ≥140 мм - иначе корпус не войдет полностью
• Используйте кабельные вводы с уплотнителями даже при внутреннем монтаже - это повысит герметичность
• Не забудьте подключить шину PE к заземляющему болту на корпусе - это обязательное условие безопасности
• ЩРУВ-1/9 - не универсальный щит; если вам нужны больше модулей или защита IP54 - выбирайте другие модели серии DEKraft
• При заказе нескольких экземпляров - сохраняйте артикул 30305dek: он точно идентифицирует именно этот корпус среди аналогов
