Корпус металлический учетный навесной 520х250х160 3-фазный 9 модулей IP31 ЩРУН-3/9 - 30406DEK APC

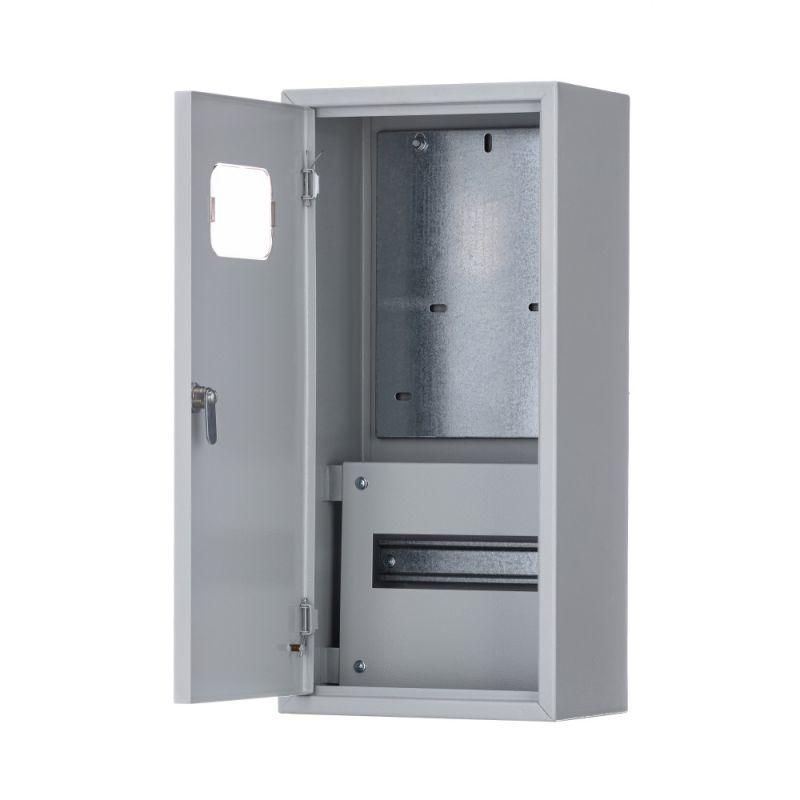

Корпус учетный навесной металлический 520х250х160 3-фазный 9 модулей IP31 ЩРУН-3/9 от бренда DEKraft предназначен для установки трехфазного электросчетчика и коммутационной аппаратуры в помещениях с умеренной влажностью. Этот щит обеспечивает надежную фиксацию оборудования, удобный доступ к приборам и защиту от случайного прикосновения.

Назначение и область применения

Щит ЩРУН-3/9 используется для сборки учетных электроустановок в жилых, административных и промышленных объектах. Он рассчитан на установку однорядного трехфазного счетчика и вспомогательной аппаратуры - автоматических выключателей, УЗО, реле напряжения. Подходит для внутренней установки в сухих помещениях: подъездах, технических этажах, электрощитовых, котельных. Не применяется на улице или в местах с высокой запыленностью и влагой.

Технические характеристики

• Габариты: 520×250×160 мм
• Количество модулей DIN: 9 (по 18 мм каждый)
• Материал корпуса: сталь с порошковым покрытием, цвет RAL 7035 (серый)
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Способ монтажа: навесной на стену
• Наличие DIN-рейки: да, одна рейка для модульной аппаратуры
• Монтажная плита: да, для крепления счетчика
• Количество рядов: один
• Замок: есть, с комплектом ключей
• Смотровое окно: да, для считывания показаний счетчика без открывания дверцы
• Клеммы: предусмотрены для подключения шин N и PE
• Болты заземления: на дверце и на корпусе
• Ввод кабелей: сверху или снизу
• Гарантия: 3 года

Совместимость и монтаж

Щит ЩРУН-3/9 совместим со всеми типами однофазных и трехфазных счетчиков, соответствующими габаритам монтажной плиты. Для монтажа требуется минимум два крепежных отверстия на задней стенке. Диаметр отверстий под кабельный ввод - стандартный для навесных щитов, допускаются вводы через кабельные вводы или гильзы. Монтаж выполняется на прочную поверхность (бетон, кирпич, металл) с использованием анкеров или дюбелей. Обязательно проверьте соответствие посадочного места счетчика - он должен плотно фиксироваться на пластине без перекосов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных устройств низкого напряжения. Степень защиты IP31 исключает попадание крупных инородных частиц и защищает от конденсата. Наличие заземляющих болтов и шин N/PE обеспечивает безопасное подключение системы TN-S/TN-C-S. Замок предотвращает несанкционированный доступ к оборудованию.

Преимущества

• Жесткая стальная конструкция - устойчивость к деформациям при нагрузках
• Смотровое окно позволяет контролировать показания счетчика без вскрытия
• Четко продуманная внутренняя организация: отдельные площадки для счетчика, DIN-рейка, шины
• Поддержка двух направлений ввода кабеля - упрощает трассировку проводки
• Высокая долговечность благодаря антикоррозийному покрытию

Ограничения применения

• Не предназначена для открытого монтажа на улице - IP31 недостаточно для воздействия дождя или пыли
• Не подходит для установки более чем 9 модулей - перегрузка приведёт к затруднённому обслуживанию
• Не рекомендовано применение в средах с агрессивными газами, паром или постоянным контактом с водой
• Максимальный рабочий ток - до 125 А; превышение требует согласования с проектом

Примеры использования

• Учет энергии в многоквартирном доме - установка в подвале или на лестничной клетке
• Энергоучет на промышленном участке - контроль потребления станков и освещения
• Административные здания - централизованная регистрация расхода электроэнергии по секциям
• Объекты ЖКХ - монтаж в специализированных щитовых комнатах

Практические советы

• Перед монтажом проверьте, что счетчик помещается в отведённое место - габариты монтажной пластины должны точно совпадать с размерами прибора
• При вводе кабелей используйте кабельные вводы с уплотнением - даже при IP31 избыток влаги снижает срок службы
• Не забудьте подключить заземление к болтам на корпусе и дверце - это обязательное условие безопасности
• При необходимости увеличения числа модулей - выбирайте модель с двумя рядами, а не перегружайте этот щит
• Щит ЩРУН-3/9 от DEKraft легко сочетается с другими изделиями серии - можно использовать единые ключи и комплектующие
