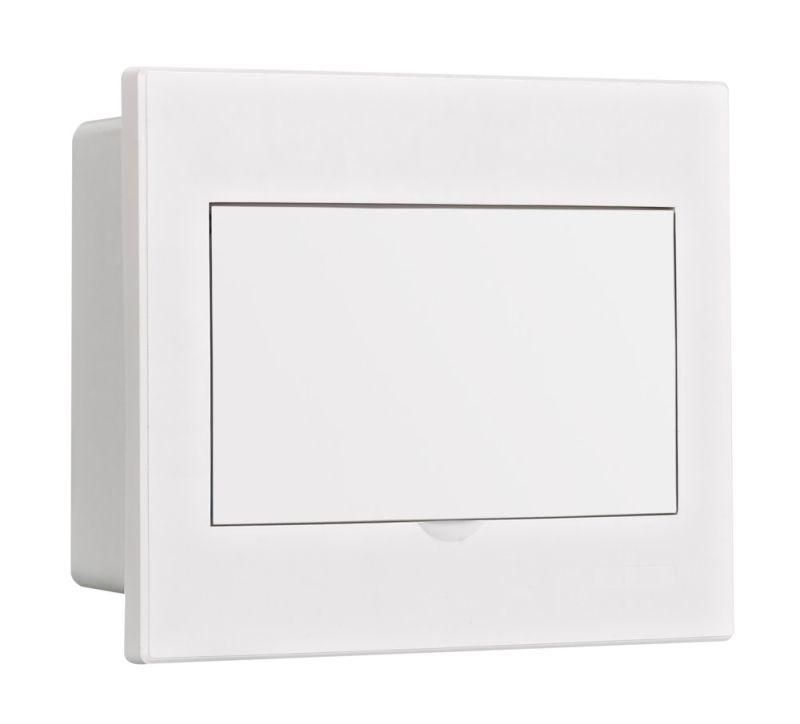

Корпус встраиваемый дв. 1 ряд 9 мод. IP41 ЩРВ-П пласт. бел.DEKraft 31082DEK APC

Корпус встраиваемый пластиковый 1 ряд 9 модулей IP41 ЩРВ-П белый от DEKRAFT - компактная и надёжная сборочная единица для монтажа автоматических выключателей, УЗО и других модульных устройств в стенах. Артикул 31082dek соответствует серии ЩРВ-П Lite, обеспечивает простую инсталляцию и долгий срок службы.

Назначение и область применения

Корпус встраиваемый пластиковый 1 ряд 9 модулей IP41 ЩРВ-П белый предназначен для внутренней установки в стену и содержит всё необходимое для компоновки распределительного щита. Подходит для монтажа бытовых и коммерческих систем управления: автоматические выключатели, УЗО, реле времени, трансформаторы питания, устройства защиты от перенапряжений. Часто применяется в жилых домах, офисах, административных зданиях и объектах с ограниченным пространством.

Технические характеристики

• Тип: встраиваемый корпус, 1 ряд
• Ширина: 9 модулей (162 мм по стандарту DIN)
• Глубина монтажа: 76 мм
• Материал: негорючий ABS-пластик (RAL9003, белый)
• Степень защиты: IP41 - защита от твёрдых предметов >1 мм и капель воды, падающих вертикально
• DIN-рейка: есть, стандартная, 35 мм
• Тип крышки: закрытого типа, с фиксацией в верхнем положении
• Крепление шин: предусмотрены клеммы для PEN-шин (N и PE)
• Гарантия: 3 года

Совместимость и монтаж

Корпус встраиваемый пластиковый 1 ряд 9 модулей IP41 ЩРВ-П белый полностью совместим с модульными устройствами стандарта DIN 35 мм, включая продукты DEKRAFT и Systeme Electric. Монтаж осуществляется в подготовленную нишу в стене. Глубина 76 мм требует минимум 80–85 мм свободного пространства за отделкой. Выштампованные вводы позволяют заводить кабели без дополнительных отверстий - достаточно просверлить отверстие в стене и вставить кабель через готовые каналы. Крышка легко открывается и фиксируется вверху, что удобно при обслуживании.

Безопасность и стандарты

Изготовлен из самозатухающего ABS-пластика, соответствует требованиям безопасности к материалам для электроустановок. Степень защиты IP41 предотвращает попадание крупных посторонних предметов и вертикально падающей влаги - достаточна для помещений с нормальной влажностью. Не рекомендован для использования во влажных помещениях (ванная, бассейн, улица) или местах с постоянным воздействием брызг и струй воды.

Преимущества

• Уже имеющиеся вводы для кабелей - экономят время при монтаже, исключают необходимость сверления
• Пластиковое стекло под углом 90° - позволяет видеть индикацию приборов даже при сложном расположении щита
• Высокие изоляционные свойства - снижают риск пробоя и замыканий
• Устойчивость к вибрациям и перепадам температур - сохраняет целостность при работе рядом с оборудованием
• Чистый белый цвет (RAL9003) - гармонирует с интерьером, не выделяется

Ограничения применения

Не предназначается для наружной установки. IP41 недостаточно для помещений с повышенной влажностью, где требуется IP54 и выше. Недопустимо использование в условиях постоянного контакта с водой, химически активными средами или при температурах ниже -10C и выше +50C. Не поддерживает двухрядную компоновку - максимальная плотность - 9 модулей в одном ряду.

Примеры использования

• Электрощит в квартире: УЗО, автоматы освещения, розеток, реле контроля нагрузки
• Щит управления в офисе: контроллеры, терморегуляторы, блоки питания
• Подъездный щит в многоквартирном доме: учёт, защита этажных групп
• Локальный щит на производстве: управление маломощными станками, световой сигнализацией

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть больше 76 мм на 5–10 мм для теплоизоляции и кабельного запаса
• При использовании гофры или труб для кабелей - выбирайте диаметр до 16 мм, чтобы они проходили через выштампованные вводы
• Не затягивайте болты слишком сильно - пластик может треснуть; момент затяжки - до 0,5 Нм
• При необходимости замены оборудования - открутите крышку, снимите её вверх, работайте с открытой конструкцией
• Для точного подбора - ориентируйтесь на артикул 31082dek и серию ЩРВ-П Lite от DEKRAFT - другие модели могут отличаться по форме вводов или креплению шин
