Бокс ЩРВ-П-9 модулей встраиваемый пластик IP41 (210х252х102мм) PRIME | MKP82-V-09-41-20 IEK

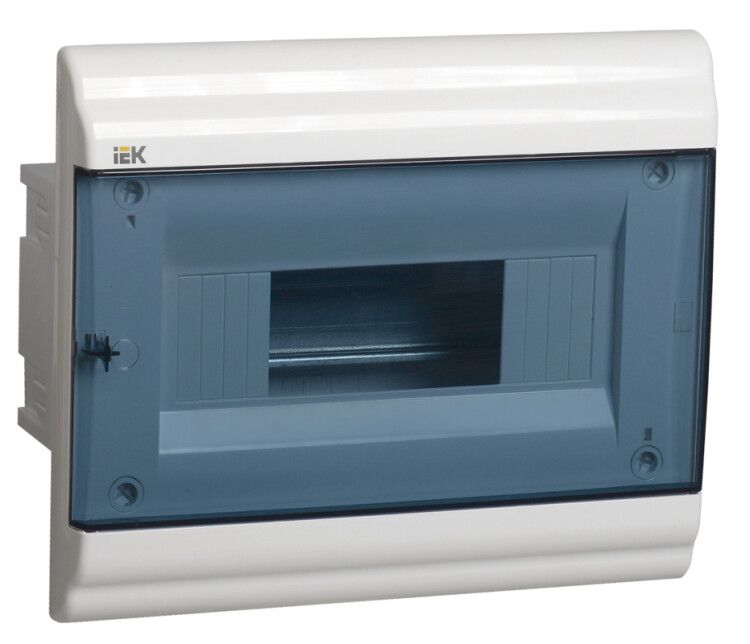

Щит распределительный встраиваемый ЩРВ-П-9 пластиковый белый прозрачная дверь IP41 210х252х102мм от IEK (ИЭК) - это компактный корпус для внутренней установки в стену, предназначенный для размещения модульных аппаратов в бытовых и коммерческих осветительных сетях. Артикул mkp82-v-09-41-20 соответствует серии Prime и обеспечивает надежную защиту оборудования при ограниченном пространстве.

Назначение и область применения

Щит распределительный ЩРВ-П-9 используется для монтажа модульных устройств: автоматических выключателей, УЗО, дифавтоматов, таймеров и других приборов управления освещением. Подходит для установки в жилых домах, офисах, торговых центрах и общественных зданиях. Применяется исключительно в осветительных сетях с номинальным напряжением до 380 В и током до 100 А. Не предназначен для силовых цепей высокой мощности или промышленного оборудования.

Технические характеристики

• Количество модулей DIN: 9 (однорядная установка)
• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение
• Дверца: прозрачная пластиковая, позволяет визуально контролировать состояние аппаратов
• Глубина монтажа: 72 мм - требует подготовки ниши в стене такой же глубины
• Размеры корпуса: 210×252×102 мм (Ш×В×Г)
• Климатическое исполнение: УХЛ3 - работает при температуре от -20C до +85C
• Срок службы: 25 лет при соблюдении условий эксплуатации
• DIN-рейка: встроена, регулируется по глубине
• Замок: защелка с возможностью пломбирования
• Комплектность: некомплектный - требуется самостоятельная закупка модулей и кабелей

Совместимость и монтаж

Щит распределительный ЩРВ-П-9 совместим со всеми стандартными модульными устройствами шириной 17,5 мм на DIN-рейке. Монтаж выполняется только способом встраивания - в нишу стены. Глубина ниши должна быть не менее 72 мм. Корпус имеет выламываемые отверстия для ввода кабелей диаметром до 16 мм. Для подключения кабель-канала использовать нельзя - он предусмотрен только для навесных моделей. Дверцу можно перенавесить на другую сторону - удобно при расположении щита рядом с углом или дверью. После монтажа рекомендуется проверить плотность прилегания дверцы и работоспособность замка.

Безопасность и стандарты

Щит распределительный ЩРВ-П-9 изготовлен в соответствии с ТУ 27.90.33-003-83135016-2017. Соответствует требованиям безопасности для электроустановок до 1000 В. Класс изоляции - II. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-225/19). Защита IP41 предотвращает попадание крупной пыли и случайного контакта с токоведущими частями через отверстия. Прозрачная дверца снижает риск ошибочного доступа к оборудованию при работе.

Преимущества

• Прозрачная дверца - позволяет контролировать положение рычагов и индикацию без вскрытия
• Регулируемая DIN-рейка - точная фиксация устройств по глубине, исключает перекосы
• Суппорт для шин N/PE - безопасное крепление нулевых проводников без дополнительных креплений
• Защелка с возможностью пломбирования - предотвращает несанкционированный доступ
• Выламываемые отверстия - гибкая адаптация под любой тип ввода кабеля
• ABS-пластик - легкий, долговечный материал, устойчивый к химическим воздействиям

Ограничения применения

• Не допускается использование в помещениях с повышенной влажностью (ванна, бассейн, баня) - степень защиты IP41 недостаточна
• Не подходит для установки вне помещений - не защищен от дождя, снега и прямого UV-воздействия
• Ограниченное количество модулей (9) - не подходит для сложных систем с большим числом защит
• Некомплектный - необходимо дополнительно приобрести DIN-рейку, шины, кабели, клеммы
• Не рассчитан на токи выше 100 А - применение с более мощными автоматами может вызвать перегрев

Примеры использования

• Распределительный щит в квартире - управление светом, розетками, кухонной техникой
• Общий этажный щит в многоквартирном доме - распределение питания между несколькими квартирами
• Осветительный щит в офисе - управление светодиодными потолочными светильниками и аварийным освещением
• Подъездный щит в жилом комплексе - установка таймеров и датчиков движения

Практические советы

• Перед монтажом проверьте глубину ниши - она должна точно соответствовать 72 мм, иначе дверца не закроется
• Используйте кабели с сечением до 16 мм2 - большие кабели не войдут в выламываемые отверстия
• При установке нескольких щитов рядом - учтите, что прозрачная дверца может отражать свет; избегайте размещения напротив окон
• Для длительной работы в условиях низких температур (-20C и ниже) - перед включением дайте щиту прогреться до комнатной температуры
• Пломбирование замка обязательно при использовании в местах общего пользования - требование энергонадзора
• Щит распределительный ЩРВ-П-9 от IEK (ИЭК) - один из самых популярных решений в своей категории благодаря сочетанию цены, качества и стандартизированной конструкции
