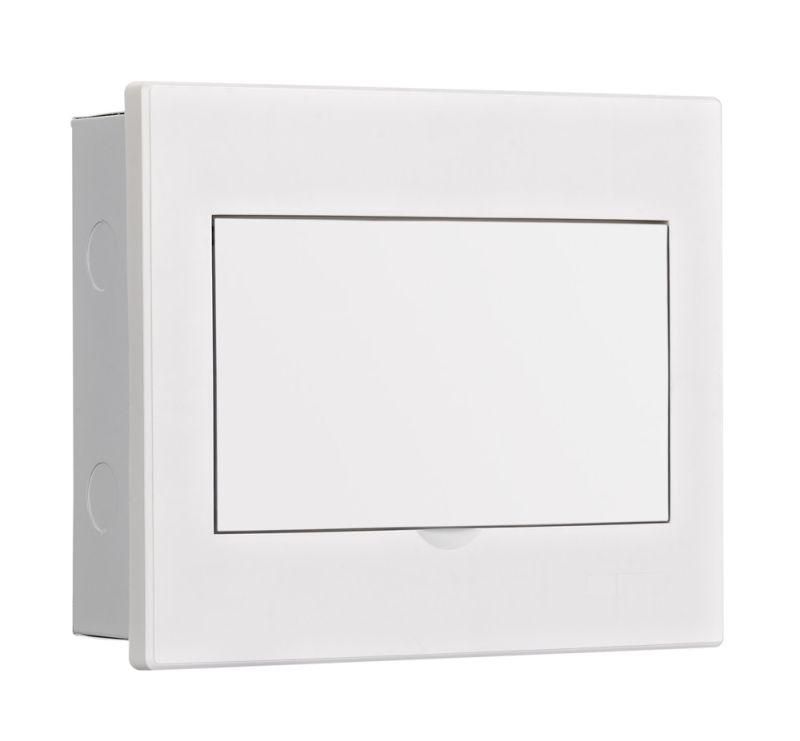

Корпус встраиваемый с белой дверью 1 ряд 9 модулей IP41 ЩРВ-М - 31102DEK APC

Корпус встраиваемый с дверью 1 ряд 9 модулей IP41 ЩРВ-М от DEKRAFT (арт. 31102dek) предназначен для компактной и безопасной установки модульного оборудования в стене. Подходит для распределительных щитов в жилых и коммерческих помещениях.

Назначение и область применения

Корпус встраиваемый с дверью 1 ряд 9 модулей IP41 ЩРВ-М используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Применяется в бытовых и офисных электрощитах, где требуется скрытая установка и защита от случайного прикосновения. Подходит для помещений с нормальной влажностью - например, квартир, кабинетов, подъездов.

Технические характеристики

• Количество модулей: 9 (по 18 мм каждый, соответствует одной DIN-рейке)
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и капель воды, падающих вертикально
• Материал лицевой части и дверцы: негорючий ABS-пластик (RAL9003 - белый)
• Основание корпуса: холоднокатаная сталь
• Конструкция: съемная рама для удобства сборки
• Шпилька заземления: есть, для подключения PE-проводника
• Выбивные отверстия: предусмотрены для ввода кабелей
• Держатель для шинок: встроен, поддерживает N и PE-шинки
• Фиксация дверцы: механическая защелка, дверь фиксируется в открытом положении

Совместимость и монтаж

Корпус ЩРВ-М полностью совместим с модульными устройствами брендов DEKRAFT и Systeme Electric. Монтаж выполняется в подготовленную нишу в стене. Глубина ниши должна обеспечивать свободный доступ к задней части корпуса для подключения проводов. Для надежного закрепления используйте анкеры, подходящие для материала стены (бетон, кирпич). После установки корпуса вставьте DIN-рейку, затем смонтируйте оборудование. Шины N и PE крепятся на держатели внутри корпуса - они уже расположены в нужном месте.

Безопасность и стандарты

Корпус изготовлен из материалов, соответствующих требованиям пожарной безопасности: ABS-пластик самозатухающий, стальное основание не горит. Соответствует общим нормам для внутренних распределительных щитов. IP41 обеспечивает базовую защиту от внешних воздействий, но не рассчитан на влажные или открытые площадки.

Преимущества

• Съемная рама позволяет собирать щиток вне стены - проще и точнее подключать устройства
• Четкий дизайн с прямыми линиями и белым цветом (RAL9003) легко сочетается с интерьером
• Встроенные держатели для N и PE-шинок экономят время при монтаже
• Фиксация дверцы в открытом состоянии снижает риск ее закрывания во время работы
• Высокая совместимость с популярными модулями DEKRAFT и Systeme Electric

Ограничения применения

• Не предназначена для наружной установки - IP41 недостаточна для улицы, сырых помещений (ванная, подвал) или мест с брызгами воды
• Не подходит для установки более чем 9 модулей - перегрузка вызывает перегрев и затрудняет обслуживание
• ABS-пластик не выдерживает высоких температур выше +50C длительно - не использовать рядом с нагревательными элементами
• Стальная основа требует осторожного обращения - при ударах возможна деформация

Примеры использования

• Электрощит в квартире: автоматические выключатели, УЗО, реле времени
• Щит управления освещением в офисе: контакторы, таймеры, датчики движения
• Распределительный щит в подъезде: счетчики, автоматы на этаж
• Управление системой вентиляции в частном доме

Практические советы

• Перед монтажом проверьте глубину ниши - корпус должен входить без зазора, чтобы дверца плотно закрывалась
• Используйте выбивные отверстия только там, где действительно нужен ввод кабеля - лишние отверстия закрывайте заглушками
• Подключение шинок N и PE делайте до установки модулей - так легче избежать путаницы
• При использовании с устройствами сторонних производителей убедитесь, что их габариты соответствуют стандартному модулю 18 мм
• Не забудьте подключить шпильку заземления к контуру заземления дома - это обязательное условие безопасности
