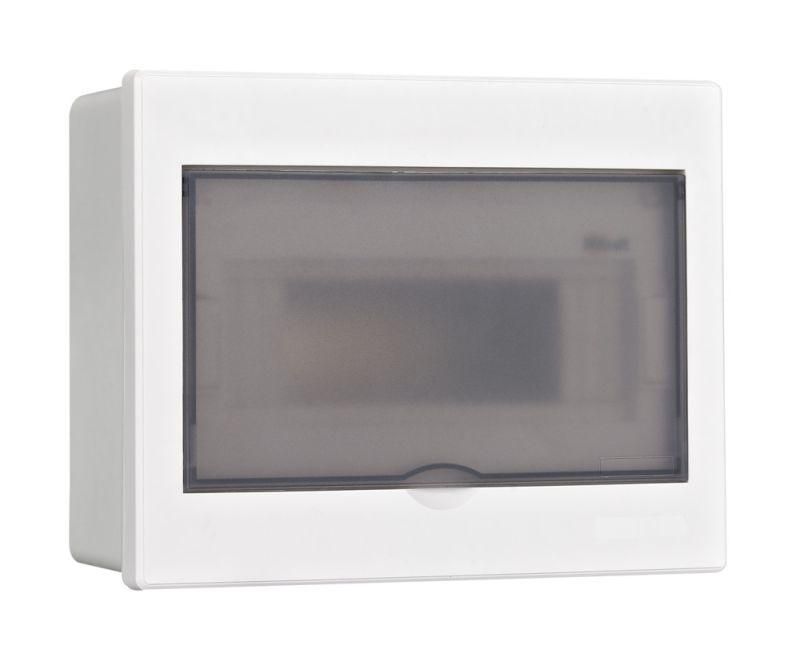

Корпус встраиваемый дв. 1 ряд 9 мод. IP41 ЩРВ-П пласт. прозр. DEKraft 31052DEK APC

Корпус встраиваемый пластиковый с прозрачной дверью 1 ряд 9 модулей IP41 ЩРВ-П от DEKRAFT - компактное решение для скрытой установки модульного оборудования в стенах. Подходит для распределительных щитов в жилых и коммерческих объектах, обеспечивает надёжную защиту автоматов, УЗО и других устройств. Артикул 31052dek.

Назначение и область применения

Корпус встраиваемый пластиковый с прозрачной дверью 1 ряд 9 модулей IP41 ЩРВ-П предназначен для внутренней установки в стену и размещения модульной аппаратуры: автоматических выключателей, УЗО, реле, контакторов, счетчиков. Применяется в бытовых и офисных распределительных щитках, где важна эстетика и доступ к управлению. Подходит для помещений с нормальной влажностью - квартир, офисов, административных зданий. Не рекомендован для улицы, сырых помещений или мест с постоянными брызгами воды.

Технические характеристики

• Тип: встраиваемый корпус с прозрачной дверцей
• Количество рядов: 1
• Ширина: 9 модулей (162 мм по стандарту DIN)
• Глубина монтажа: 76 мм
• Материал корпуса: негорючий ABS-пластик (RAL9003, белый)
• Степень защиты: IP41 - защита от твёрдых предметов >1 мм и капель воды, падающих вертикально
• Наличие DIN-рейки: да, стандартная, для крепления модульных устройств
• Тип дверцы: закрытого типа, прозрачная, выполнена из пластика под углом 90° для удобного обзора
• Фиксация дверцы: механическая защёлка, фиксируется в открытом положении
• Встроенные элементы: клеммники для PEN-шин, крепление для нулевых и защитных шин
• Гарантия: 36 месяцев

Совместимость и монтаж

Корпус встраиваемый пластиковый с прозрачной дверью 1 ряд 9 модулей IP41 ЩРВ-П полностью совместим с модульным оборудованием брендов DEKRAFT и Systeme Electric. Монтируется в подготовленное отверстие в стене глубиной не менее 76 мм. Для фиксации используются крепёжные лапки на задней стенке. Кабели заводятся через предварительно выштампованные вводы - их можно легко расширить ножницами или ножом. Перед монтажом проверьте, что толщина стены позволяет разместить корпус без перекоса. Не используйте силу при установке - пластик хрупкий при перегрузке.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, соответствует требованиям пожарной безопасности. Степень защиты IP41 гарантирует безопасность от случайного прикосновения к токоведущим частям и попадания крупной пыли. Соответствует международным стандартам IEC 61439-1 для распределительных устройств. Нет сертификата ATEX - не применяется во взрывоопасных средах.

Преимущества

• Прозрачная дверца под углом 90° - улучшенный обзор индикаторов и рычагов без необходимости открывать корпус
• Выштампованные вводы - экономят время при прокладке кабелей, не требуют сверления
• Высокие изоляционные свойства - исключают риск пробоя даже при повышенной влажности
• Устойчивость к вибрации и перепадам температур - подходит для установки рядом с двигателями, насосами, HVAC
• Плоский фронтальный профиль - гармонично сочетается с современным интерьером

Ограничения применения

• Не предназначено для наружной установки - IP41 недостаточно для защиты от дождя, струй воды или пылевых бурь
• Не подходит для помещений с постоянной влажностью выше 90% (бассейны, парилки, холодильные камеры)
• Ограниченная ширина - 9 модулей не позволяют разместить более 9 однополюсных устройств; для большего количества нужен двухрядный корпус
• Пластиковая дверца не выдерживает ударов - не использовать в местах с высокой вероятностью повреждения

Примеры использования

• Щиток в квартире: УЗО + 3 автомата + счётчик + реле напряжения
• Офисный этаж: распределение питания на освещение, розетки, серверную группу
• Подъездный щит: управление лифтом, сигнализацией, аварийным освещением
• Индустриальные помещения: контроль маломощных станков, датчиков, пневматических клапанов

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене было точно по ширине и глубине - корпус не должен болтаться
• При прокладке кабелей не перегибайте провода в вводах - это снижает долговечность изоляции
• Используйте шины N и PE, предусмотренные конструкцией - они обеспечивают правильное заземление
• При замене устройства не снимайте всю дверцу - достаточно открыть её до упора, она зафиксирована вверху
• Для чистки дверцы используйте мягкие ткани - абразивы царапают поверхность и затрудняют обзор
• Артикул 31052dek - единственный вариант этого формата в серии ЩРВ-П Lite; другие модели имеют другую глубину или количество модулей
