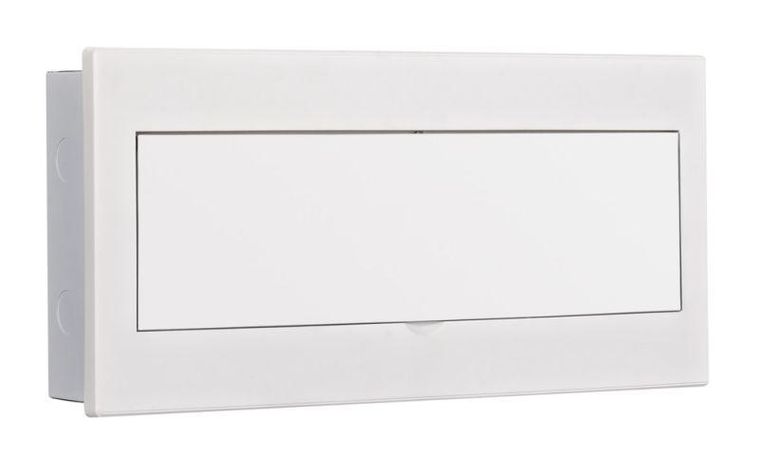

Корпус встраиваемый с белой дверью 1 ряд 20 модулей IP41 ЩРВ-М - 31105DEK APC

Корпус встраиваемый с дверью 1 ряд 20 модулей IP41 ЩРВ-М от DEKRAFT (арт. 31105dek) предназначен для скрытой установки в стену и компактного размещения модульной автоматической аппаратуры - подходит для распределительных щитов в жилых и коммерческих объектах.

Назначение и область применения

Корпус встраиваемый с дверью 1 ряд 20 модулей IP41 ЩРВ-М используется для монтажа модульных устройств: автоматических выключателей, УЗО, реле, счетчиков, контакторов и других элементов до 18 мм шириной. Подходит для установки в стены из бетона, кирпича или гипсокартона. Применяется в квартирах, офисах, малых производствах, где требуется компактный и защищённый щиток. Серия ЩРВ-М Lite совместима с оборудованием DEKRAFT и Systeme Electric.

Технические характеристики

• Тип: встраиваемый корпус с дверью
• Количество рядов: 1
• Количество модулей: 20 (по 18 мм каждый)
• Ширина: соответствует 20 модулям
• Глубина монтажа: 78 мм
• Материал корпуса: передняя часть и дверца - негорючий ABS-пластик; основание - холоднокатаная сталь
• Цвет: белый (RAL 9003)
• Степень защиты: IP41 - защита от твёрдых предметов >1 мм и капель воды, падающих вертикально
• DIN-рейка: есть, одна, стандартная
• Крепление шин: предусмотрено крепление для N- и PE-шин
• Тип крышки: закрытого типа, с фиксацией в верхнем положении
• Гарантия: 36 месяцев

Совместимость и монтаж

Корпус встраиваемый с дверью 1 ряд 20 модулей IP41 ЩРВ-М совместим со всеми стандартными модульными устройствами шириной 18 мм, включая продукцию DEKRAFT и Systeme Electric. Монтаж осуществляется методом скрытой установки: необходимо подготовить нишу в стене глубиной не менее 78 мм. Для фиксации используются шпильки заземления и выбивные отверстия для ввода кабелей. Съемная рама позволяет легко заменить или отрегулировать внутреннюю сборку без демонтажа всего корпуса. После установки дверца фиксируется в открытом положении - удобно для обслуживания.

Безопасность и стандарты

Конструкция корпуса обеспечивает электроизоляцию и механическую прочность. Негорючий ABS-пластик в лицевой части снижает риск распространения пламени. Выбивные вводы позволяют безопасно заводить кабели без резки материала. Стальная база усиливает жесткость и надёжность крепления. Соответствует требованиям к безопасности для бытовых и административных щитов. IP41 не гарантирует защиту от брызг или пыли под давлением - не применяйте в сырых помещениях или на улице.

Преимущества

• Выштампованные вводы - не требуют сверления, экономят время при монтаже
• Пластиковое стекло на дверце - позволяет видеть состояние индикаторов без открывания
• Съёмная рама - упрощает замену оборудования и ремонт
• Устойчивость к вибрации - подходит для помещений с постоянной нагрузкой (например, насосные станции, цеха)
• Изолирующий материал корпуса - исключает контакт с токоведущими частями при случайном прикосновении

Ограничения применения

Корпус встраиваемый с дверью 1 ряд 20 модулей IP41 ЩРВ-М не предназначен для внешней установки, влажных сред (баня, подвалы без вентиляции) или мест с высокой запылённостью. IP41 не защищает от струй воды, мытьё под напором невозможно. Глубина 78 мм ограничивает использование крупных устройств (например, некоторых терморегуляторов или преобразователей частоты). Не рекомендуется для систем с более чем 20 модулей - для больших решений используйте двухрядные модели.

Примеры использования

• Электрощит в квартире: автоматические выключатели, УЗО, реле напряжения
• Щит управления освещением в офисе
• Распределительный щит на этаже многоквартирного дома
• Локальный щиток для группы станков в мастерской
• Автоматизация системы вентиляции с контроллером и реле

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 78 мм, иначе корпус не войдёт
• Не перегружайте DIN-рейку: суммарная мощность всех устройств не должна превышать допустимые значения для вашей сети
• При использовании шин N и PE - обязательно подсоедините их к шпильке заземления корпуса
• При необходимости замены устройства - открутите одну сторону рамы, не трогая остальные крепления
• Для лучшей герметизации вводов используйте резиновые вставки - они не входят в комплект, но доступны отдельно
• При работе с металлической основой - соблюдайте правила заземления, даже если оборудование не требует этого формально
