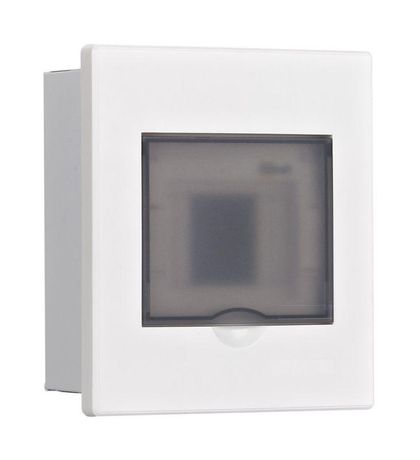

Корпус встраиваемый с прозрачной дверью 1 ряд 4 модуля IP41 ЩРВ-М - 31070DEK APC

Корпус встраиваемый с прозрачной дверью 1 ряд 4 модуля IP41 ЩРВ-М от DEKRAFT - компактное решение для скрытой установки модульного оборудования в стенах. Артикул 31070dek подходит для распределительных щитов в жилых и коммерческих объектах, где важны надежность, доступ к аппаратуре и соответствие нормам безопасности.

Назначение и область применения

Корпус встраиваемый с прозрачной дверью 1 ряд 4 модуля IP41 ЩРВ-М предназначен для установки автоматических выключателей, УЗО, реле, контакторов и других модульных устройств шириной до 18 мм. Подходит для внутренней установки в стену - например, в квартирах, офисах, малых производственных помещениях. Прозрачная дверь позволяет контролировать состояние аппаратуры без вскрытия корпуса. Идеально для мест, где требуется частый осмотр или быстрый доступ к кнопкам/переключателям.

Технические характеристики

• Тип: встраиваемый корпус с прозрачной дверью
• Количество рядов: 1
• Количество модулей: 4 (по 18 мм каждый)
• Ширина: 72 мм (стандарт для 4 модулей)
• Глубина монтажа: 78 мм
• Материал корпуса: передняя часть и дверца - негорючий ABS-пластик; основание - холоднокатаная сталь
• Цвет: белый (RAL 9003)
• Степень защиты: IP41 - защита от твердых предметов >1 мм и капель воды, падающих вертикально
• DIN-рейка: да, съемная
• Крепление шинок: есть крепления для N и PE-шин
• Гарантия: 36 месяцев

Совместимость и монтаж

Корпус ЩРВ-М полностью совместим с модульными устройствами брендов DEKRAFT и Systeme Electric. Монтаж выполняется в подготовленную нишу в стене. Глубина 78 мм требует учета толщины отделочных материалов - рекомендуется оставлять запас минимум 5–10 мм. Для фиксации используются шпильки заземления и выбивные отверстия для ввода кабелей. Съемная рама упрощает сборку: можно заранее смонтировать оборудование на DIN-рейке вне корпуса, затем вставить готовую сборку.

Безопасность и стандарты

Корпус соответствует требованиям к защите от случайного прикосновения к токоведущим частям (IP41). Негорючий ABS-пластик обеспечивает самозатухание при перегреве. Шпилька заземления гарантирует надежное соединение с системой защитного зануления. Конструкция исключает возможность неквалифицированного вскрытия - дверца фиксируется вверху и открывается только с помощью ключа или специального механизма.

Особенности конструкции

• Прозрачная дверца выполнена из прочного пластикового стекла - не царапается, не желтеет, не трескается при температурных колебаниях
• Выштампованные вводы позволяют легко пробить отверстия под кабели без сверления
• Съемная рама с DIN-рейкой снижает время монтажа и упрощает сервисное обслуживание
• Основание из стали повышает механическую прочность и устойчивость к деформациям

Преимущества

• Удобство контроля состояния аппаратуры через прозрачную дверцу
• Защита от пыли и случайного прикосновения (IP41)
• Изоляция металлического основания от токоведущих элементов
• Устойчивость к вибрациям - подходит для помещений с движущимся оборудованием
• Совместимость с популярными брендами модульной аппаратуры

Ограничения применения

Не применяется во влажных средах с постоянным брызгами или струйным воздействием воды - IP41 не обеспечивает защиту от брызг под углом. Не подходит для наружной установки. Не рассчитан на установку крупногабаритных устройств (например, многополюсных автоматов шириной более 4 модулей). Температурный режим ограничен рабочими условиями пластика - не использовать при температурах ниже -10C и выше +50C без дополнительного теплового регулирования.

Примеры использования

• Электрощиток в квартире для УЗО, автоматов и реле освещения
• Щит управления насосом в подвале дома
• Распределительный щит на этаже офисного здания
• Локальный щиток для системы видеонаблюдения или домашней автоматизации

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть больше 78 мм с учётом штукатурки и гипсокартона
• Выбивайте отверстия под кабели до установки оборудования - после монтажа сделать это сложнее
• Используйте только устройства шириной 18 мм на один модуль - не перегружайте корпус
• При использовании в условиях повышенной влажности (ванная, котельная) дополнительно герметизируйте вводы силиконовым составом
• Артикул 31070dek - единственный вариант в серии ЩРВ-М Lite с такой глубиной и прозрачной дверцей; другие модели имеют другую вместимость или тип крышки
