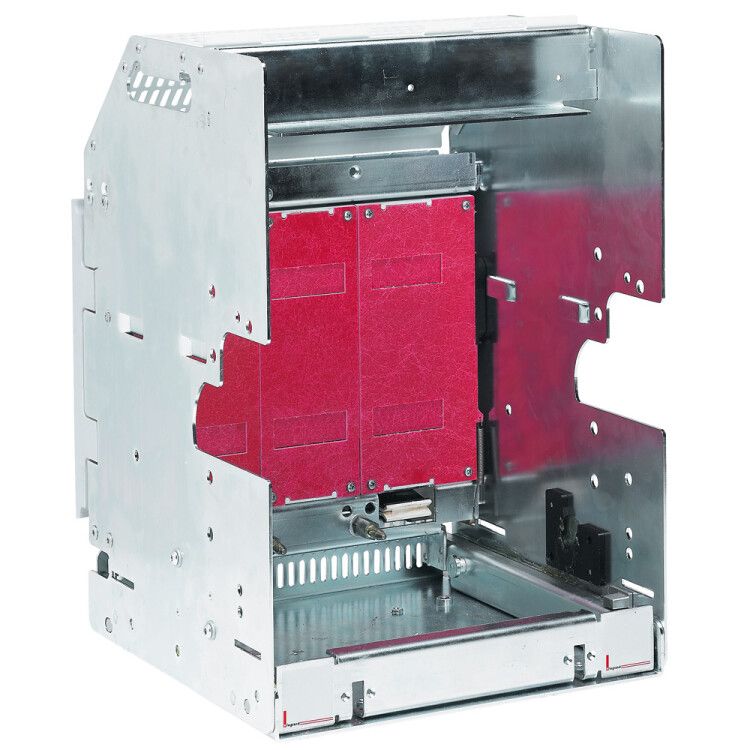

Корзина для переоборудования фиксированного аппарата в выкатной - 3П DMX3/DMX3-I типоразмера 1 | 028902 Legrand

Корзина для выкатного исполнения 2500 3P для DMX2500/DMX3/DMX3-I от Legrand Euro предназначена для надёжного подключения и безопасного выкатывания силового оборудования в распределительных системах с током до 2500 А. Эта модель совместима с сериями DMX3 и DMX2500, обеспечивая гибкую интеграцию в промышленные щитовые решения.

Назначение и область применения

Корзина для выкатного исполнения 2500 3P для DMX2500/DMX3/DMX3-I используется в составе модульных распределительных устройств для удобного обслуживания и замены силовых элементов без отключения всей системы. Подходит для установки в промышленных щитах на заводах, в энергообъектах, на конвейерах и в центрах управления. Применяется там, где требуется частый доступ к оборудованию - например, для замены контакторов, автоматических выключателей или преобразователей частоты.

Технические характеристики

• Номинальный ток: 2500 А - способна работать с высокими нагрузками, характерными для крупногабаритного промышленного оборудования;
• Количество полюсов: 3 - соответствует трёхфазным сетям 400–690 В;
• Тип присоединения: винтовое - позволяет надёжно закрепить проводники без специальных инструментов;
• Рабочий температурный диапазон: от -20 до +60 C - устойчиво работает в условиях холодных ангаров и жарких цехов;
• Поддерживает два режима: адаптер сборной шины и встроенное устройство - даёт возможность использовать её как в готовых комплектах, так и в собственных проектах;
• Версия для встроенного монтажа: Да - можно фиксировать прямо в корпусе распределительного щита без внешних рамок.

Совместимость и монтаж

Корзина для выкатного исполнения 2500 3P для DMX2500/DMX3/DMX3-I совместима исключительно с аппаратами серии DMX3 и DMX2500. Она не подойдёт для других брендах или старых версий. Монтаж выполняется путём защёлкивания в направляющие профили щита - система предварительно спроектирована для точного позиционирования. Для подключения используйте винтовые зажимы: затягивайте провода усилием 10–12 Нм, чтобы избежать перетяга или плохого контакта. Убедитесь, что глубина щита достаточна для полного выдвижения корзины - рекомендованная минимальная глубина 600 мм.

Преимущества

• Выкатной механизм снижает риск поражения током при обслуживании - оборудование можно отвести назад, не отключая всю линию;
• Универсальность: одинаково хорошо работает как адаптер сборной шины и как встроенное устройство - экономит время при проектировании;
• Металлическая конструкция обеспечивает механическую прочность и рассеивание тепла даже при длительной работе на максимальном токе;
• Чётко заданные посадочные места минимизируют ошибки при установке - не требуют доработки или сверления.

Ограничения применения

• Не предназначен для работы вне диапазона -20…+60 C - в условиях ниже -20 C возможна потеря эластичности материалов, выше +60 C - перегрев контактных групп;
• Совместим только с продуктами Legrand серии DMX3 и DMX2500 - другие модели не будут физически или электрически совмещаемы;
• Не имеет защиты IP - не применяется во влажных средах, на открытых площадках или в местах с повышенной запылённостью без дополнительного кожуха;
• Требует наличия свободного пространства перед щитом для полного выдвижения - не подходит для тесных ниш.

Примеры использования

• Замена частотного преобразователя на конвейере - корзина позволяет выдвинуть весь блок, отсоединить кабели и заменить устройство за 15 минут;
• Обслуживание главного ввода в цеховом щите - оператор не отключает питание всего участка, а просто выдвигает корзину и меняет выключатель;
• Агрегаты с высокой частотой переключений - например, насосные станции, где часто требуется тестирование и ремонт.

Практические советы

• Перед монтажом проверьте соответствие типа корзины - 2500 3P должна использоваться именно с 3-полюсными аппаратами DMX3, а не с одно- или двухполюсными;
• При подключении медных проводов сечением более 120 мм2 используйте наконечники - они обеспечивают равномерную нагрузку на винты;
• Не допускайте попадания металлической стружки внутрь корзины - она может вызвать КЗ между полюсами;
• Регулярно осматривайте винтовые зажимы - особенно после первых 100 циклов выдвижения, когда возможно ослабление;
• Если планируете использование в помещении с высокой влажностью - установите корзину внутри герметичного корпуса IP54 или выше.
