КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ С ЗАМКОМ - MSD125310R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 125A IP20 APC

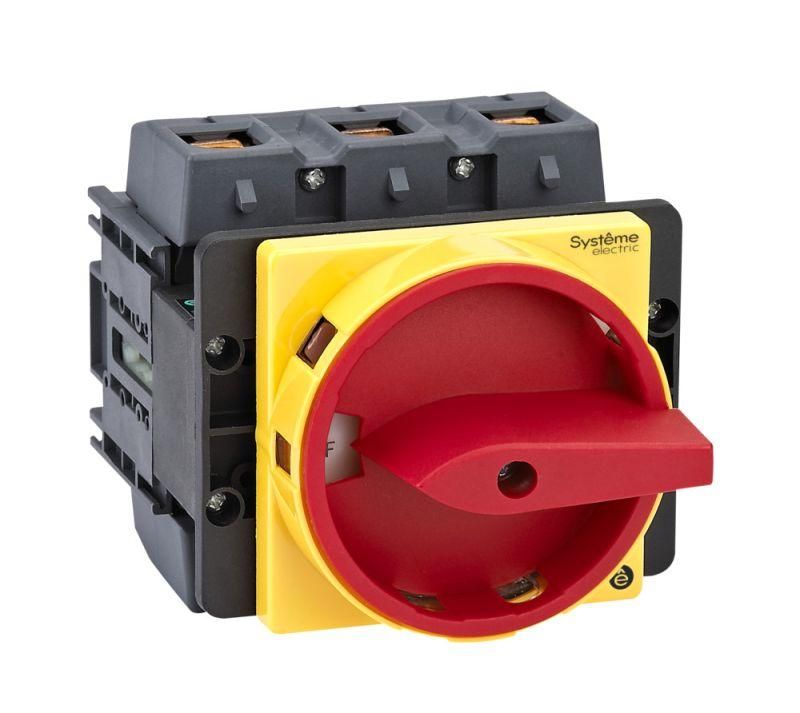

Выключатель-разъединитель Systeme Electric MSD125310R - устройство для безопасного отключения силовой цепи в распределительных щитах, рассчитанное на работу с током до 125 А. Установка на дверцу, красная рукоятка и возможность запирания навесным замком делают его удобным решением для обслуживания и аварийного отключения.

Назначение и область применения

Выключатель-разъединитель MSD125310R предназначен для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Часто используется как главный или аварийный выключатель-разъединитель в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах, где требуется физическое отключение питания для ремонта или техобслуживания.

Технические характеристики

• Номинальный ток: 125 А - способен работать постоянно при такой нагрузке без перегрева
• Число полюсов: 3 - отключает все три фазы одновременно
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдых предметов более 12 мм, но не от воды и пыли
• Рукоятка: красная, поворотная, расположена на передней панели для удобного доступа
• Крепление: 4 винта для установки на дверцу шкафа; также совместим с DIN-рейкой
• Блокировка: есть возможность запирания рукоятки навесными замками для предотвращения случайного включения
• Гарантия: 24 месяца

Совместимость и монтаж

MSD125310R устанавливается на дверцу электрошкафа с помощью четырёх винтов. Для этого необходимо подготовить отверстие соответствующего размера - проверьте габариты устройства перед монтажом. Также возможно крепление на DIN-рейку, что позволяет использовать его в компактных распределительных щитах. Клеммы предназначены для подключения медных проводов сечением до 50 мм2. Перед подключением обязательно отключите питание и используйте средства индивидуальной защиты.

Безопасность и стандарты

Устройство соответствует требованиям международных норм на выключатели-разъединители. Конструкция обеспечивает достаточное изоляционное расстояние между контактами, снижая риск пробоя. Благодаря закрытому корпусу (IP65 в базовой версии серии) и возможности блокировки, MSD125310R минимизирует риски случайного включения при проведении работ. Однако сам по себе IP20 не обеспечивает защиту от влаги - не устанавливайте его во влажных помещениях без дополнительной защиты.

Преимущества

• Удобный монтаж на дверцу - позволяет оперативно отключать питание без вскрытия шкафа
• Красная рукоятка - визуально выделяет устройство среди остальных, ускоряет поиск при аварии
• Запираемая рукоятка - обеспечивает безопасность при плановых работах по правилам LOTO (Lock Out Tag Out)
• Высокий механический ресурс - рассчитан на многократные циклы включения/выключения
• Изоляционное расстояние выше стандарта - снижает риск возникновения дугового замыкания

Ограничения применения

• Не предназначен для частой коммутации под нагрузкой - не является автоматическим выключателем
• IP20 не защищает от брызг, пыли и влаги - нельзя использовать вне закрытых щитов
• Не подходит для цепей с током свыше 125 А - превышение нагрузки вызывает перегрев и выход из строя
• Требует ручного воздействия - не имеет функций автоматического отключения при перегрузке или КЗ

Примеры использования

• Главный выключатель на входе в станок с асинхронным двигателем
• Аварийный отключающий элемент на пульте управления конвейерной линией
• Разъединитель в распределительном щите цеха для проведения профилактики
• Фиксируемый рубильник в системе освещения производственного участка

Практические советы

• Перед установкой проверьте, чтобы посадочные отверстия на дверце точно соответствовали габаритам MSD125310R - некорректный монтаж может нарушить герметичность и надёжность контактов
• Используйте навесные замки с ключом, который хранится только у ответственных лиц - это обязательное требование безопасности при работе с оборудованием
• Не затягивайте клеммы слишком сильно - это может повредить медные жилы и привести к нагреву
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или повышенной вибрации
• Если нужна защита от пыли и влаги - выбирайте модели с IP65, например, другие варианты серии SystemePact MCP
