Крепеж для шпильки М10 к балке 1.5-4 мм горизонтальный монтаж - CM614104 ДКС

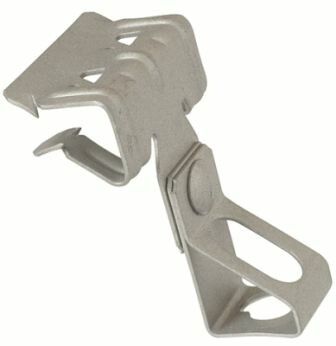

Крепеж для шпильки М10 к балке 1,5–4 мм горизонтальный монтаж от DKC (ДКС), артикул cm614104, предназначен для надежного крепления шпилек M10 к металлическим балкам толщиной 1,5–4 мм. Этот элемент из серии M5 Combitech используется в системах кабеленесущих конструкций и опорных рам, обеспечивая устойчивую фиксацию при горизонтальной установке.

Назначение и область применения

Этот крепеж применяется для монтажа шпилек M10 на балках, когда требуется закрепление вертикальной шпильки сбоку от профиля. Подходит для сборки кабеленесущих систем, стоек оборудования, кронштейнов и других конструкций, где нужна жесткая точка крепления. Часто используется в промышленном оборудовании, автоматизации, энергетике и на объектах с высокими требованиями к надежности.

Технические характеристики

• Тип крепления: зажим
• Диаметр трубы/кабеля: 1,5–4 мм — указывает на толщину балки, к которой крепится изделие
• Резьба: M10 — стандартная метрическая резьба для крепления шпилек, болтов или крепежных элементов
• Предельная нагрузка: 686 Н (≈70 кг) — максимальный вес, который выдерживает крепеж при равномерном распределении
• Материал: сталь — обеспечивает механическую прочность
• Толщина фланца: 1 мм — минимальная толщина материала балки, которую можно захватить
• Защитное покрытие: гальваническое цинкование — защищает от коррозии в условиях повышенной влажности
• Цвет: светло-серый — соответствует цветовой гамме серийных комплектующих DKC
• Тип изделия: крепеж

Совместимость и монтаж

Крепеж совместим с балками толщиной от 1,5 до 4 мм. Устанавливается горизонтально — зажим фиксируется на боковой поверхности балки, после чего через отверстие в крепеже вворачивается шпилька M10. Для монтажа необходим ключ на 17 мм. Крепеж не требует сверления или точечной сварки. Работает в паре с другими элементами серии M5 Combitech — например, с гайками, шайбами и кронштейнами.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного крепежа. Гальваническое цинкование обеспечивает соответствие нормам по коррозионной стойкости. Предельная нагрузка 686 Н проверена в соответствии с внутренними испытательными процедурами DKC. Сертификаты качества доступны у официального представителя бренда.

Преимущества

• Не требует модификации балки — монтаж без сверления и сварки
• Устойчив к коррозии благодаря цинковому покрытию
• Высокая несущая способность — 70 кг — достаточна для большинства кабеленесущих систем
• Совместим с серией M5 Combitech — легко интегрируется в существующие решения DKC
• Простая установка — один шаг: зажать на балке, вкрутить шпильку

Ограничения применения

• Не подходит для балок толще 4 мм — зажим не сможет плотно захватить профиль
• Не рекомендован для вертикального монтажа на потолке — возможен риск соскальзывания под динамической нагрузкой
• Не предназначен для ударных или вибрационных нагрузок выше предела 686 Н
• Не использовать в агрессивных химических средах — цинкование не защищает от кислот и щелочей

Примеры использования

• Фиксация шпилек для крепления кабельных лотков к стальным балкам в цехах
• Установка опорных стоек для панелей управления на профильных рамах
• Монтаж кабельных трасс на боковых стенках металлоконструкций в распределительных пунктах
• Подвеска трубопроводов малого диаметра на легких балочных конструкциях

Практические советы

• Перед монтажом проверьте толщину балки — она должна попадать в диапазон 1,5–4 мм. Более тонкий металл может деформироваться, более толстый — не будет зажат
• Используйте гайки и шайбы из той же серии M5 Combitech — они обеспечивают совпадение по классу прочности и материалу
• При многократной переборке крепежа замените его — даже при сохранении внешнего вида, зажим теряет усилие затяжки
• Для защиты от влаги в помещениях с высокой влажностью допускается дополнительная герметизация резьбы, но не используйте масла или смазки — они снижают трение и влияют на расчетную нагрузку
• Артикул cm614104 — это часть комплексного решения DKC; для больших проектов лучше заказывать весь набор M5 Combitech сразу — это гарантирует совместимость всех элементов
