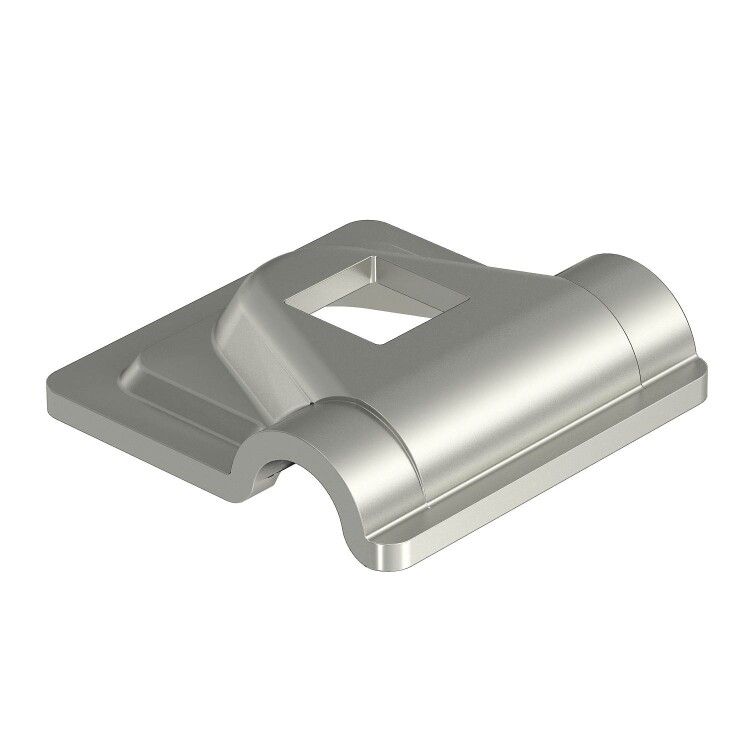

Крепежный зажим для проволоки (249 8-10 VA-OT) | 5311554 OBO Bettermann

Крепежный зажим для проволоки или прутка (8-10 VA-OT) от OBO BETTERMANN предназначен для надежного фиксирования круглых проводников диаметром 8–10 мм, например, стальных прутков или медной проволоки, в системах крепления электротехнических устройств. Артикул 249 8-10 VA-OT соответствует серийному решению OBO Bettermann для механического крепления в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Зажим используется для фиксации проводников круглого сечения диаметром 8–10 мм. Подходит для установки на болты М10, что позволяет закрепить его в металлических конструкциях, шкафах, опорах или рамах. Применяется в промышленных системах: крепление заземляющих проводников, тросов, кабельных жил, а также в системах удержания трубопроводов и кабельных трасс. Часто встречается в энергетических объектах, на заводах, в транспорте и на объектах с высокой вибрацией.

Технические характеристики

• Тип изделия: зажим для проволоки или прутка
• Диапазон диаметров крепимого элемента: 8–10 мм
• Подходящий крепёж: болт М10
• Материал: нержавеющая сталь V2A ( AISI 304 )
• Поверхность: необработанная - без антикоррозийного покрытия, сохраняет естественную структуру стали
• Артикулы: 249 8-10 VA-OT, 5311554

Совместимость и монтаж

Зажим совместим с болтами М10 - через отверстие в основании он крепится гайкой и шайбой. Для монтажа требуется доступ к обеим сторонам конструкции. Установка выполняется вручную: вставьте проводник в зажим, затяните болт до плотного контакта. Не требует специального инструмента, кроме ключа на 17 мм для болта М10. Убедитесь, что диаметр проводника не выходит за пределы 8–10 мм - меньший диаметр не обеспечит достаточного сцепления, больший - повредит зажим.

Безопасность и стандарты

Изделие изготовлено из нержавеющей стали V2A, что гарантирует соответствие требованиям к долговечности и химической стойкости в соответствии с EN 10088-1. Отсутствие покрытия делает его безопасным для использования в местах, где запрещены органические или лакокрасочные материалы (например, в пищевой промышленности или медицинских учреждениях). Нет ограничений по температуре эксплуатации, однако не рекомендуется применять в средах с высоким уровнем хлора или соляной аэрозольной коррозии без дополнительной защиты.

Преимущества

• Высокая прочность благодаря материалу V2A - выдерживает значительные механические нагрузки
• Устойчивость к коррозии в атмосферных и внутренних условиях
• Простота монтажа - не нужна сварка или клей
• Работает в широком диапазоне температур - от –40C до +80C
• Совместим с типичными метрическими крепежами М10, которые есть в каждом цеху

Ограничения применения

• Не предназначена для крепления плоских или прямоугольных профилей - только круглые проводники
• Не имеет IP-защиты - не применяется во влажных помещениях без внешней герметизации
• Не рекомендуется для частого демонтажа - после многократного раскрепления возможна потеря усилия зажима
• Не подходит для кабелей с изоляцией толще 2 мм - риск пережатия и повреждения оболочки

Примеры использования

• Фиксация заземляющего проводника на стене промышленного щита
• Удержание стальной тяги в системе крепления кабельных лотков
• Крепление антенного кабеля на металлическом каркасе
• Закрепление проволочных связок в вентиляционных каналах
• Монтаж сигнальных проводов на оборудовании с вибрацией

Практические советы

• Перед установкой проверьте диаметр проводника - используйте штангенциркуль. Лучшее сцепление достигается при близком значении к верхней границе (10 мм)
• При использовании в агрессивной среде (цеха с кислотами, морским воздухом) рассмотрите возможность нанесения защитного слоя на сам зажим - хотя он уже из V2A, дополнительная изоляция продлит срок службы
• Не затягивайте болт слишком сильно - это может деформировать зажим и снизить его функциональность
• Для удобства сборки можно использовать шайбы между зажимом и конструкцией - они равномерно распределят нагрузку
• Артикул 249 8-10 VA-OT часто заменяют на аналоги других брендов, но именно этот вариант от OBO Bettermann гарантированно совместим со всей линейкой крепежа OBO
