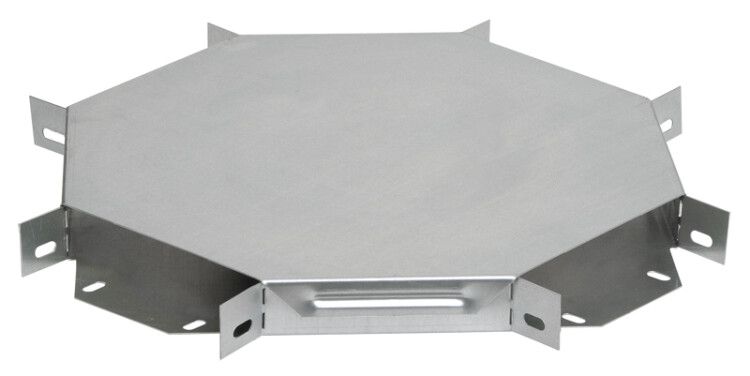

Ответвитель для лотка 100х200мм Х-образ. IEK CLP1X-100-200

Крестовина 100х200мм IEK (ИЭК) артикул clp1x-100-200 - это стальная Х-образная секция для организации пересечений кабельных трасс в металлических лотках. Изделие оснащено крышкой и выполнено с интегрированным болтовым соединением, что упрощает сборку и обеспечивает долгий срок службы даже в агрессивных условиях.

Назначение и область применения

Крестовина 100х200мм предназначена для создания Х-образного перехода между двумя взаимно перпендикулярными участками кабельной трассы. Применяется в системах распределения силовых и слаботочных кабелей внутри зданий и на открытых площадках. Подходит для промышленных объектов, энергообъектов, транспортной инфраструктуры и объектов ЖКХ, где требуется надёжное и защищённое пересечение кабельных путей.

Технические характеристики

• Размеры: 100 мм высота × 200 мм ширина
• Угол пересечения: 90 градусов
• Материал: сталь с оцинковкой горячим способом по методу Сендзимира (слой цинка 10–20 мкм)
• Толщина стенки: 0,8 мм
• Внутренний радиус изгиба: 300 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Тип соединения: болтовое, с интегрированными местами крепления
• Наличие крышки: да - обеспечивает закрытую, защищённую тракторию
• Цвет: 7047 (серый матовый)
• Диапазон рабочих температур: от –60 C до +60 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Соответствие нормативу: ГОСТ 14918-80

Совместимость и монтаж

Крестовина 100х200мм IEK (ИЭК) clp1x-100-200 совместима с другими элементами серии ESCA, включая прямые участки, углы, тройники и крышки того же типа. Монтаж выполняется с помощью болтов, которые уже предусмотрены конструкцией - достаточно затянуть их до плотного контакта с соседними элементами лотка. Крышка фиксируется на защёлках или болтах (зависит от модели лотка), обеспечивая герметичность и доступ для обслуживания. Учитывайте внутренний радиус 300 мм - не допускайте перегибов кабелей с меньшим радиусом изгиба.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, регламентирующим конструкцию и прочность кабельных лотков. Горячее цинкование по методу Сендзимира гарантирует антикоррозийную защиту, исключающую образование ржавчины даже при повышенной влажности или химически активной среде. Температурный диапазон –60…+60 C позволяет использовать крестовину в холодных регионах и в помещениях с экстремальным теплом (например, рядом с печами или нагревательным оборудованием).

Преимущества

• Интегрированный болтовой соединитель снижает время установки и исключает потерю крепёжа
• Оцинковка по методу Сендзимира - самая стойкая защита от коррозии среди доступных решений
• Крышка в комплекте - не требует докупать отдельно, экономит бюджет и время
• Чётко заданный внутренний радиус 300 мм предотвращает механические повреждения кабелей при прокладке
• Срок службы 20 лет - минимальные затраты на замену и техобслуживание

Ограничения применения

• Не предназначен для использования вне металлических лотков - не является самостоятельным креплением
• Не рассчитана на нагрузки выше, чем позволяют стандартные лотки серии ESCA; не применяется для подвески оборудования
• Запрещается применять в средах с постоянным воздействием кислот, щелочей или растворителей - цинк может разрушаться
• Не рекомендуется для монтажа в условиях частых ударных нагрузок (например, на вибрационном оборудовании без демпферов)

Примеры использования

• Пересечение трасс в распределительных пунктах промышленных цехов
• Обход коммуникаций в технологических этажах жилых комплексов
• Подключение кабелей к станкам, конвейерам и автоматическим линиям
• Создание сетевых точек в серверных и телекоммуникационных шкафах

Практические советы

• При монтаже проверьте соответствие толщины стенки лотка (0,8 мм) - не используйте с более тонкими или толстыми профилями
• Перед установкой удалите острые кромки и заусенцы - они могут повредить изоляцию кабеля
• При использовании в сырых помещениях дополнительно смажьте болты противозакисной смазкой
• Для удобства обслуживания располагайте крестовину так, чтобы крышка была легко доступна сверху
• Артикул clp1x-100-200 - единственный в линейке IEK (ИЭК) с такими размерами и интегрированным соединителем; другие аналоги могут потребовать доработки
