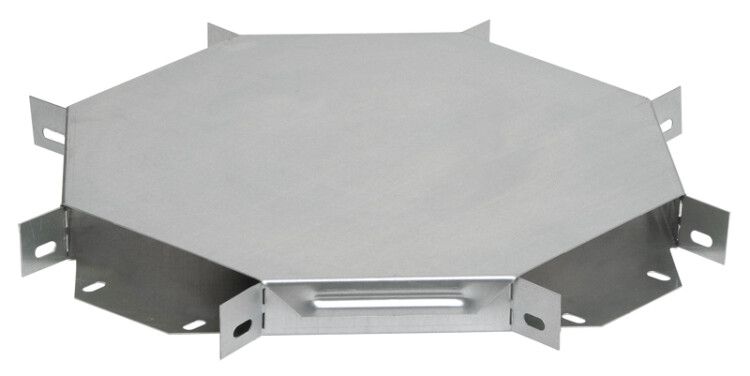

Ответвитель для лотка 100х300мм Х-образ. IEK CLP1X-100-300

Крестовина IEK (ИЭК) артикул clp1x-100-300 - это стальной элемент для организации Х-образного ответвления кабельной трассы в металлических лотках. Изделие выполнено из оцинкованной стали по методу Сендзимира, устойчиво к коррозии и рассчитано на длительную эксплуатацию в широком диапазоне температур.

Назначение и область применения

Крестовина IEK clp1x-100-300 используется для создания перекрещивающихся участков кабельных трасс - когда два направления лотков должны пересечься под углом 90 градусов. Применяется в системах распределения электроэнергии и управления сигналами на промышленных объектах, в цехах, на транспорте, в энергообъектах. Подходит для прокладки силовых, контрольных и слаботочных кабелей внутри металлических лотков.

Технические характеристики

• Размеры: 100 мм высота × 300 мм ширина
• Угол пересечения: 90 градусов
• Материал: сталь с оцинковкой горячим способом по методу Сендзимира (толщина покрытия 10–20 мкм)
• Толщина стенки: 0,8 мм
• Внутренний радиус изгиба: 300 мм
• Тип соединения: болтовое
• Исполнение: с интегрированным соединителем - позволяет фиксировать крестовину без дополнительных деталей
• Наличие крышки: да - обеспечивает закрытый доступ к кабелям и защищает от внешних воздействий
• Цвет: RAL 7047 (серый матовый)
• Диапазон рабочих температур: от –60 C до +60 C
• Срок службы: 20 лет
• Соответствие нормативу: ГОСТ 14918-80

Совместимость и монтаж

Крестовина IEK clp1x-100-300 совместима с лотками серии ESCA того же производителя, имеющими аналогичную глубину (100 мм) и ширину (до 300 мм). Монтаж выполняется с помощью болтов, которые входят в комплект соединителя. Крестовина крепится к двум пересекающимся секциям лотка - вертикальным и горизонтальным. Установка требует выравнивания плоскостей и равномерного затяжения болтов. Наличие крышки позволяет провести монтаж кабелей до установки крышки, после чего она фиксируется на месте.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80 - государственного стандарта на металлические кабельные лотки и аксессуары. Горячее цинкование по методу Сендзимира гарантирует долговременную защиту от коррозии даже в агрессивных средах. Температурный диапазон –60…+60 C позволяет использовать крестовину в условиях сурового климата, включая холодильные камеры и открытые площадки.

Преимущества

• Оцинковка по методу Сендзимира - более прочное и равномерное покрытие, чем обычное холодное цинкование
• Интегрированный соединитель исключает необходимость в дополнительных крепежах и ускоряет сборку
• Крышка предотвращает попадание пыли, влаги и сторонних предметов внутрь трассы
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями серии ESCA
• Долгий срок службы - 20 лет - снижает потребность в заменах и обслуживании

Ограничения применения

• Не предназначена для нагрузок выше допустимых для лотков серии ESCA - не используйте как опору для тяжелых механических устройств
• Не рекомендуется применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами - хотя цинк устойчив, длительный контакт может повредить покрытие
• Подходит только для лотков глубиной 100 мм; несовместима с лотками других размеров без адаптеров
• Запрещается сваривать - оцинкованное покрытие при нагреве выделяет токсичные пары

Примеры использования

• Пересечение трасс в цехе с конвейерной линией - один лоток проходит над другим под прямым углом
• Распределение кабелей в распределительном пункте - выходы от нескольких шкафов встречаются в одной точке
• Прокладка кабелей в холодильных комплексах - благодаря низкому порогу температуры работает при –50 C
• Обустройство кабельных путей на железнодорожных станциях - устойчивость к вибрации и влаге делает её надёжной в outdoor-условиях

Практические советы

• При монтаже проверьте, чтобы все болты были затянуты равномерно - перекос может вызвать деформацию лотка
• Перед установкой убедитесь, что внутренний радиус 300 мм не препятствует прокладке кабелей с минимальным радиусом изгиба - особенно для многожильных и силовых кабелей
• Если требуется частая доступность к кабелям, выбирайте модели с легко снимаемой крышкой - в данной крестовине крышка фиксируется на защёлках
• Для крупных объектов заказывайте крестовины IEK clp1x-100-300 партией - цвет и покрытие однородны, что важно для эстетики и сервиса
• Не применяйте в качестве основания для оборудования - эта крестовина не несущая, а лишь направляющая часть системы
