Поворот на 90 град. 100х300 | CLP2P-100-300 IEK

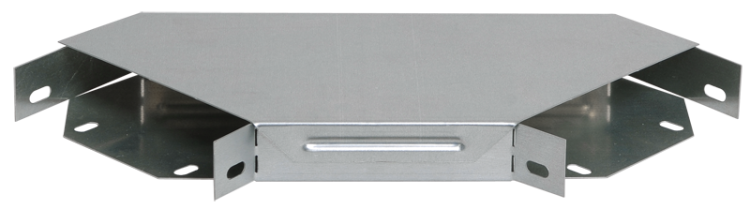

Поворот 90 градусов 100х300мм от IEK (ИЭК), артикул clp2p-100-300, предназначен для изменения направления кабельной трассы на 90° в горизонтальной плоскости. Этот элемент серии ESCA выполнен из оцинкованной стали и оснащён интегрированным соединителем и крышкой, что упрощает сборку и обеспечивает долговечную работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Поворот 90 градусов 100х300мм используется для прокладки кабелей в системах кабельных лотков там, где требуется изменить направление трассы под прямым углом. Подходит для горизонтальных участков трассы в помещениях и на открытых площадках. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергетике и автоматизации.

Технические характеристики

• Угол поворота: 90 градусов
• Высота: 100 мм
• Ширина: 300 мм
• Внутренний радиус: 300 мм - позволяет прокладывать кабели без изгиба жил за пределы допустимого радиуса
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: оцинковка горячим способом по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фланцев или болтовых соединений при стыковке с прямыми секциями
• Наличие крышки: да - обеспечивает защиту кабелей от внешних воздействий и упрощает обслуживание
• Цвет: серый
• Диапазон рабочих температур: от –60 C до +60 C - подходит для холодных регионов и нагреваемых зон
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80

Совместимость и монтаж

Поворот 90 градусов 100х300мм совместим с другими элементами серии ESCA от IEK, имеющими аналогичные габариты (100×300 мм). Крепление болтовое - для соединения с прямыми лотками используются стандартные болты M8 или M10 (не входят в комплект). Интегрированный соединитель позволяет легко состыковать поворот с соседними секциями без дополнительных переходников. Установка выполняется на опоры или кронштейны с шагом не более 1,5 метра. Крышка фиксируется на защёлках - её можно открывать без демонтажа всего участка трассы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, который регламентирует конструкцию и исполнение металлических кабельных лотков. Материал и покрытие обеспечивают электроизоляционные свойства и безопасность при работе в средах с высокой влажностью и химической активностью. Температурный диапазон (-60…+60 C) позволяет применять поворот в экстремальных климатических условиях без потери прочности.

Преимущества

• Интегрированный соединитель снижает время монтажа и количество деталей
• Оцинковка по методу Сендзимира гарантирует длительную защиту от ржавчины даже при механических повреждениях покрытия
• Крышка упрощает контроль состояния кабелей и быстрый доступ при необходимости
• Жесткая конструкция из стали 0,8 мм выдерживает нагрузки от массы кабелей и внешние воздействия
• Серый цвет не требует окраски и хорошо сочетается с большинством типов лотков

Ограничения применения

• Не предназначена для вертикального поворота - использовать только в горизонтальной плоскости
• Не рекомендуется применять в средах с постоянным контактом с открытым огнём или высокотемпературными поверхностями выше +60 C
• Подходит только для кабелей с наружным диаметром, не превышающим внутреннюю ёмкость лотка; проверьте соответствие посадочных размеров перед закупкой
• Не является герметичным изделием - для помещений с повышенной запылённостью или риском попадания воды следует дополнительно использовать уплотнители или специальные крышки

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обход препятствий (трубопроводов, оборудования) в распределительных шкафах
• Смена направления трассы при прохождении через стену или перекрытие
• Прокладка силовых и сигнальных кабелей на открытых эстакадах в условиях сурового климата

Практические советы

• При монтаже убедитесь, что внутренний радиус 300 мм достаточен для вашего типа кабеля - особенно важен для многожильных и гибких проводов
• Используйте болты класса прочности 8.8 и противоскручивающие шайбы для надёжного крепления
• Проверяйте совпадение ширины и высоты с остальными элементами трассы - несоответствие вызывает перекосы и напряжение в кабелях
• При установке в местах с возможным попаданием влаги - используйте силиконовый герметик по стыкам крышки
• Артикул clp2p-100-300 - единственный вариант этого размера в серии ESCA; другие бренда могут иметь отличные габариты, даже при одинаковом названии
