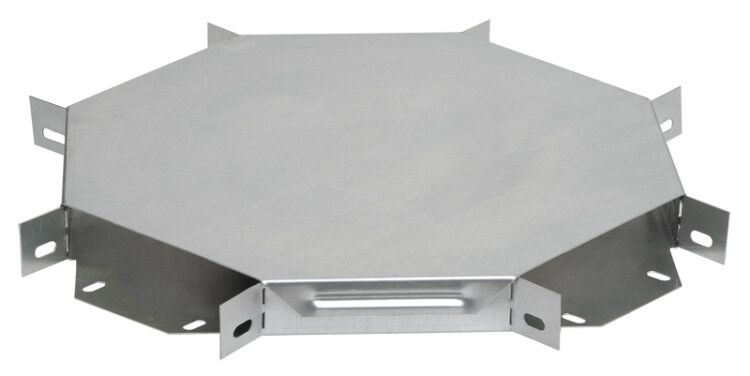

Крестовина для кабельного лотка ESCA 80x300 мм IEK CLP1X-080-300

Крестовина 80х300мм от IEK (ИЭК), артикул clp1x-080-300, предназначена для организации Х-образного ответвления кабельной трассы в металлических лотках. Изделие выполнено из оцинкованной стали с гарантией долговечности до 20 лет и совместимо с системой ESCA.

Назначение и область применения

Крестовина 80х300мм используется для создания перекрёстного перехода между двумя параллельными кабельными трассами. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется организовать пересечение кабелей под углом 90°. Подходит для установки на прямых участках металлических лотков в помещениях и на открытых площадках - например, на заводах, в складских комплексах, транспортных узлах и объектах ЖКХ.

Технические характеристики

• Габариты: высота 80 мм, ширина 300 мм
• Внутренний радиус: 300 мм - обеспечивает плавный изгиб кабелей без повреждений изоляции
• Толщина стенки: 0,8 мм - достаточная жесткость для нагрузок при заполнении лотка кабелями
• Материал: сталь с горячим цинкованием по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчивый к коррозии
• Цвет: 7047 (серый) - соответствует стандартному цвету лотков серии ESCA
• Диапазон рабочих температур: от –60 C до +60 C - позволяет использовать в холодных регионах и в условиях нагрева оборудования
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Тип соединения: болтовое - фиксация через стандартные отверстия на боковых гранях
• Исполнение: с интегрированным соединителем - не требует дополнительных элементов для сборки

Совместимость и монтаж

Крестовина 80х300мм совместима с металлическими лотками серии ESCA от IEK, имеющими аналогичную ширину и высоту. Монтаж выполняется путём вырезания участка лотка нужной формы и фиксации крестовины болтами к основанию и стенкам лотка. Установка возможна как на прямом участке, так и в зоне изменения направления трассы. Крышка в комплекте - легко крепится и герметично закрывает верхнюю часть ответвления, защищая кабели от механических воздействий и попадания пыли.

Безопасность и стандарты

Изделие соответствует требованиям к надёжности и долговечности для промышленных кабельных систем. Горячее цинкование по методу Сендзимира обеспечивает соответствие ГОСТ 14918 и ISO 1461. Отсутствие острых кромок снижает риск повреждения кабелей при прокладке. Наличие крышки исключает случайный доступ к проводникам во время работы системы.

Преимущества

• Унифицированная форма - совпадает с другими элементами серии ESCA, что ускоряет проектирование и замену
• Оцинкованная поверхность - не требует дополнительной антикоррозийной обработки даже в агрессивных средах
• Интегрированный соединитель - экономит время на сборке, исключает потери контакта
• Большой внутренний радиус - минимизирует изгибы кабелей, продлевает срок службы изоляции
• Крышка в комплекте - снижает затраты на допоборудование

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - не рассчитана на механические нагрузки сверх массы кабелей
• Не рекомендуется применять в местах постоянного пребывания людей без защиты - хотя крышка есть, она не является взрывозащитой
• Подходит только для лотков шириной 300 мм; использование с другими размерами невозможно без адаптеров
• Не применяется в системах с напряжением выше 1000 В переменного тока - не имеет сертификации для высоковольтных сетей

Примеры использования

• Пересечение трасс питания и управления на автоматизированном конвейере
• Распределение силовых и сигнальных кабелей в распределительной камере подстанции
• Обход препятствий в технологическом корпусе - когда необходимо пересечь две основные трассы без изменения маршрута
• Модернизация существующей кабельной сети в старом производственном помещении

Практические советы

• При монтаже проверьте точность выреза в основном лотке - отклонение более 5 мм может нарушить плотность соединения
• Затягивайте болты равномерно, чтобы не деформировать стенки крестовины
• Убедитесь, что кабели внутри не перегружены - максимальная заполненность должна соответствовать нормам ПУЭ
• При использовании в сырых или химически активных средах периодически осматривайте места стыков - хоть покрытие прочное, механические повреждения могут ослабить защиту
• Артикул clp1x-080-300 - всегда заказывайте с крышкой, даже если кажется, что она лишняя: её наличие обязательно для сохранения IP-класса защиты всей системы
