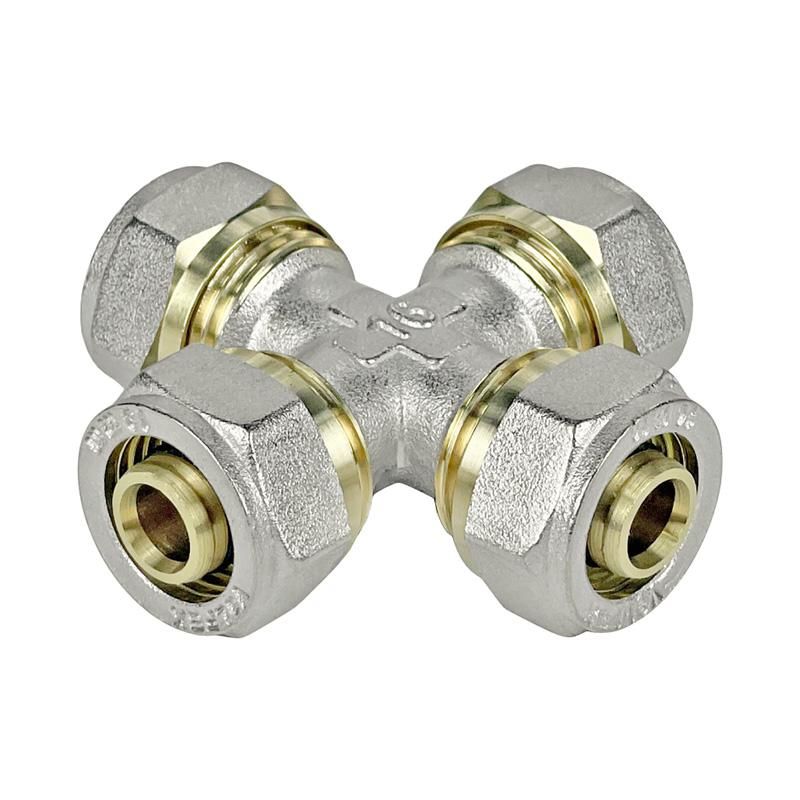

Крестовина обжимная 20х20х20х20 (60/4) K VALFEX VF.341.N.202020

Крестовина обжимная 20х20х20х20 (60/4) от бренда VALFEX с артикулом vf.341.n.202020 предназначена для соединения четырёх трубопроводов под углом 90 градусов. Изготовлена из латуни, она обеспечивает надёжный герметичный контакт в системах с высокими требованиями к прочности и коррозионной устойчивости.

Назначение и область применения

Крестовина обжимная 20х20х20х20 (60/4) используется для создания ответвлений в трубопроводах, где необходимо соединить четыре трубы одинакового диаметра - две на входе и две на выходе. Подходит для систем сжатого воздуха, гидравлики, водоснабжения и других технологических контуров, требующих плотного и долговечного соединения без сварки.

Технические характеристики

• Форма: равносторонняя крестовина - все четыре отверстия имеют одинаковый внутренний диаметр 20 мм
• Размеры: 20×20×20×20 мм - расстояние между центрами противоположных отверстий
• Материал: латунь - обеспечивает хорошую механическую прочность и устойчивость к коррозии
• Тип соединения: обжимной - фиксация осуществляется за счёт деформации трубы при затяжке обжимной гайки
• Условный проход: DN15 (соответствует внешнему диаметру трубы 20 мм)
• Обозначение 60/4 указывает на типоразмер по стандарту VALFEX - совместимо с обжимными фитингами этой серии

Совместимость и монтаж

Крестовина 20х20х20х20 (60/4) совместима с трубами из меди, полиэтилена, ПВХ и некоторых пластиков, имеющими наружный диаметр 20 мм. Для установки требуется обжимной инструмент, соответствующий размеру 20 мм. Убедитесь, что поверхность трубы чистая и без зазубрин - это предотвращает протечки при обжиме. Все четыре отвода монтируются одновременно; рекомендуется равномерно затягивать гайки, чтобы избежать перекоса.

Безопасность и стандарты

Изделие изготовлено из латуни, соответствующей нормам EN 12165 для фитингов в системах водоснабжения и сжатого воздуха. Не предназначен для работы с агрессивными химическими средами, такими как кислоты, щёлочи или растворители. Максимальное рабочее давление зависит от материала трубы и условий эксплуатации - уточняйте в документации производителя трубы.

Преимущества

• Не требует сварки - снижает время монтажа и исключает риск повреждения теплом
• Высокая герметичность благодаря металлическому обжиму - минимизирует риск утечек
• Латунная конструкция устойчива к окислению - продлевает срок службы в условиях повышенной влажности
• Стандартный размер 20 мм - легко заменяема в существующих системах

Ограничения применения

• Не применяется в системах с температурой выше +80 C - возможна потеря герметичности
• Не подходит для труб с толщиной стенки менее 1,5 мм - риск сплющивания при обжиме
• Запрещено использовать в системах с жидкостями, содержащими серную кислоту, хлор или другие агрессивные вещества
• Не рассчитана на частые циклы давления выше 10 бар - длительная работа при таких нагрузках может вызвать усталостное разрушение

Примеры использования

• Системы сжатого воздуха на заводах - распределение потока к нескольким пневматическим инструментам
• Гидравлические станки - подключение нескольких исполнительных механизмов к одному насосу
• Автоматические системы полива - разветвление воды на несколько зон
• Коммуникационные шкафы - организация воздушных каналов для охлаждения оборудования

Практические советы

• Перед монтажом проверьте, что трубы точно подходят по диаметру - даже 0,5 мм отклонения могут привести к утечке
• Используйте только оригинальные обжимные гайки VALFEX серии 60/4 - несовместимые элементы нарушают герметичность
• После сборки проведите пробное опробование под давлением - медленно увеличьте давление до рабочего уровня и осмотрите все соединения
• При необходимости демонтажа - используйте специальный съёмник обжимных фитингов, чтобы не повредить трубы
• Храните крестовины в сухом месте - хотя латунь устойчива к коррозии, грязь и влага могут оставить следы на поверхности
