Крестовина плавная тип Г01 ESCA 100х150мм IEK CKR01-0-100-150

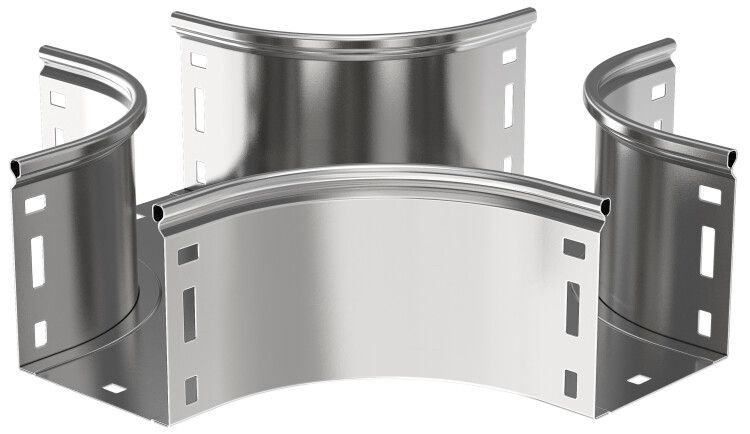

Крестовина плавная тип Г01 100х150мм от IEK (ИЭК) - металлический ответвитель для формирования X-образного перехода в кабельных лотках. Артикул ckr01-0-100-150 предназначен для прокладки силовых и управляющих кабелей в промышленных условиях с высокой механической нагрузкой.

Назначение и область применения

Крестовина плавная тип Г01 100х150мм используется для организации пересечения двух кабельных трасс под углом 90°. Она позволяет изменить направление кабелей без резких изгибов, снижает риск повреждения изоляции и обеспечивает равномерное распределение нагрузки на провода. Применяется в системах кабельных лотков на заводах, энергообъектах, транспорте и других объектах с жесткими требованиями к надежности прокладки.

Технические характеристики

• Размеры: ширина лотка 150 мм, высота 100 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный переход для кабелей без деформаций
• Материал: сталь с покрытием по методу Сендзимира - защищает от коррозии даже в агрессивной среде
• Толщина стенки: 0,8 мм - достаточна для выдерживания веса заполненного лотка
• Степень защиты: IP00 - не имеет внешней защиты, рассчитана на установку внутри закрытых лотков
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает при температурах от –50 C до +40 C
• Цвет: светло-серый - соответствует цветовой гамме системы ESCA
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Соответствие нормативам: ГОСТ Р 52868-2007

Совместимость и монтаж

Крестовина плавная тип Г01 100х150мм совместима с другими элементами серий ESCA и аналогичными лотками того же типа. Монтируется путём фиксации болтами или сварки к основному лотку. Соединительный элемент уже встроен - дополнительно ничего не требуется. Для правильной сборки важно, чтобы все участки лотка имели одинаковый профиль и шаг крепления. Крышку необходимо заказывать отдельно - она не входит в комплект.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным лоткам и аксессуарам. Отсутствие степени защиты IP означает, что использование вне закрытых каналов недопустимо - попадание воды, пыли или сторонних предметов может вызвать замыкание. Элемент безопасен при работе в помещениях с контролируемой средой.

Преимущества

• Плавный внутренний радиус 100 мм предотвращает заломы кабелей при прокладке
• Оцинкование по методу Сендзимира даёт долгую защиту от ржавчины - особенно актуально во влажных или химически активных средах
• Стандартные размеры позволяют легко интегрировать в существующие системы
• Произведено из прочной стали - выдерживает значительную массу кабелей
• Цветовое соответствие всей серии ESCA упрощает визуальный контроль и обслуживание

Ограничения применения

• Не применяется на открытых площадках - степень защиты IP00 исключает контакт с атмосферными осадками и пылью
• Не рекомендуется использовать там, где возможны ударные нагрузки или частые вибрации без дополнительной фиксации
• Запрещён монтаж в местах с температурой выше +40 C или ниже –50 C
• Не является герметичным элементом - требует наличия крышки или другого способа закрытия канала

Примеры использования

• X-образное пересечение кабелей питания и управления на производственной линии
• Переход между двумя параллельными рядами лотков в распределительном щите
• Обустройство точки ответвления в технологическом корпусе с плотной трассировкой
• Подключение оборудования в холодильных камерах или наружных трубопроводах (при наличии защитного кожуха)

Практические советы

• Проверьте перед монтажом, что внутренние размеры вашей кабельной трассы точно совпадают с 100×150 мм - допуск более +-2 мм может затруднить укладку
• Используйте только подходящие крышки (например, от IEK ESCA) - они должны плотно прилегать, чтобы сохранить целостность трассы
• При использовании в агрессивной среде проверяйте состояние цинкового покрытия каждые 2–3 года - при появлении белого налёта можно применить антикоррозийный состав
• Не забудьте предусмотреть свободное место вокруг крестовины - минимум 15 см с каждой стороны для удобства прокладки и обслуживания
• Arтикул ckr01-0-100-150 - единственный вариант этой модели в серии ESCA; другие размеры имеют другой артикул
