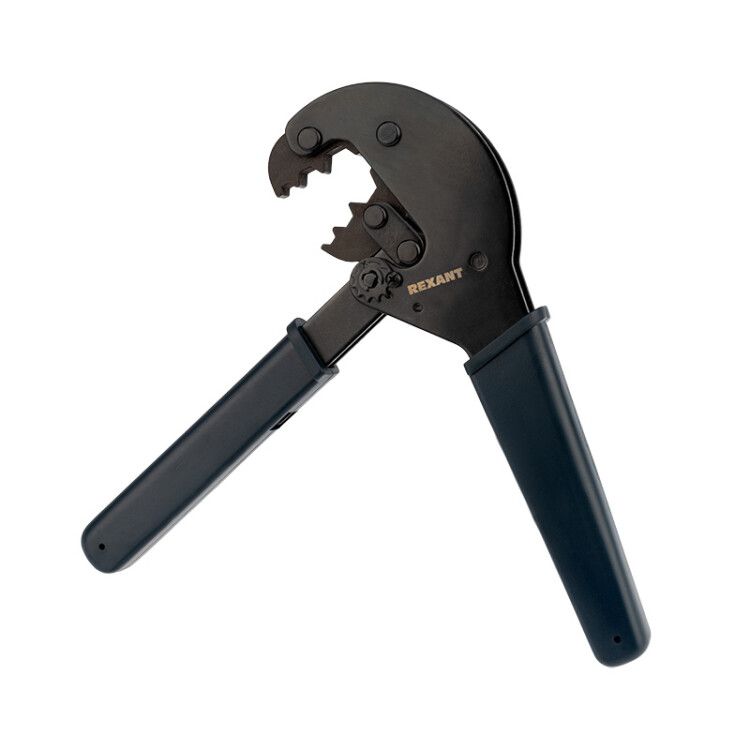

Кримпер для обжима F и BNC разъемов RG-58, RG-6, RG-11, RG-213 (ht-106-E) от Rexant - ручной инструмент для надежного обжима коаксиальных разъемов в телекоммуникационных и антенных системах. Артикул etm12-3204 обеспечивает совместимость с популярными типами кабелей и разъемами, что делает его универсальным решением для монтажа и сервиса.

Назначение и область применения

Кримпер для обжима F и BNC разъемов RG-58, RG-6, RG-11, RG-213 (ht-106-E) используется для установки соединителей на коаксиальные кабели в системах видеонаблюдения, спутникового TV, радиосвязи и других слаботочных сетях. Подходит для работы с разъемами F-типа и BNC, которые применяются в бытовой и профессиональной электронике. Инструмент рассчитан на частый и долгосрочный монтаж, особенно там, где требуется прочная и герметичная контактная группа.

Технические характеристики

• Тип инструмента: ручной кримпер
• Обжимаемые разъемы: F, BNC
• Поддерживаемые типы кабелей: RG-58, RG-6, RG-11, RG-213
• Совместимость с разъемами SMA (штекер): да
• Материал корпуса: закаленная инструментальная сталь с воронением
• Губки: сменные, изготовлены методом микролитья
• Привод: ручной, с храповым механизмом
• Управление усилием: регулируемый прижим
• Передаточный механизм: снижает усилие на руку
• Рукоятки: однокомпонентные, нескользящий синтетический материал

Совместимость и монтаж

Инструмент работает с кабелями RG-58, RG-6, RG-11 и RG-213 - наиболее распространенными в аналоговых и цифровых сигнальных системах. Для каждого типа кабеля используются соответствующие сменные матрицы, которые легко заменяются. Обжим разъемов F и BNC выполняется за один полный цикл: храповый механизм предотвращает преждевременный выход из положения, пока обжим не завершен полностью. Разъемы SMA также поддерживаются, но требуют правильной установки сменной матрицы. Перед работой проверьте, чтобы внутренний диаметр кабеля точно соответствовал заявленному типу - например, RG-6 имеет больший диаметр, чем RG-58, и требует другой матрицы.

Безопасность и стандарты

Кримпер для обжима F и BNC разъемов RG-58, RG-6, RG-11, RG-213 (ht-106-E) не содержит электроэлементов и не требует заземления. Конструкция соответствует требованиям безопасности для ручного инструмента. Нет специфических сертификатов по электромагнитной совместимости - инструмент не влияет на сигналы в кабеле. Применяйте его только в условиях, исключающих попадание воды и пыли внутрь механизма - он не имеет защиты IP.

Преимущества

• Сменные матрицы позволяют использовать один инструмент для нескольких типов кабелей и разъемов
• Храповый механизм гарантирует полный и равномерный обжим без риска недожима
• Регулировка усилия помогает адаптировать давление под состояние кабеля - важно при работе с изношенными или жесткими проводами
• Передаточный механизм снижает физическую нагрузку, особенно при массовом монтаже
• Стальной корпус с воронением устойчив к коррозии и механическому износу
• Эргономичные рукоятки уменьшают усталость рук даже при длительной работе

Ограничения применения

• Не подходит для обжима разъемов N-type, TNC или других крупных коаксиальных соединителей - они требуют другого инструмента
• Не предназначен для кабелей с диаметром больше RG-213 - возможен риск повреждения матриц
• Не рекомендован для использования в условиях повышенной влажности или на открытом воздухе без защиты от осадков
• Требует периодической проверки состояния матриц - износ приводит к плохому контакту
• Не подходит для автоматизации или промышленных линий - только ручной труд

Примеры использования

• Установка F-разъемов на кабель RG-6 при подключении спутниковой антенны к ресиверу
• Обжим BNC на RG-58 при монтаже системы видеонаблюдения с камерами на базе аналогового сигнала
• Замена поврежденных разъемов на RG-213 в радиостанциях или базовых станциях
• Настройка антенн для Wi-Fi репитеров с использованием SMA-соединителей

Практические советы

• Перед обжимом всегда зачищайте кабель строго по инструкции производителя разъема - неверная подготовка вызывает плохой контакт
• Выбирайте матрицу по типу кабеля, а не по внешнему виду - RG-6 и RG-11 имеют близкий диаметр, но различаются по внутренней структуре
• Проверяйте качество обжима: после сжатия шток разъема должен плотно входить в кабель, без люфта; если есть щель - пережим или недожим
• Храните кримпер в сухом месте, смазывайте шарниры раз в 3–6 месяцев машинным маслом
• При потере одной из матриц - используйте комплектную запасную, но не заменяйте ее сторонними элементами - это нарушит точность обжима
• Артикул etm12-3204 и модель ht-106-E - это один и тот же инструмент; при заказе указывайте оба номера для точного совпадения
