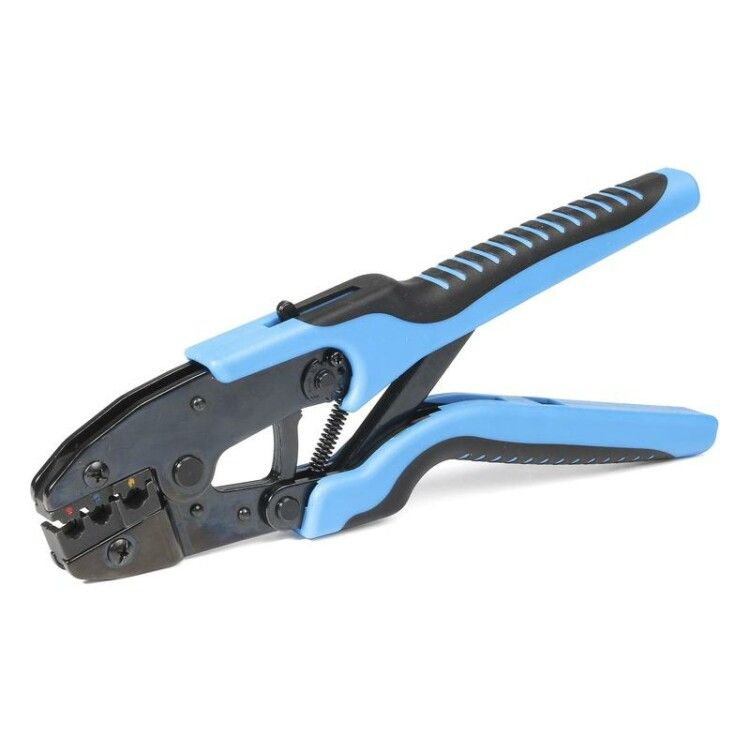

Пресс-клещи CTB-18 серия ПРОФИ - 85448 КВТ

Пресс-клещи CTB-18 серия ПРОФИ от КВТ предназначены для надёжной опрессовки коаксиальных разъёмов на телевизионных кабелях RG-6, RG-58, RG-59 и RG-62. Инструмент сочетает прочную конструкцию, механический привод и удобство работы даже в труднодоступных местах.

Назначение и область применения

CTB-18 серия ПРОФИ используется исключительно для обжима соединителей экрана на коаксиальных кабелях. Подходит для установки антенных систем, спутниковых приемников, CCTV-камер и других устройств, где требуется герметичное и долговечное соединение. Применяются в условиях профессиональной радиочастотной сети - как на объектах связи, так и в домашних сетях.

Технические характеристики

• Тип разъема: Коаксиальные (RG-6, RG-58, RG-59, RG-62)
• Форма опрессовки: Шестигранная - обеспечивает равномерное давление и устойчивый контакт
• Поперечное сечение кабеля: До 6 мм2 - соответствует типовым коаксиальным проводникам
• Привод: Механический - работает за счёт физического усилия оператора
• Вес: 620 г - компактен, легко переносится
• Длина: 260 мм - позволяет работать в ограниченном пространстве
• Материал корпуса: 3-миллиметровая сталь - высокая жёсткость и срок службы
• Обработка поверхности: Воронение - антикоррозийное покрытие, снижающее бликование
• Регулятор усилия: Да - можно адаптировать силу обжима под тип разъёма

Совместимость и монтаж

Пресс-клещи CTB-18 поддерживают замену матриц - совместимы со всеми матрицами серии МПК от КВТ. Для правильного монтажа необходимо выбрать матрицу, соответствующую конкретному типу разъёма (F-коннектор для RG-6, BNC для RG-58 и т.д.). Перед обжимом удалите внешнюю изоляцию кабеля точно по рекомендациям производителя разъёма. Неправильно подготовленный конец кабеля вызывает плохой контакт или повреждение матрицы.

Особенности конструкции

• Усиленный трёхшарнирный механизм: увеличивает передачу усилия и снижает нагрузку на руку
• Храповый механизм: предотвращает преждевременный выход из положения - гарантирует полный цикл обжима
• Разблокировка храповика: кнопка на рукояти позволяет принудительно вернуть клещи в начальное положение после окончания работы
• Эргономичные рукоятки: двухкомпонентные, из нескользящей термопластической резины - комфорт при длительной работе
• Удлинённые рукоятки: дают возможность использовать дваHANDS - важна точность при сложных задачах

Преимущества

• На 30% ниже усилие при обжиме по сравнению с обычными моделями - снижение утомляемости
• Стальная рама и воронение обеспечивают долговечность даже при ежедневном использовании
• Гибкая система матриц - один инструмент обслуживает несколько типов разъёмов
• Чёткий контроль процесса благодаря храповому механизму - минимизация брака

Ограничения применения

• Не предназначен для обжима медных или алюминиевых штекеров, отличных от коаксиальной системы
• Не применяется для многожильных кабелей типа UTP/STP - только для коаксиальных
• Запрещено использование с матрицами сторонних производителей - возможна порча механизма
• Не рассчитан на работу в условиях постоянного воздействия воды или экстремально низких температур - материал рукояток теряет эластичность ниже –10C

Примеры использования

• Подключение антенны к телевизору через F-разъём на кабеле RG-6
• Монтаж видеонаблюдения с камерами на базе RG-59
• Профессиональная установка спутниковых антенн с применением RG-6 и F-коннекторов
• Ремонт старых TV-сетей в многоэтажках с использованием RG-58

Практические советы

• Перед каждым обжимом проверяйте соответствие матрицы типу разъёма - неверная матрица деформирует контакты
• Прижимное усилие регулируйте постепенно: начинаете с минимального значения, затем доводите до нужного уровня
• Не используйте инструмент для пробивания или закручивания - он не является универсальным плоскогубцем
• Храните в сухом месте; периодически смазывайте оси шарниров маслом для инструмента
• Посадочный диаметр кабеля должен точно соответствовать внутреннему диаметру разъёма - допуск +-0,5 мм
