Инструмент для обжима коаксиальных разъемов RG-59 / RG-58 RG-62 RG-174 Fiber Optic Rexant 12-3213 MEET

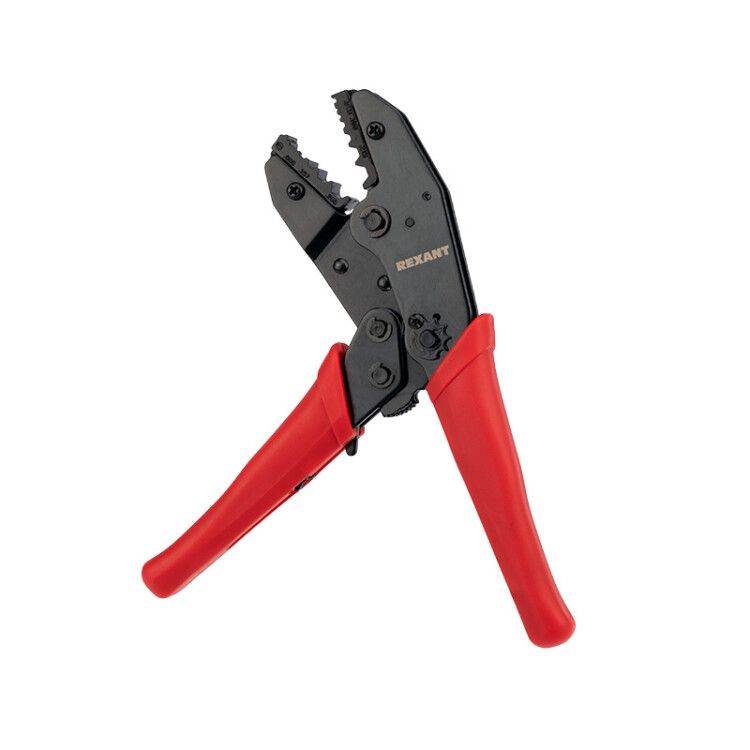

Инструмент для обжима F и BNC разъемов RG-59, RG-58, RG-62, RG-174, Fiber Optic (ht-301 G) от Rexant - ручной кримпер с сменными матрицами, предназначенный для надежного обжима коаксиальных разъемов в телекоммуникационных и видеонаблюдательных системах. Артикул etm12-3213 соответствует модели ht-301 G.

Назначение и область применения

Инструмент для обжима F и BNC разъемов RG-59, RG-58, RG-62, RG-174, Fiber Optic (ht-301 G) используется для установки соединителей на коаксиальные кабели. Подходит для монтажа антенных, TV- и CCTV-систем, слаботочных сетей, где требуется прочное и герметичное соединение. Обжимает разъемы типов F и BNC, совместимые с указанными типами кабелей. Не применяется для оптических волокон - несмотря на упоминание Fiber Optic в названии, инструмент не предназначен для термической или механической обработки световодов.

Технические характеристики

• Тип инструмента: ручной кримпер с храповым механизмом
• Обжимаемые разъемы: F-коннекторы, BNC-коннекторы
• Поддерживаемые типы кабелей: RG-59, RG-58, RG-62, RG-174
• Материал корпуса: закаленная инструментальная сталь с воронением
• Губки: сменные, изготовлены методом микролитья
• Управление усилием: регулируемый прижим матриц
• Привод: ручной, с передаточным и возвратным механизмом
• Рукоятки: однокомпонентные, из нескользящей резины

Совместимость и монтаж

Инструмент для обжима F и BNC разъемов RG-59, RG-58, RG-62, RG-174, Fiber Optic (ht-301 G) работает исключительно с кабелями указанного диапазона. Убедитесь, что внешний диаметр кабеля соответствует спецификациям RG-59 (~6,8 мм), RG-58 (~5 мм), RG-62 (~9,5 мм) и RG-174 (~2,8 мм). Для каждого типа кабеля используйте свою сменную матрицу - они не взаимозаменяемы между разными сериями. Перед обжимом зачистите кабель точно по рекомендациям производителя разъема: перекос или недостаточная зачистка снижают качество соединения даже при правильном использовании инструмента.

Безопасность и стандарты

Инструмент для обжима F и BNC разъемов RG-59, RG-58, RG-62, RG-174, Fiber Optic (ht-301 G) не требует электроэнергии и не выделяет тепла. Соответствует требованиям безопасности для ручного инструмента. Нет сертификатов IP, UL или CE - не является оборудованием для работы под напряжением. Применяйте в условиях, исключающих контакт с токоведущими частями.

Преимущества

• Сменные матрицы обеспечивают точный обжим для разных типов кабелей и разъемов
• Храповый механизм гарантирует завершение полного цикла обжима - нельзя остановить процесс до окончания
• Передаточный механизм снижает усилие на руку на 30–40%, удобен при массовом монтаже
• Возвратный механизм автоматически раскрывает рукоятки после обжима - экономит время
• Стальной корпус с воронением устойчив к коррозии и механическим повреждениям
• Эргономичные рукоятки предотвращают соскальзывание даже при потливых руках

Ограничения применения

• Не подходит для кабелей вне списка: RG-6, RG-11, LMR-400 и другие - потребуют другой инструмент
• Не предназначен для обжима разъемов типа N, SMA, TNC
• Не работает с оптическими волокнами - упоминание Fiber Optic в названии лишь указывает на совместимость с кабелями, имеющими аналогичную конструкцию, но не с самой оптикой
• Не рассчитан на использование в условиях повышенной влажности или открытого воздуха длительное время - металл может окисляться
• Требует периодического обслуживания: смазка шарниров каждые 500–1000 обжимов

Примеры использования

• Установка F-разъемов на кабель RG-59 для подключения спутниковой антенны
• Обжим BNC-соединителей на RG-58 при монтаже системы видеонаблюдения
• Замена поврежденных разъемов на RG-174 в мобильных радиостанциях
• Сборка тестовых переходников для диагностики сигналов в лаборатории

Практические советы

• Выбирайте матрицу по типу кабеля, а не по разъему - один и тот же BNC-разъем может подходить под RG-58 и RG-59, но с разными матрицами
• Проверьте глубину зачистки кабеля: если экранирующая оплетка слишком длинная, она замыкает центральный проводник; если короткая - потеряется контакт
• После первого обжима проверяйте соединение: попробуйте слегка покрутить разъем - он не должен болтаться
• Храните инструмент для обжима F и BNC разъемов RG-59, RG-58, RG-62, RG-174, Fiber Optic (ht-301 G) в сухом месте, особенно если используются сменные матрицы - они легко ржавеют
• При появлении люфта в рукоятках или затрудненного возврата - разберите и смажьте шарниры машинным маслом
