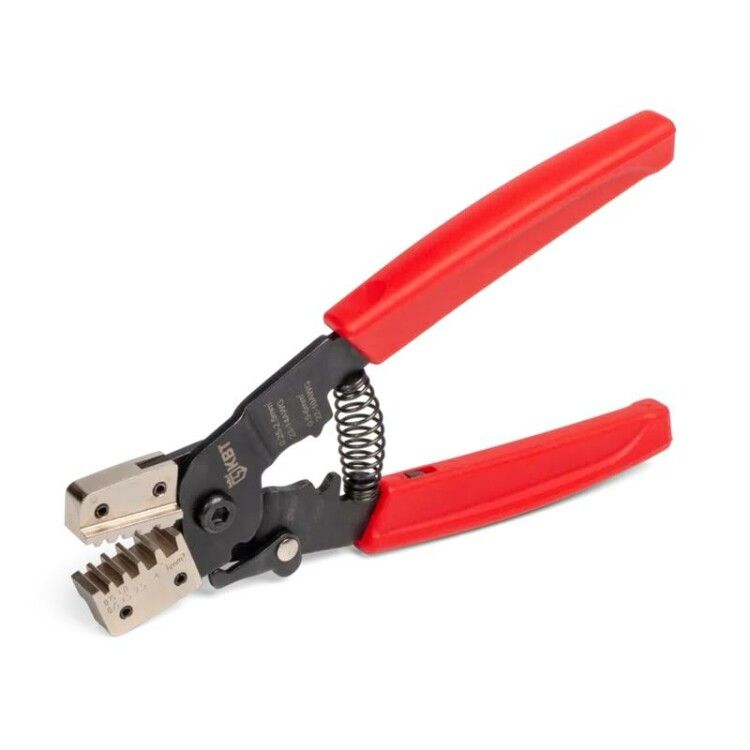

Пресс-клещи ПКВ-6 серия МАСТЕР - 80754 КВТ

Пресс-клещи ПКВ-6 от КВТ - компактный ручной инструмент для надёжного обжима втулочных наконечников на кабелях сечением до 6 мм2. Подходят для работы с изолированными и неизолированными соединениями в слаботочных и силовых цепях.

Назначение и область применения

Пресс-клещи ПКВ-6 предназначены для обжима втулочных наконечников типа НШВИ и НШВ на медных и алюминиевых проводах. Используются при монтаже электрощитов, панелей управления, оборудования автоматизации, а также в сервисном обслуживании устройств с малыми токами - например, в системах сигнализации, управления двигателями, контроллерами и коммутационными шкафами.

Технические характеристики

• Площадь сечения провода: 0,25 – 6,0 мм2
• Тип привода: ручной
• Тип наконечника: втулочный
• Форма опрессовки: трапециевидная с вдавливанием
• Ширина профиля обжима: 10 мм
• Масса: 180 г
• Общая длина: 182 мм
• Покрытие: никелирование и воронение
• Функции: возвратная пружина, блокировка рукояток

Совместимость и монтаж

Пресс-клещи ПКВ-6 совместимы с втулочными наконечниками НШВИ и НШВ всех размеров в диапазоне 0,25–6 мм2. Для правильного обжима убедитесь, что выбранный наконечник соответствует сечению провода. Установите провод в наконечник до упора - не допускайте зазора между изоляцией и металлической частью. Размещайте наконечник в рабочей зоне клещей так, чтобы трапециевидный профиль точно совпадал с формой контакта. Блокиратор рукояток предотвращает случайное открывание во время хранения.

Безопасность и стандарты

Пресс-клещи ПКВ-6 не имеют сертификата соответствия требованиям ГОСТ Р МЭК 60900, однако выполнены в соответствии с отраслевыми нормами для ручного инструмента. Рекомендуется использовать средства защиты рук при работе с острыми кромками наконечников. Не применять для обжима наконечников сечением более 6 мм2 - это повредит механизм и обеспечит плохой контакт.

Преимущества

• Один инструмент заменяет семь моделей - покрывает весь диапазон 0,25–6 мм2 без необходимости менять насадки
• Трапециевидный обжим создаёт равномерное давление, снижает риск повреждения жил
• Легкий вес (180 г) и эргономичные рукоятки позволяют работать длительное время без усталости
• Никелированная поверхность устойчива к коррозии, воронение защищает от истирания
• Автоматический возврат и блокировка рукояток обеспечивают безопасность и удобство хранения

Ограничения применения

• Не подходят для обжима клемм типа “быстроразъёмные”, “штыревые” или “пальчиковые”
• Не используются для многожильных проводов сечением свыше 6 мм2 - требуется другой класс инструмента
• Не рекомендованы для работы с алюминием в условиях высоких вибраций - возможна усадка соединения
• Запрещено применять для обжима наконечников с пластиковыми вставками, не предназначенных для трапециевидного профиля

Примеры использования

• Подключение кабелей к клеммным колодкам в распределительных щитках
• Монтаж проводки в пультах управления станков ЧПУ
• Сборка электронных плат с внешними кабельными сборками
• Замена проводов в бытовой технике и осветительных устройствах
• Обслуживание систем безопасности - камеры, датчики, сигнализация

Практические советы

• Перед обжимом проверьте соответствие сечения провода и наконечника - используйте маркировку на корпусе наконечника
• При работе с тонкими проводами (до 1 мм2) не перегружайте рукоятки - достаточно одного плавного движения
• Часто используйте смазку на оси механизма (например, WD-40) - продлит срок службы
• Храните в сухом месте; после работы протирайте от грязи и окисления
• Проверяйте состояние матриц каждые 50–100 обжимов - при появлении задиров или деформаций замените инструмент
• Посадочный диаметр рабочей зоны рассчитан под стандартные наконечники - не пытайтесь адаптировать под нестандартные формы
