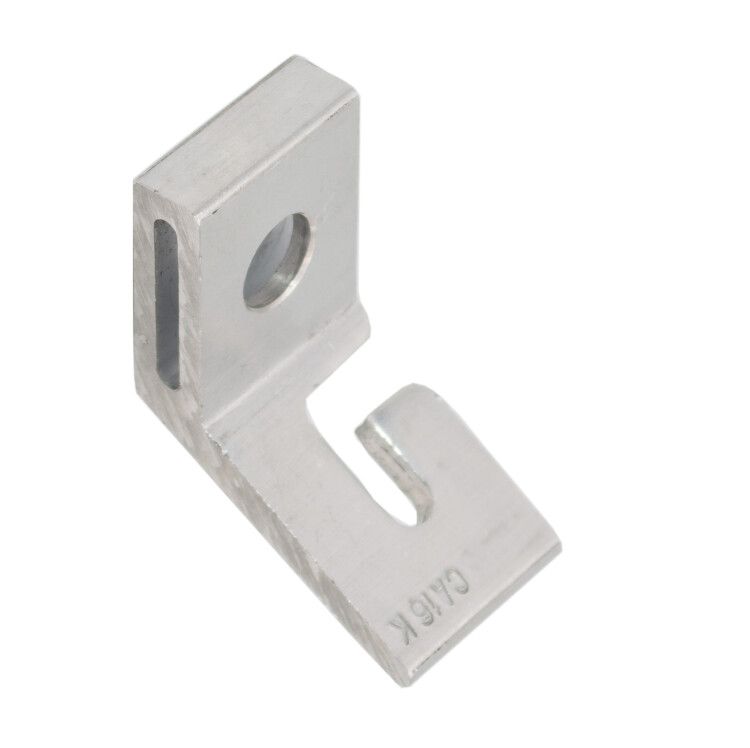

Кронштейн анкерный абонентский CA 16K (3.5кН) НИЛЕД 10800091

Кронштейн анкерный абонентский CA 16K (3.5 кН) от НИЛЕД предназначен для надёжного крепления анкерных зажимов при ответвлении СИП от магистрали к вводам. Он сочетает прочность алюминиевого сплава с простотой установки на опорах и стенах, обеспечивая долговечную работу в суровых условиях.

Назначение и область применения

Кронштейн анкерный абонентский CA 16K (3.5 кН) используется для фиксации анкерных зажимов DN 123, DN 1 и PAC 25 при устройстве ответвлений самонесущего изолированного провода (СИП) от воздушной линии электропередачи к вводным точкам зданий или сооружений. Применяется исключительно в системах ЛЭП напряжением до 1 кВ. Подходит для монтажа как на деревянных, железобетонных, металлических опорах, так и на вертикальных поверхностях зданий.

Технические характеристики

• Тип изделия: кронштейн анкерный абонентский
• Предельная нагрузка: 3,5 кН (эквивалентно около 350 кг силы)
• Материал: алюминиевый сплав - легкий, коррозионностойкий, не требует покраски
• Рабочий температурный диапазон: от –60 C до +50 C - выдерживает зимние холода и летнюю жару
• Устойчивость к УФ-излучению: да - не теряет прочность под прямыми солнечными лучами
• Гарантийный срок: 60 месяцев (5 лет)
• Обозначение модели: CA 16K - соответствует исполнению “зажим натяжной”

Совместимость и монтаж

Кронштейн анкерный абонентский CA 16K (3.5 кН) совместим с анкерными зажимами DN 123, DN 1 и PAC 25. Особенность конструкции - возможность установки без снятия скобы с зажима, что ускоряет монтаж и снижает риск повреждения изоляции провода.

Способы крепления:

• На опоре: одним оборотом металлической ленты F 207 + одна скрепа NC 20 или болт М8/М10
• На стене: шурупы по бетону/дереву или клиновые анкеры (диаметр крепёжа зависит от материала стены)

Не требуется сверление через основание кронштейна - все точки крепления расположены на боковых элементах. Диаметр посадочного места под зажим стандартизирован - подходит только указанные модели.

Безопасность и стандарты

Кронштейн анкерный абонентский CA 16K (3.5 кН) соответствует требованиям к механической прочности и устойчивости к внешним воздействиям, применяемым в распределительных сетях 0,4 кВ. Произведён из немагнитного материала - не влияет на электромагнитные поля. Гарантированная безопасность при работе вблизи токоведущих частей при соблюдении норм допустимых расстояний.

Преимущества

• Высокая прочность при малом весе благодаря алюминиевому сплаву
• Устойчивость к коррозии - не нуждается в антикоррозийной обработке
• Защита от УФ - сохраняет форму и прочность даже при длительном пребывании на солнце
• Удобство монтажа: не требует демонтажа зажима, быстрая фиксация на опоре
• Долгий срок службы: гарантия 5 лет, реальный срок эксплуатации - более 20 лет

Ограничения применения

• Не предназначается для крепления грузов выше 3,5 кН - превышение нагрузки вызывает деформацию
• Не использовать в качестве несущего элемента для тяжёлых оборудования или кабельных трасс вне СИП
• Не рекомендован для монтажа на пластиковых, гипсокартонных или других слабых поверхностях без усиления
• Не подходит для высоковольтных линий (более 1 кВ)

Примеры использования

• Подключение СИП от столба к вводному щитку дома
• Ответвление от магистральной линии к многоквартирному дому
• Крепление СИП к стене административного здания при невозможности установки опоры
• Работы по модернизации старых ЛЭП с заменой зажимов без перерыва питания

Практические советы

• Перед монтажом проверьте соответствие диаметра зажима (DN 123/DN 1/PAC 25) - не подходят другие типы
• При креплении на опоре используйте ленту F 207 и скрепу NC 20 одновременно - это обеспечит двойную фиксацию
• При установке на стену выбирайте анкеры с расчётной несущей способностью не менее 4 кН
• Не затягивайте крепёж слишком сильно - алюминиевый сплав мягче стали, есть риск перегнуть кронштейн
• Проверяйте состояние кронштейна каждые 3–5 лет: осмотрите на наличие трещин, особенно в местах крепления
