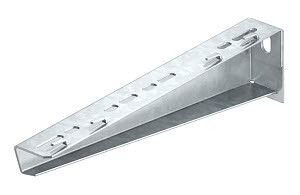

Кронштейн для проволочных лотков 310мм оцинкованный (MWAG 12 31 FS) | 6424616 OBO Bettermann

Кронштейн для проволочных лотков 310мм оцинкованный MWAG 12 31 FS от OBO Bettermann - надёжный крепёжный элемент для установки проволочных лотков на стены или опоры, рассчитанный на умеренные механические нагрузки до 1,2 кН.

Назначение и область применения

Кронштейн для проволочных лотков 310мм оцинкованный MWAG 12 31 FS предназначен для фиксации проволочных лотков шириной до 300 мм на вертикальных поверхностях - стенах, колоннах или металлических стойках. Подходит для прокладки слаботочных и силовых кабелей в помещениях с нормальной влажностью. Часто используется в офисах, производственных цехах, телекоммуникационных шкафах и на объектах с минимальными вибрациями.

Технические характеристики

• Тип: Кронштейн
• Форма: Изогнутая, обеспечивает жёсткую фиксацию лотка
• Угол изгиба: 90° - позволяет закрепить лоток перпендикулярно поверхности
• Ширина лотка: 300 мм - совместим с большинством стандартных проволочных лотков
• Размер кронштейна: 310 мм - соответствует внешней ширине лотка
• Материал: Сталь с конвейерным оцинкованием - защищает от коррозии
• Несущая способность: 1,2 кН (≈120 кг равномерно распределённой нагрузки)
• Исполнение: Настенный и опорный - можно крепить как к стене, так и к U-стойкам
• Крепёж: В комплекте болт M10×25 мм для соединения со стойками U-формы
• Артикул: MWAG 12 31 FS / 6424616

Совместимость и монтаж

Кронштейн MWAG 12 31 FS совместим с проволочными лотками шириной до 300 мм, включая модели OBO и других производителей с аналогичными габаритами. Для монтажа требуется предварительно установленная U-образная стойка или прочная вертикальная поверхность. Болт M10×25 мм встроен в конструкцию - достаточно вставить его в отверстие стойки и затянуть гайкой. На стену крепится через отверстия в основании кронштейна с помощью анкеров или дюбелей подходящего типа. Установка выполняется в горизонтальной плоскости - кронштейн не предназначен для наклонного монтажа.

Безопасность и стандарты

Произведён в соответствии с требованиями немецкого стандарта DIN EN 61537 для систем кабельной организации. Материал и покрытие обеспечивают соответствие классу защиты IP40 при использовании внутри помещений. Продукт сертифицирован OBO Bettermann и проходит контроль качества на каждом этапе производства.

Преимущества

• Высокая жесткость благодаря изогнутой форме - снижает прогиб лотка под нагрузкой
• Оцинкованное покрытие - устойчиво к коррозии даже при частой влажной уборке
• Встроенный болт M10×25 - исключает потерю крепёжа и ускоряет сборку
• Поддержка двух типов монтажа - универсальное решение для разных сценариев
• Легко комбинируется с другими элементами системы OBO - формирует единый кабельный маршрут

Ограничения применения

• Не предназначено для наружной установки - оцинковка не гарантирует долговечность при постоянном воздействии осадков и УФ-лучей
• Не рекомендовано применение при динамических нагрузках выше 1,2 кН - например, на вибрирующих участках или где возможны ударные воздействия
• Не подходит для лотков шириной более 300 мм - возникнет перекос и риск выпадения кабеля
• Требуется точное соблюдение посадочного диаметра стойки - U-профиль должен иметь внутреннюю ширину 10–12 мм

Примеры использования

• Крепление лотков с сетевыми кабелями в серверной комнате
• Монтаж кабельных трасс в производственном цеху рядом с оборудованием
• Установка на стойках в распределительных щитах для управления сигналами
• Прокладка слаботочных линий в административных зданиях

Практические советы

• Перед монтажом проверьте, что ширина вашего лотка не превышает 300 мм - иначе он будет плохо фиксироваться
• При креплении на стену используйте анкеры с учётом материала стены (бетон, кирпич, ГКЛ)
• Не допускайте перегрузки - суммарная масса кабелей + сам лоток должна быть меньше 120 кг
• Если нужна повышенная защита от коррозии - дополнительно смажьте места контактов антикоррозийной смазкой
• Кронштейн MWAG 12 31 FS легко заменяется - при необходимости демонтаж занимает менее 5 минут
