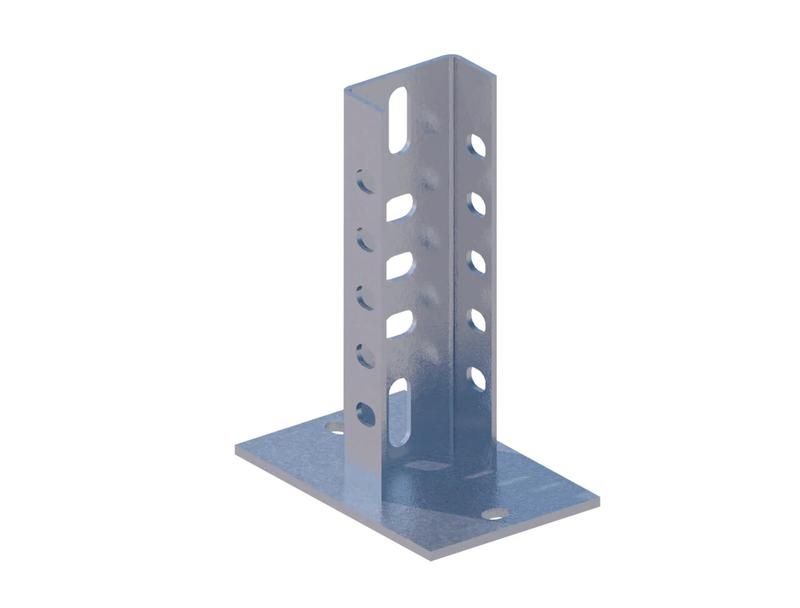

Кронштейн монтажный К1143 цУТ1.5 сталь СОЭМИ Н0111921143

Кронштейн монтажный К1143 УТ1,5 сталь СОЭМИ - это надёжный элемент для фиксации стоек кабельных систем и профилей на потолках, полах и вертикальных поверхностях. Изделие выполнено из стали с горячим цинкованием, соответствует климатическому исполнению УТ1,5 и выпускается по ТУ 3449-020-05774835-2008. Артикулы: н0111921143 и 111921143.

Назначение и область применения

Кронштейн монтажный К1143 УТ1,5 сталь СОЭМИ используется для установки кабельных стоек, направляющих профилей и других элементов коммуникационных систем. Подходит для монтажа в помещениях с повышенной влажностью, на производственных площадках, в серверных, распределительных щитах и на объектах энергетики. Применяется там, где требуется прочное и долговечное крепление к бетону, кирпичу или металлическим конструкциям.

Технические характеристики

• Тип изделия: кронштейн монтажный
• Материал: сталь
• Толщина стенки: 3 мм
• Размеры: длина 100 мм, высота 200 мм
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Цвет: серый
• Климатическое исполнение: УТ1,5 - устойчив к температуре от −40 C до +40 C и повышенной влажности
• Стандарт: ТУ 3449-020-05774835-2008
• Тип крепления: болтовое, через отверстия под резьбу М12

Совместимость и монтаж

Кронштейн К1143 УТ1,5 сталь СОЭМИ совместим со всеми типами стоек и профилей, имеющими крепёжные отверстия под болты М12. Для монтажа используются анкерные болты, дюбеля или химические анкеры - в зависимости от основания (бетон, кирпич, металл). Кронштейн крепится к поверхности четырьмя болтами М12, расположенные по углам основания. Стойка или профиль фиксируются сверху также болтами М12. Рекомендуется использовать шайбы и гайки с замком для предотвращения самопроизвольного ослабления.

Безопасность и стандарты

Изготовлен в соответствии с техническими условиями ТУ 3449-020-05774835-2008. Горячее цинкование обеспечивает соответствие требованиям по коррозионной стойкости для сред с повышенной влажностью. Не содержит в составе токсичных веществ. Не требует специальных мер безопасности при монтаже, кроме соблюдения правил работы с электроинструментом и средствами защиты при сверлении.

Преимущества

• Высокая жесткость благодаря толщине 3 мм - выдерживает нагрузки от тяжёлых кабельных систем
• Горячее цинкование гарантирует долгий срок службы - до 25 лет в условиях закрытых помещений
• Универсальная форма позволяет крепить как к потолку, так и к стенам и полу
• Серый цвет не требует окраски после монтажа - готов к использованию сразу
• Производство по ТУ обеспечивает точную повторяемость геометрии - совместимость с другими компонентами системы

Ограничения применения

• Не предназначена для использования вне помещений без дополнительной защиты от осадков - хотя цинк устойчив, длительное воздействие воды снижает срок службы
• Не рекомендуется применять в агрессивных средах: химически активные пары, солевые туманы, кислоты - возможна быстрая коррозия
• Запрещён монтаж на деревянные и пластиковые основания без усиления - материал не рассчитан на крепление только на древесину
• Не подходит для крепления оборудования массой более 150 кг - проверьте допустимую нагрузку на конкретном участке основания

Примеры использования

• Фиксация стоек для кабельных трасс в серверных помещениях
• Установка профилей для проводки силовых кабелей на заводах
• Монтаж каналов для слаботочных систем (LAN, CCTV) в офисах
• Подвеска трубопроводов малого диаметра в тепловых пунктах
• Крепление распределительных щитов к стенам в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте, что отверстия в кронштейне совпадают с местами крепления вашей стойки - габариты 100×200 мм позволяют гибко располагать оборудование
• Для бетона используйте анкерные болты M12 длиной не менее 60 мм; для кирпича - химический анкер или пробивной анкер
• При работе с несколькими кронштейнами - выставляйте их на одном уровне с помощью уровня, чтобы избежать перекоса кабельной системы
• Если планируете частые демонтажи - применяйте гайки с пластиковыми вставками против самопроизвольного откручивания
• Артикулы н0111921143 и 111921143 - это один и тот же продукт, различаются только формат номера. Убедитесь, что заказываете нужный вариант для вашего учётного программного обеспечения
