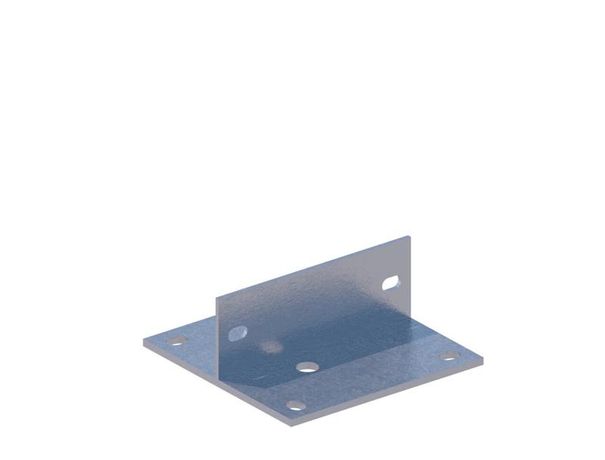

Кронштейн монтажный К1146 цУТ1.5 сталь СОЭМИ Н0111921146

Кронштейн монтажный К1146 цУТ1.5 сталь СОЭМИ - это надёжный элемент для фиксации стоек кабельных систем и профилей на потолках, полах и вертикальных поверхностях. Изготовлен из стали с горячим цинкованием, соответствует требованиям ТУ 3449-020-05774835-2008, рассчитан на нагрузку до 0,85 кН. Артикулы: н0111921146 и 111921146.

Назначение и область применения

Кронштейн монтажный К1146 цУТ1.5 сталь СОЭМИ используется для крепления стоек кабельных трасс, шинопроводов, кабельных каналов и других профильных конструкций. Применяется в промышленных объектах, распределительных пунктах, серверных помещениях, на заводах и в энергообъектах. Подходит для установки как на бетонные, так и на металлические поверхности.

Технические характеристики

• Тип изделия: кронштейн монтажный
• Материал: сталь
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивной среде
• Толщина стенки: 3 мм - обеспечивает жесткость и устойчивость к деформациям
• Размеры: длина 150 мм, высота 60 мм
• Несущая способность: 0,85 кН (≈85 кг силы)
• Тип соединения: болтовое, с резьбой М12
• Цвет: серый
• Климатическое исполнение: УТ1,5 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Стандарт: ТУ 3449-020-05774835-2008

Совместимость и монтаж

Кронштейн монтажный К1146 цУТ1.5 сталь СОЭМИ совместим со всеми типами стоек и профилей, имеющими крепёжную платформу с отверстием под болт М12. Для монтажа используются анкерные болты или химические анкеры (для бетона) и саморезы по металлу (для стальных конструкций). Болт М12 входит в комплектацию крепления, но не входит в комплект поставки кронштейна - необходимо приобрести отдельно. Установка выполняется через предварительно просверленные отверстия в основании. Рекомендуется использовать шайбы и гайки с замком для предотвращения самоотвинчивания.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-020-05774835-2008, что гарантирует контроль качества на всех этапах производства. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Несущая способность 0,85 кН проверена механическими испытаниями и позволяет безопасно применять кронштейн в зонах с вибрацией и динамическими нагрузками.

Преимущества

• Высокая прочность благодаря толщине металла 3 мм и качественной закалке стали
• Защита от коррозии - горячее цинкование служит в 2–3 раза дольше, чем холодное
• Универсальная форма - подходит для крепления широкого спектра кабельных систем
• Соответствие климатическому исполнению УТ1,5 - можно использовать в неотапливаемых помещениях и на улице
• Производство по собственным ТУ - точное соответствие спецификациям заказчиков

Ограничения применения

• Не предназначается для крепления тяжёлых оборудования массой более 85 кг
• Не рекомендуется использовать в средах с постоянным воздействием открытого пламени или температурами выше +60 C
• Запрещено применять в качестве опоры для трубопроводов под давлением
• Не следует использовать в контакте с агрессивными химикатами (например, кислотами, щелочами) - хотя цинк устойчив, длительный контакт снижает срок службы

Примеры использования

• Фиксация стоек кабельного канала в цехе на потолке
• Подвеска шинопровода в распределительном устройстве
• Крепление профиля для кабельных лотков в серверной комнате
• Установка направляющих для проводов в неотапливаемом помещении на производстве

Практические советы

• Перед монтажом проверьте диаметр отверстия в крепимом элементе - он должен соответствовать М12
• Для бетонных оснований используйте анкерные болты класса прочности 8.8 и больше
• При установке на металл - применяйте саморезы с пресс-шайбой и пластиковую шайбу для защиты покрытия
• Проверяйте равномерность нагружения - перекосы увеличивают риск деформации
• Кронштейн монтажный К1146 цУТ1.5 сталь СОЭМИ не требует обслуживания, но периодически осматривайте места крепления на предмет коррозии - особенно в сырых зонах
