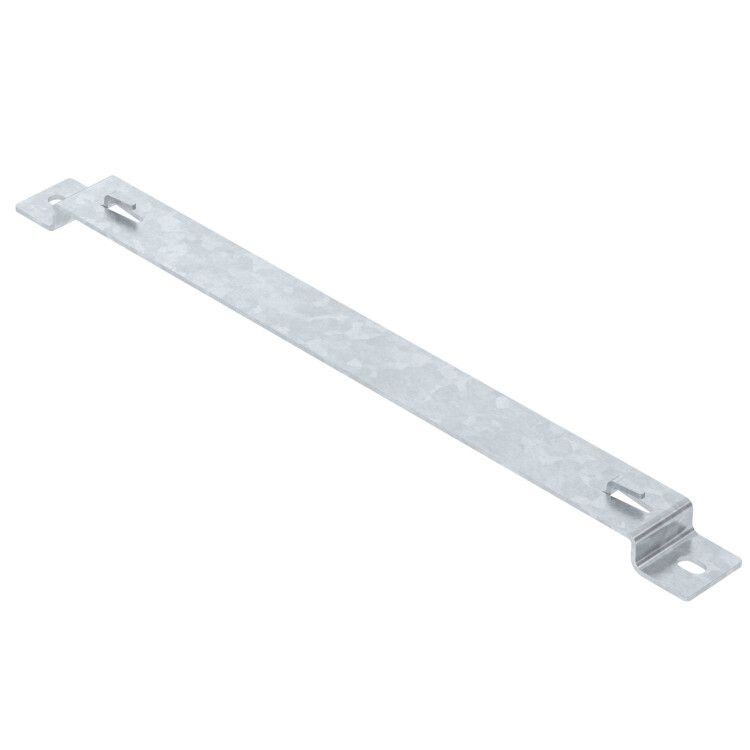

Кронштейн напольный/настенный 400мм (DBLG 20 400 FT) | 6015691 OBO Bettermann

Кронштейн напольный/настенный 400мм горячий цинк OBO Bettermann артикул DBLG 20 400 FT - надёжная опора для монтажа проволочных лотков на стенах, потолках или полу. Применяется там, где требуется прочное, долговечное и коррозионностойкое крепление кабельных систем.

Назначение и область применения

Этот кронштейн предназначен для фиксации проволочных лотков шириной до 400 мм. Он используется в системах распределения силовых и слаботочных кабелей в помещениях с высокими требованиями к защите от коррозии - например, на производствах, в складских комплексах, объектах ЖКХ и инфраструктуре.

Устройство позволяет закрепить лоток как на вертикальной поверхности (стена), так и на горизонтальной (пол или потолок). Подходит для безболтового соединения - лоток просто устанавливается на заплечики кронштейна, что ускоряет сборку.

Технические характеристики

• Ширина канала: 400 мм - обеспечивает совместимость с лотками этой ширины;
• Материал: сталь оцинкованная - высокая механическая прочность;
• Покрытие: горячий цинк - защита от коррозии в условиях повышенной влажности и агрессивной среды;
• Тип крепления: опорная часть с заплечиком - лоток укладывается сверху, без болтовых соединений;
• Исполнение: трапециевидный настенно-потолочный кронштейн - устойчивая форма для равномерного распределения нагрузки;
• Артикул: DBLG 20 400 FT / 6015691 - соответствует каталогу OBO Bettermann.

Совместимость и монтаж

Кронштейн совместим исключительно с проволочными лотками шириной 400 мм. Установка выполняется через предварительно просверленные отверстия в основании кронштейна - крепится анкерами, дюбелями или химическими анкерами в зависимости от материала поверхности (бетон, кирпич, металлический профиль).

Не требует дополнительных элементов для фиксации лотка - достаточно положить его на заплечики. Для длинных участков рекомендуется шаг установки не более 1,5 метров между кронштейнами.

Безопасность и стандарты

Произведён по немецким стандартам качества OBO Bettermann. Материал и покрытие соответствуют требованиям к эксплуатации в промышленных зонах. Горячее цинкование обеспечивает срок службы более 25 лет даже в условиях повышенной влажности.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - не требует дополнительной защиты;
• Быстрый монтаж без болтов - снижает время сборки и трудозатраты;
• Жесткая трапециевидная конструкция - минимизирует прогиб при нагрузке;
• Совместимость с популярными моделями проволочных лотков - легко заменяем и дополняем;
• Российские и европейские нормы безопасности соблюдены - можно использовать в любых проектах.

Ограничения применения

• Не предназначено для крепления жёстких кабельных каналов или пластиковых лотков - только проволочные;
• Не рекомендовано применение вне помещений без дополнительной защиты от осадков - хотя цинк устойчив, длительное воздействие воды может снизить срок службы;
• Не подходит для нагрузок выше указанных в техдокументации OBO - максимальная нагрузка зависит от шага установки и типа крепления к основе;
• Не используется как самостоятельный несущий элемент - всегда применяется в составе системы кабельных лотков.

Примеры использования

• Фиксация проволочного лотка в цеху на заводе по производству оборудования;
• Монтаж кабельных трасс в подвале многоэтажного дома;
• Установка лотка на потолке в логистическом терминале;
• Обустройство электрощитовой комнаты с высокой влажностью.

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка точно соответствовала 400 мм - отклонение даже на 5 мм может вызвать перекос;
• При креплении на бетон используйте анкеры M8–M10; для гипсокартона - специальные дюбели-бабочки;
• На длинных участках делайте компенсационные переходы каждые 10–15 метров - металл расширяется при температурных колебаниях;
• Не забудьте предусмотреть доступ для обслуживания - кронштейн должен располагаться так, чтобы можно было свободно вынуть лоток;
• При заказе нескольких единиц - берите с запасом 5–10%, особенно если система будет расширяться в будущем.
