Кронштейн подвеса стоечный ГЭМ 100 | PR16.0739 Промрукав Строитель

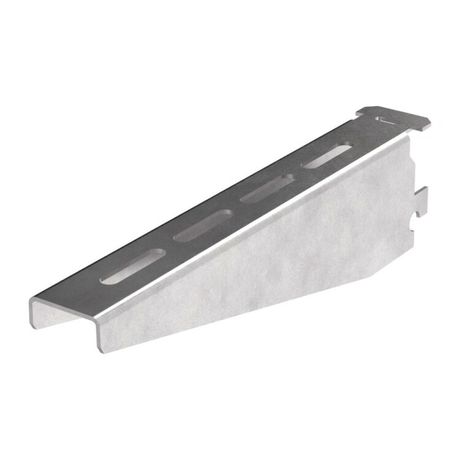

Консоль стоечная КСГЭМ-100 от Промрукав — это надежный кронштейн для быстрого крепления лотков шириной 100 мм на стеновые стойки ГЭМ. Артикул pr16.0739 предназначен для промышленной автоматизации, где важны скорость установки и долговечность в сложных условиях.

Назначение и область применения

Консоль стоечная КСГЭМ-100 используется для крепления кабельных лотков шириной 100 мм к настенным стойкам серии ГЭМ. Подходит для организации проводки в помещениях и под навесом — например, на заводах, в распределительных щитах, на конвейерах, в транспортных терминалах. Конструкция обеспечивает жесткую фиксацию без необходимости сверления или дополнительных крепежей.

Технические характеристики

• Тип: консоль быстрой фиксации
• Ширина лотка: 100 мм
• Габариты: 166×39×65 мм
• Материал: сталь
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира (толщина 10–22 мкм)
• Цвет: серый
• Огнестойкость: да
• Климатическое исполнение: УХЛ2 (эксплуатация от -80°C до +150°C)

Совместимость и монтаж

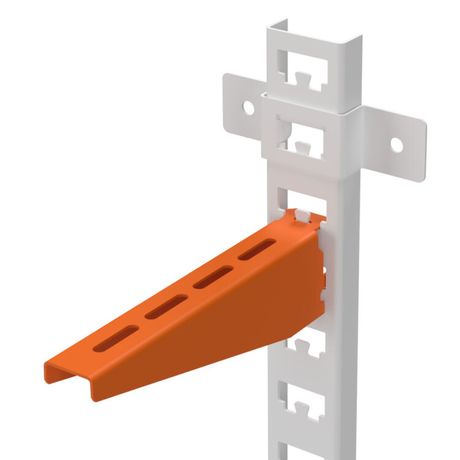

Консоль КСГЭМ-100 совместима исключительно со стойками настенными ГЭМ. Монтаж выполняется за счет механизма быстрой фиксации — достаточно вставить консоль в паз стойки и зафиксировать поворотом. Нет нужды использовать болты, гайки или инструмент. Для правильной работы важно, чтобы стойка была целой, без деформаций пазов. Не применяйте с другими типами стоек — даже аналогичными по внешнему виду.

Безопасность и стандарты

Изделие соответствует требованиям по огнестойкости и выдерживает экстремальные температуры (-80…+150 °C). Цинковое покрытие по методу Сендзимира обеспечивает длительную коррозионную стойкость, что снижает риск аварий из-за разрушения металла. Соответствует нормам для промышленных систем кабельной организации.

Преимущества

• Высокая скорость монтажа — установка занимает несколько секунд без инструментов
• Усиленная прочность благодаря стальной основе и равномерному цинковому покрытию
• Устойчивость к перепадам температур и агрессивной среде внутри зданий
• Огнестойкость позволяет применять в местах с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не предназначена для наружной эксплуатации под открытым небом — несмотря на оцинковку, длительное воздействие осадков и УФ-излучения снизит срок службы
• Подходит только для лотков шириной 100 мм — не используйте с более узкими или широкими
• Требует точного совпадения с профилем стойки ГЭМ — другие модели стоек не подходят
• Не рекомендуется для нагрузок выше расчетных — максимальная нагрузка определяется конструкцией стойки, а не самой консоли

Примеры использования

• Крепление кабельных лотков в цехах металлургических заводов
• Организация проводки на участках с частыми температурными колебаниями — холодильные камеры, сушильные печи
• Монтаж в распределительных пунктах на объектах ЖКХ, транспорта, энергетики
• Замена старых креплений в модернизируемых системах с использованием стоек ГЭМ

Практические советы

• Перед монтажом проверьте, что пазы на стойке ГЭМ не имеют дефектов — трещины или закупоренные углы помешают фиксации
• Если лоток заполнен кабелями, убедитесь, что вес не превышает допустимую нагрузку для комбинации “консоль + стойка”
• При работе в сыром воздухе (например, в подвале) регулярно осматривайте места соединения — хотя оцинковка защищает, механический износ может оголить сталь
• Артикул pr16.0739 можно заказывать комплектом с несколькими стойками ГЭМ — так монтаж будет быстрее и точнее
