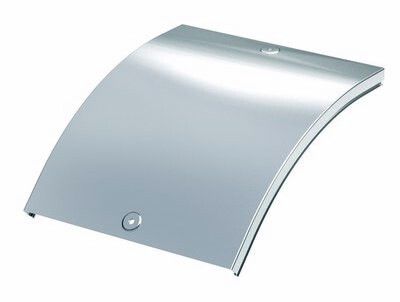

Крышка на угол CD-45 вертикальный внешний 45 градусов основание 200мм горячеоцинкованная - 38264HDZ ДКС

Крышка CD 45 для угла вертикального внешнего 45 градусов, основание 200 мм, горячеоцинкованная - элемент защиты кабельной трассы в системе S5 Combitech, предназначенный для герметизации внешних угловых соединений. Бренд DKC и артикул 38264hdz указывают на совместимость с сериями S5 Combitech и S5 Combitech Специсполнение HDZ.

Назначение и область применения

Крышка CD 45 используется для закрытия вертикальных внешних углов под углом 45° в кабельных лотках системы S5 Combitech. Она предотвращает попадание пыли, влаги и сторонних предметов внутрь трассы, обеспечивая степень защиты IP44. Применяется в помещениях с повышенной влажностью, на объектах с агрессивной средой - например, в промышленных цехах, на насосных станциях, в зонах с солевым туманом или частыми мойками.

Технические характеристики

• Угол поворота: 45° - соответствует стандартному углу изгиба внешней вертикальной трассы
• Основание: 200 мм - ширина поверхности, которая перекрывает лоток
• Длина: 221 мм - оптимальна для плотного прилегания к профилю лотка
• Материал: сталь оцинкованная с горячим цинкованием - защищена от коррозии даже при механических повреждениях покрытия
• Толщина материала: 0,6 мм - достаточна для жесткости, но сохраняет легкость монтажа
• Цвет: серый - единый цветовой ряд с другими элементами S5 Combitech
• Климатическое исполнение: УХЛ(1,5) - рассчитана на работу в умеренном и холодном климате, включая неотапливаемые помещения
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Тип крепления: защелка с шарниром - позволяет открывать и закрывать крышку без инструментов

Совместимость и монтаж

Крышка CD 45 совместима исключительно с лотками серии S5 Combitech. Гарантированное соответствие по форме и размерам обеспечивается благодаря единой системе компонентов. Монтаж выполняется вручную: крышка фиксируется защелками на краях лотка, шарнирное крепление позволяет легко открывать её для обслуживания кабелей. Нет необходимости использовать болты, саморезы или сварку. После установки проверьте плотность прилегания - щели недопустимы, они снижают уровень защиты IP44.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не выделяет токсичных веществ при нагреве. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает долговременную антикоррозийную защиту. Сертификация на соответствие стандартам IP44 подтверждает защиту от брызг воды и частиц пыли размером более 1 мм.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы до 20 лет в агрессивной среде
• Шарнирное крепление с защелкой - быстрый доступ к кабелям без демонтажа всей трассы
• Единая система с S5 Combitech - все элементы взаимозаменяемы, не требуют адаптеров
• Не требует периодического обслуживания - не нуждается в окраске или смазке

Ограничения применения

• Не применяется для горизонтальных или внутренних углов - только для внешних вертикальных 45°
• Не предназначена для постоянного погружения в воду - IP44 не гарантирует защиту от струй или затопления
• Не совместима с лотками других производителей или серий, кроме S5 Combitech
• Толщина 0,6 мм делает изделие чувствительным к ударным нагрузкам - не рекомендуется в местах с риском механических повреждений

Примеры использования

• Закрытие угла между двумя вертикальными участками кабельного лотка в цехе химической очистки
• Герметизация перехода от стенового лотка к потолочному в серверной комнате с кондиционированием
• Формирование безопасной трассы в подвале с высокой влажностью и возможным образованием конденсата

Практические советы

• Перед монтажом убедитесь, что лоток чистый - грязь или остатки металла могут помешать защелке
• При использовании в солевых условиях регулярно осматривайте края крышки - даже горячее цинкование требует контроля при длительной эксплуатации
• Не используйте силовые инструменты для открытия/закрытия - это может сломать защелку
• Если требуется усиленная защита - комбинируйте эту крышку с неперфорированными секциями лотка и герметиками на стыках
• Артикул 38264hdz всегда указывает на исполнение HDZ - не путайте с обычными крышками без горячего цинка
