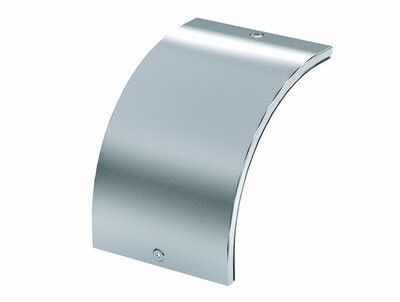

Крышка CD 90 на угол вертикальный внешний градусов основание 500мм горячеоцинкованная - 38247HDZ ДКС

Крышка CD 90 для угла вертикального внешнего 90 градусов, основание 500 мм, горячеоцинкованная - элемент защиты кабельной трассы в системе S5 Combitech от DKC. Предназначена для закрытия внешних угловых соединений лотков, обеспечивает пыле- и влагозащиту IP44, совместима с другими компонентами серии и выдерживает агрессивные условия эксплуатации.

Назначение и область применения

Крышка CD 90 используется для герметизации вертикальных внешних углов 90° в кабельных лотках системы S5 Combitech. Применяется там, где требуется защитить кабели от пыли, влаги, механических повреждений и посторонних предметов. Подходит для установки в помещениях с повышенной влажностью, на открытых площадках, в промышленных зонах, на объектах энергетики, транспорта и ЖКХ.

Технические характеристики

• Угол поворота: 90° - идеально подходит для наружных вертикальных изгибов трассы
• Основание: 500 мм - соответствует ширине стандартных лотков S5 Combitech
• Длина: 230 мм - обеспечивает плотное перекрытие угла
• Материал: сталь оцинкованная с горячим цинкованием - защищает от коррозии
• Толщина материала: 0,6 мм - достаточна для жесткости, сохраняет форму при монтаже
• Цвет: серый - единый визуальный стиль с другими элементами системы
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40C до +40C, в условиях повышенной влажности и солевого тумана
• Закрывание: защелка с шарниром - позволяет открывать и закрывать крышку без инструментов
• Степень защиты: IP44 - предотвращает попадание воды брызгами и частиц крупнее 1 мм
• Огнестойкость: да - не поддерживает горение, соответствует требованиям безопасности

Совместимость и монтаж

Крышка CD 90 совместима исключительно с лотками системы S5 Combitech от DKC. Монтаж выполняется без сверления и болтов: крышка фиксируется защелками на ребрах лотка. Шарнирное крепление позволяет открывать ее одной рукой - удобно при обслуживании кабелей. Перед установкой проверьте, что края лотка не деформированы и имеют правильную геометрию - иначе защелки не зафиксируются плотно.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не распространяет пламя. Горячее цинкование обеспечивает долговечность в соответствии с ГОСТ 14918. Климатическое исполнение УХЛ(1,5) гарантирует работу в условиях, предусмотренных для холодных и влажных регионов России.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы выше, чем у окрашенных аналогов
• Быстрый монтаж и демонтаж - не требуются инструменты, достаточно потянуть за край
• Жесткая конструкция - не прогибается под весом снега или случайным ударом
• Совместимость с всей серией S5 Combitech - возможность расширения трассы без замены комплектующих
• Не требует периодического обслуживания - не нуждается в смазке или покраске

Ограничения применения

• Не предназначена для внутренних углов - используйте другие модели для них
• Не подходит для лотков других систем (например, S3, S7 или сторонних производителей)
• Не рассчитана на постоянное погружение в воду - IP44 не обеспечивает герметичность при затоплении
• Не применяется в местах с частыми вибрациями выше нормы - возможна потеря защелки
• Толщина 0,6 мм делает её чувствительной к острым механическим нагрузкам - не допускайте давления тяжелыми предметами прямо на крышку

Примеры использования

• Кабельные трассы в производственных цехах с влажными участками (например, мойки, линии охлаждения)
• Наружные кабельные маршруты на заводах, в парковках, на эстакадах
• Подземные переходы и коллекторы, где есть риск конденсата и коррозии
• Объекты пищевой промышленности - где важна чистота и легкость очистки
• Энергообъекты с высокими требованиями к пожарной безопасности

Практические советы

• Перед монтажом очистите края лотка от опилок, грязи и остатков краски - они мешают защелке зафиксироваться
• При необходимости замены крышки - снимайте её равномерно, не дергая за один край, чтобы не сломать шарнир
• Для длительной эксплуатации в солевых условиях (прибрежные районы) дополнительно контролируйте целостность цинкового слоя - при повреждении восстанавливайте антикоррозийным составом
• Крышка CD 90 от DKC - часть единой системы S5 Combitech; все элементы должны использоваться в одном комплекте для гарантированной совместимости и защиты
• Артикул 38247hdz - всегда указывайте его при заказе запасных частей, чтобы избежать несовпадения размеров
