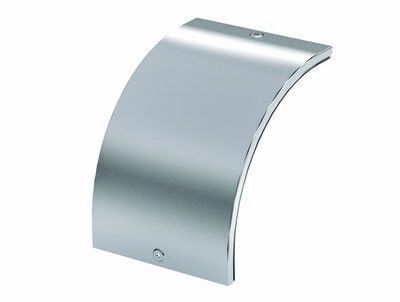

Крышка на угол CD-90 вертикальный внешний 90 градусов основание 500мм - 38247 ДКС

Крышка CD 90 на угол вертикальный внешний 90 градусов основание 500мм - элемент защиты кабельной трассы из серии S5 Combitech от DKC, предназначенный для герметизации внешних угловых соединений лотков. Благодаря оцинкованной стали и защелкивающемуся креплению, изделие обеспечивает долговечную защиту от пыли, влаги и механических повреждений, сохраняя возможность быстрого обслуживания.

Назначение и область применения

Крышка CD 90 на угол вертикальный внешний 90 градусов основание 500мм используется для закрытия внешнего вертикального угла между двумя лотками системы S5 Combitech. Предназначена для защиты кабелей от попадания воды, пыли, мусора и случайных контактов. Применяется в помещениях с повышенной влажностью, на производствах, в тоннелях, на объектах ЖКХ и промышленной автоматизации. Подходит для систем с требованием степени защиты IP44.

Технические характеристики

• Угол поворота: 90° - идеально соответствует внешнему вертикальному углу лотков
• Основание: 500 мм - совпадает с шириной стандартных лотков серии S5 Combitech
• Материал: сталь оцинкованная, метод непрерывного холодного цинкования (Сендзимира)
• Толщина стенки: 0,6 мм - достаточна для жесткости, но не перегружает конструкцию
• Тип крепления: защелкивание - позволяет монтировать и демонтировать без инструментов
• Шарнирное крепление: да - обеспечивает плотное прилегание при установке на изгиб
• Цвет: серый - унифицирован с другими элементами системы
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: УХЛ2 - рассчитана на работу при температуре от −25C до +40C и влажности до 95%
• Совместимость с лотками: да - только с лотками серии S5 Combitech

Совместимость и монтаж

Крышка CD 90 на угол вертикальный внешний 90 градусов основание 500мм совместима исключительно с лотками серии S5 Combitech от DKC. Монтаж выполняется вручную: достаточно совместить шарнирные крепления с углом лотка и защелкнуть фиксаторы по всей длине. Нет необходимости использовать болты или саморезы. После установки крышка плотно прилегает, образуя единый контур с лотком. Для демонтажа - легким движением рук оттягивается за край.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем: огнестойкая сталь, отсутствие острых кромок, устойчивость к коррозии благодаря горячему цинкованию. Климатическое исполнение УХЛ2 гарантирует работоспособность в условиях средней полосы России. Защита IP44 достигается за счет герметичного прилегания крышки к лоткам - предотвращает проникновение частиц крупнее 1 мм и брызг воды с любого направления.

Преимущества

• Не требует инструментов для установки и снятия - экономит время при обслуживании
• Высокая устойчивость к коррозии - срок службы увеличен за счет технологии Сендзимира
• Герметичность - снижает риск замыканий и окисления проводников
• Жесткая конструкция - не деформируется при нагрузках и вибрациях
• Единство дизайна - сочетается с другими элементами S5 Combitech без визуальных диссонансов

Ограничения применения

• Не применяется с лотками других серий - даже аналогичных по размеру
• Не предназначена для открытых участков с постоянным прямым дождём - требуется дополнительная защита
• Не рекомендуется для мест с частыми ударными нагрузками - возможна деформация тонкой стали
• Не подходит для помещений с температурой ниже −25C - материал теряет пластичность

Примеры использования

• Закрытие угла между вертикальным и горизонтальным лотком в распределительном щите на заводе
• Защита кабельной трассы в подвале здания, где есть риск протечек
• Формирование безопасного перехода кабелей через перекрытие в офисном комплексе
• Обустройство трассы на элеваторе или конвейере с высокой запыленностью

Практические советы

• Перед установкой проверьте, что лотки правильно выровнены - иначе крышка не защелкнётся равномерно
• При работе в сырых условиях перед монтажом протрите поверхности лотков от грязи и влаги
• Не используйте силовые инструменты для защелкивания - можно повредить фиксаторы
• При замене старой крышки - осмотрите лоток на предмет коррозии; при наличии - замените весь элемент
• Артикул 38247 - всегда заказывайте комплект с таким же номером, чтобы гарантировать совместимость с вашей системой DKC (ДКС)
