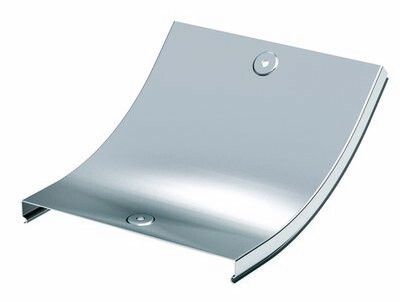

Крышка CS 45 на угол вертикальный внутренний градусов основание 150мм горячеоцинкованная - 38223HDZ ДКС

Крышка CS 45 на угол вертикальный внутренний 45 градусов основание 150мм горячеоцинкованная - элемент системы S5 Combitech от DKC, предназначенный для защиты кабельных трасс в местах изменения направления на 45°. Горячее цинкование обеспечивает долговечность в агрессивных условиях, а защелочное крепление позволяет быстро открывать и закрывать крышку без инструментов.

Назначение и область применения

Крышка CS 45 на угол используется для герметизации вертикального внутреннего угла в кабельных лотках системы S5 Combitech. Применяется там, где требуется защитить кабели от пыли, влаги, механических повреждений и посторонних предметов. Подходит для установки в помещениях с повышенной влажностью, на производствах, в промышленных зонах, на объектах с агрессивной средой - например, на пищевых предприятиях, в химических цехах, на открытых площадках.

Технические характеристики

• Угол поворота: 45° - соответствует стандартному углу изгиба лотков системы S5 Combitech
• Основание: 150 мм - совместимо с лотками шириной до 150 мм
• Длина: 167 мм - обеспечивает плотное перекрытие угла
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - слой цинка образуется путём погружения в расплавленный металл, что даёт более прочное и равномерное покрытие по сравнению с гальванизацией
• Толщина стенки: 0,6 мм - достаточна для жёсткости и устойчивости к деформациям
• Тип крепления: защелка с шарниром - позволяет открывать крышку одним движением без демонтажа
• Цвет: серый - единый цвет всей серии S5 Combitech
• Климатическое исполнение: УХЛ(1,5) - рассчитана на работу при температуре от −40C до +40C, в условиях повышенной влажности и солевого тумана
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Совместимость с лотками: да - только с лотками системы S5 Combitech

Совместимость и монтаж

Крышка CS 45 на угол совместима исключительно с лотками серии S5 Combitech от DKC. Монтаж выполняется без инструментов: достаточно совместить края крышки с краями лотка и защелкнуть её. Шарнирное крепление предотвращает потерю крышки при открытии. Для достижения степени защиты IP44 необходимо использовать уплотнительные пластины (не входят в комплект, приобретаются отдельно).

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и климатическому исполнению УХЛ(1,5). Горячее цинкование снижает риск коррозии, продлевая срок службы в соответствии с нормами EN 1090 и GOST R 50571. Элемент не содержит токсичных материалов и безопасен при эксплуатации в промышленных условиях.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - особенно важно в условиях влажности и солевого тумана
• Быстрый монтаж и демонтаж - защелка с шарниром позволяет обслуживать кабели без потери детали
• Единая система - совместима со всеми элементами S5 Combitech, упрощает проектирование и замену
• Не требует сварки или крепежа - экономит время при сборке и модификации трасс
• Поддерживает уровень защиты IP44 при использовании с уплотнителями

Ограничения применения

• Не применяется с лотками других систем - несовместима с продуктами конкурентов
• Не является самостоятельным элементом - требует наличия лотка S5 Combitech и уплотнителей для IP44
• Не предназначена для внешней нагрузки - не выдерживает вес людей или оборудования
• Работает только в рамках указанного климатического исполнения - не рекомендовано использование при температурах ниже −40C или выше +40C

Примеры использования

• Закрытие внутреннего угла между двумя вертикальными участками кабельного лотка в цехе с мойкой оборудования
• Защита кабелей в подвале с высокой влажностью и возможным конденсатом
• Прокладка силовых кабелей в промышленном здании с агрессивной средой - например, на заводе по переработке металлов
• Обустройство кабельных трасс на фасаде здания, где есть риск воздействия осадков и солевого тумана

Практические советы

• Перед монтажом проверьте, что лоток имеет правильную ширину - 150 мм. Несоответствие приведёт к щелям и снижению защиты
• Для получения IP44 обязательно используйте уплотнительные пластины - они продаются отдельно в комплекте с крышками
• Не используйте крышки CS 45 в качестве опоры или рабочей поверхности - они не рассчитаны на нагрузку
• При длительной эксплуатации в солевом воздухе периодически осматривайте покрытие - хотя горячее цинкование устойчиво, механические повреждения могут оголить сталь
• Артикул 38223hdz - сохраните его при заказе запасных частей; все элементы серии S5 Combitech имеют одинаковый формат номеров
