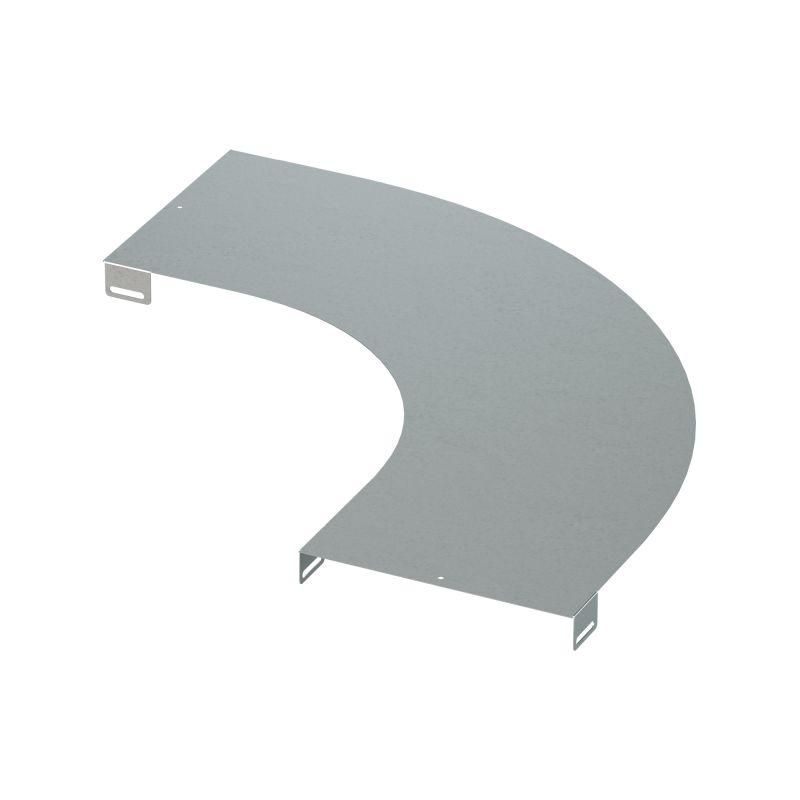

Крышка на угол горизонтальный 90 градусов, осн.400, R=300мм, горячеоцинкованная в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0043KHDZ ДКС

Крышка на угол горизонтальный 90 градусов DKC (ДКС) артикул lk0043khdz из серии L5 Combitech предназначена для закрытия угловых участков кабельного лотка, обеспечивая механическую и экологическую защиту проводов в сложных условиях эксплуатации.

Назначение и область применения

Эта крышка используется для герметичного перекрытия горизонтального поворота кабельного лотка под углом 90°. Она защищает кабели от пыли, влаги, механических повреждений и химических воздействий. Подходит для установки в промышленных помещениях, на объектах с высокой влажностью, в зонах с солевым туманом, на открытых площадках и в системах с частым мытьём.

Технические характеристики

• Материал: сталь
• Защитное покрытие: горячее цинкование - равномерный слой цинка, нанесённый методом погружения, обеспечивающий долговечную антикоррозийную защиту
• Основание: 400 мм - совпадает с шириной стандартного кабельного лотка серии L5 Combitech
• Радиус скругления: 300 мм - точно соответствует внутреннему радиусу углового переходника того же размера
• Цвет: светло-серый - единый цветовой ряд с другими элементами системы L5 Combitech
• Тип крепления: привинчивание - фиксация болтами через предустановленные отверстия
• Совместимость: да - полностью совместима с кабельными лотками серии L5 Combitech шириной 400 мм

Совместимость и монтаж

Крышка lk0043khdz рассчитана исключительно на использование с угловыми элементами L5 Combitech шириной 400 мм и радиусом 300 мм. Устанавливается поверх уже смонтированного углового переходника. Комплект поставки включает все необходимые крепёжные элементы: болты, гайки и соединительные пластины (артикулы CM030508, CM100500, 37501), что исключает необходимость докупать детали.

Монтаж выполняется в следующем порядке:

1. Убедитесь, что угловой элемент установлен правильно и выровнен.
2. Приложите крышку сверху, совмещая отверстия.
3. Закрутите крепёж до упора - не переусердствуйте, чтобы не деформировать тонкий металл.
4. Проверьте плотность прилегания по всей длине - щели недопустимы.

Безопасность и стандарты

Изделие соответствует требованиям к надёжности и долговечности для промышленных кабельных систем. Горячее цинкование обеспечивает соответствие нормам по коррозионной стойкости в соответствии с ГОСТ 14918 и ISO 1461. Применение в агрессивных средах допускается благодаря классу защиты IP65+ при правильном монтаже и отсутствии повреждений покрытия.

Преимущества

• Высокая устойчивость к коррозии - горячее цинкование служит в 2–3 раза дольше, чем холодное покрытие
• Полный комплект крепежа - не требуется докупать болты или пластины
• Точное соответствие геометрии - гарантирует герметичность без зазоров
• Совместимость с серийной продукцией - легко заменить или расширить систему без переделок
• Не требует окраски после монтажа - готов к работе сразу после установки

Ограничения применения

• Не применяется с лотками других серий или шириной, отличной от 400 мм
• Не рекомендовано использовать в местах постоянного контакта с открытым пламенем или температурой выше +80 C - возможна потеря адгезии цинкового слоя
• При механических ударах по кромкам возможно отслоение покрытия - необходимо избегать падений при транспортировке
• Не предназначен для нагрузки на саму крышку - она не несёт вес кабелей, только защищает их

Примеры использования

• Закрытие поворотов кабельных трасс на заводах с мойкой оборудования
• Прокладка силовых кабелей в пищевой промышленности - где важна чистота и устойчивость к влаге
• Монтаж в портовых терминалах - там, где есть солевой туман и высокая влажность
• Обустройство кабельных каналов наружных осветительных сетей

Практические советы

• Перед монтажом проверьте, что радиус скругления углового элемента именно 300 мм - иначе крышка не сядет плотно
• При использовании в агрессивной среде периодически осматривайте крепёж - коррозия может начаться с него раньше, чем с крышки
• Не используйте металлические шпатели при установке - они могут поцарапать цинк; лучше применять пластиковые или деревянные инструменты
• Если крышка повреждена - замените её, а не пытайтесь восстановить краской: цинк работает как анодная защита, и любое покрытие поверх него снижает эффективность
• Для удобства сборки - собирайте всю секцию лотка с крышками заранее на земле, затем поднимайте целым модулем
