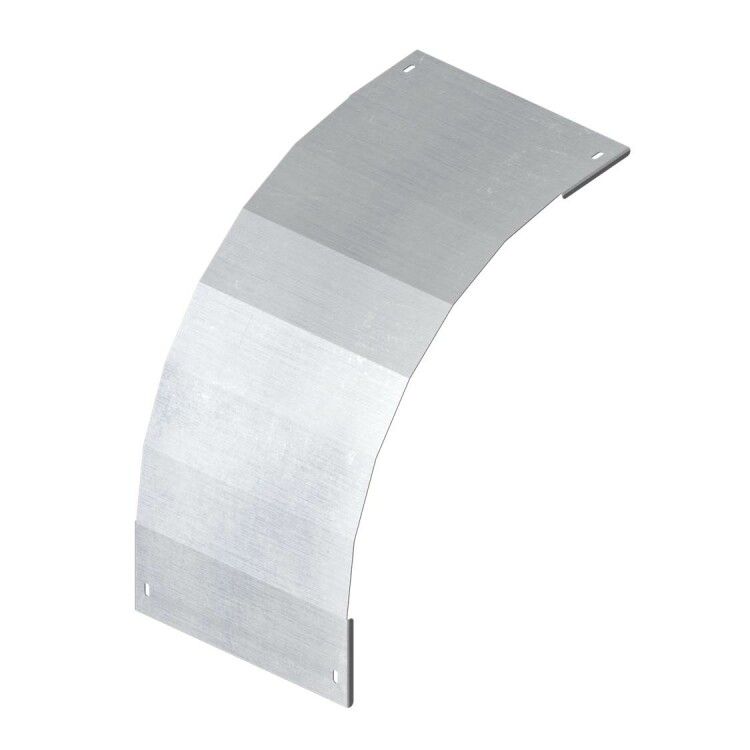

Крышка на угол вертикальный внешний 90 градусов, 80х300 R600, горячеоцинкованная в комплекте с крепежными элементами исоединительными пластинами, необходимыми для монтажа - LKO8630KHDZ ДКС

Крышка на угол вертикальный внешний 90 градусов DKC (арт. lko8630khdz) предназначена для защиты кабельной трассы в местах поворотов лотков с высотой борта 80 мм и шириной 300 мм. Изделие выполнено из оцинкованной стали с радиусом закругления R=600 мм и оснащено комплектом крепежа для быстрого монтажа.

Назначение и область применения

Крышка на угол вертикальный внешний 90 градусов DKC используется для герметичного перекрытия внешнего угла вертикальной кабельной трассы. Защищает кабели от механических повреждений, пыли, влаги и случайного доступа. Подходит для установки в промышленных помещениях, на объектах энергетики, транспорта и автоматизации - там, где требуется надежная защита кабелей в зонах изменения направления трассы.

Технические характеристики

• Тип изделия: крышка на угол вертикальный внешний
• Угол поворота: 90°
• Радиус закругления: R=600 мм
• Высота борта лотка: 80 мм
• Ширина основания лотка: 300 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Толщина стали: 1 мм
• Цвет: серый
• Тип крепления: защелка

Совместимость и монтаж

Крышка DKC совместима с лотками серии L5 Combitech и другими моделями, имеющими аналогичные габариты: высоту борта 80 мм и ширину 300 мм. Монтаж осуществляется без инструментов: крышка фиксируется на угловом участке лотка с помощью защелок. Комплект включает соединительные пластины и крепежные элементы - они обеспечивают плотное прилегание и жесткую связь между смежными элементами трассы. Убедитесь, что поверхность лотка чистая и не имеет деформаций перед установкой.

Преимущества

• Горячее цинкование обеспечивает долговечную коррозионную стойкость даже в агрессивных средах
• Закругление R=600 мм снижает риск перегиба кабелей при прокладке
• Фиксация защелкой позволяет выполнять монтаж и демонтаж без болтов и шурупов
• Комплектность исключает необходимость докупать крепеж - все элементы уже в наличии
• Стандартная толщина 1 мм гарантирует достаточную жесткость при сохранении легкости

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - хотя покрытие защищает от влаги, изделие не имеет IP-рейтинга
• Не рекомендуется применять с лотками других габаритов (высота борта ≠ 80 мм, ширина ≠ 300 мм)
• Из-за формы и радиуса не подходит для внутренних углов или острых поворотов менее 90°
• Не рассчитана на нагрузки свыше массы стандартного кабельного лотка - не использовать как несущую конструкцию

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в распределительном щите
• Обход колонн и трубопроводов в производственных цехах
• Прокладка силовых кабелей в многоквартирных домах при выводе трассы через этажи
• Аппаратные комнаты серверных и телекоммуникационных узлов

Практические советы

• Перед монтажом проверьте соответствие габаритов лотка - точные значения: 80×300 мм
• При сборке длинных трасс используйте соединительные пластины из комплекта для равномерного распределения усилий
• Не применяйте силовые методы при защелкивании - это может повредить кромки или вызвать деформацию
• Для длительной эксплуатации в сырых помещениях периодически осматривайте места стыков на предмет коррозии - даже оцинкованная сталь требует контроля
• Этот элемент можно комбинировать с крышками других типов из серии L5 Combitech - система совместима по системе крепления
