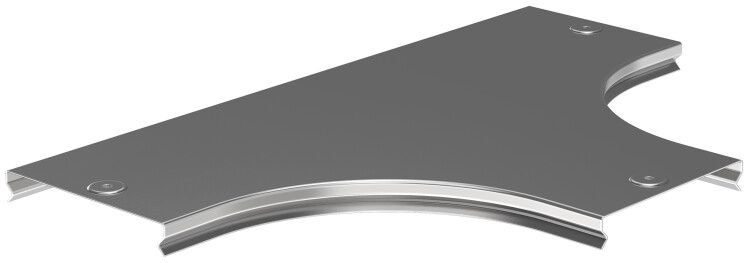

Крышка разветвителя T-образ. плавн. тип Г01 ESCA 50мм IEK CRT01D-0-050-08

Крышка разветрителя Т-образная плавный тип Г01 ESCA 50мм от IEK - это защитный элемент для кабельных трасс, обеспечивающий доступ к соединениям в T-разветвителе без вскрытия всей системы. Артикул crt01d-0-050-08 предназначен для установки на аксессуары серии ESCA с диаметром 50 мм.

Назначение и область применения

Крышка разветрителя Т-образная плавный тип Г01 ESCA 50мм устанавливается поверх T-разветвителя в кабельной трассе, чтобы обеспечить быстрый и безопасный доступ к месту ответвления кабелей. Применяется там, где требуется периодический осмотр, ремонт или модификация проводки - например, на промышленных объектах, в распределительных щитах, на конвейерах или в системах автоматизации. Эта крышка не защищает от внешних воздействий, но предотвращает случайное прикосновение к внутренним частям и сохраняет порядок в трассе.

Технические характеристики

• Материал: сталь с оцинкованным покрытием по методу Сендзимира - защитный слой цинка не менее 10 мкм
• Толщина стенки: 0,8 мм
• Тип крепления: защелка - фиксация без инструментов
• Степень защиты: IP00 - не имеет защиты от пыли и воды, рассчитана на использование внутри закрытых помещений
• Цвет: светло-серый
• Диапазон рабочих температур: от –50 C до +40 C
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию в помещениях с умеренным, холодным и влажным климатом
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Крышка совместима исключительно с T-разветвителями серии ESCA с наружным диаметром 50 мм. Монтаж выполняется вручную: крышку просто надевают на разветвитель до характерного щелчка защелки. Инструменты не требуются. Для демонтажа достаточно потянуть за край крышки - она легко отщелкивается. Не используйте эту крышку на разветвителях других серий или диаметрами отличными от 50 мм - возможна некорректная посадка и потеря герметичности (хотя IP00 не предусматривает герметичность, плотное прилегание важно для механической устойчивости).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, который регламентирует конструкцию и материалы для кабельных каналов и аксессуаров. Благодаря оцинкованному покрытию материал устойчив к коррозии в условиях нормальной влажности. Однако, поскольку степень защиты IP00 не предполагает никакую защиту от влаги и пыли, применение вне закрытых помещений запрещено - риск поражения током и повреждения кабелей возрастает.

Преимущества

• Простая и быстрая установка благодаря механизму защелки - экономит время при обслуживании
• Высокая прочность стального корпуса - выдерживает механические нагрузки в промышленной среде
• Долговечность: срок службы 20 лет при правильном монтаже и условиях эксплуатации
• Оцинкованное покрытие по методу Сендзимира гарантирует равномерную защиту от ржавчины даже на кромках и гранях
• Совместимость с целой серией ESCA - позволяет использовать в единой системе кабельной трассы

Ограничения применения

• Не применяется на открытом воздухе - IP00 не защищает ни от влаги, ни от пыли
• Не используется в взрывоопасных зонах - отсутствует защита от искр и перегрева
• Не подходит для кабельных трасс с высокой вибрацией без дополнительной фиксации - защелка может ослабнуть
• Запрещено использовать с разветвителями другого диаметра - 50 мм является единственной подходящей величиной
• Не заменяет основную крышку канала - служит только для доступа к точке ответвления

Примеры использования

• На заводе: доступ к кабелю питания станка через T-ответвление в металлическом кабельном канале
• В логистическом комплексе: обслуживание датчиков на конвейере без демонтажа всего участка трассы
• В административном здании: подключение нового оборудования к существующей силовой линии в шахте кабельных каналов
• В распределительном щите: временное подключение тестового оборудования к группе кабелей

Практические советы

• Перед установкой проверьте, что разветвитель ESCA 50 мм полностью собран и не имеет деформаций - иначе крышка не защелкнется
• При многократном открывании следите за состоянием защелки - при появлении трещин или люфтов замените крышку
• Не используйте для кабелей с напряжением выше 1000 В - изделие не предназначено для высоковольтных систем
• При хранении держите в сухом месте - хотя металл оцинкован, длительный контакт с влагой снижает долговечность
• Если нужна защита от пыли и брызг - выбирайте другие модели с IP54/IP65; эта крышка - только для удобства доступа
