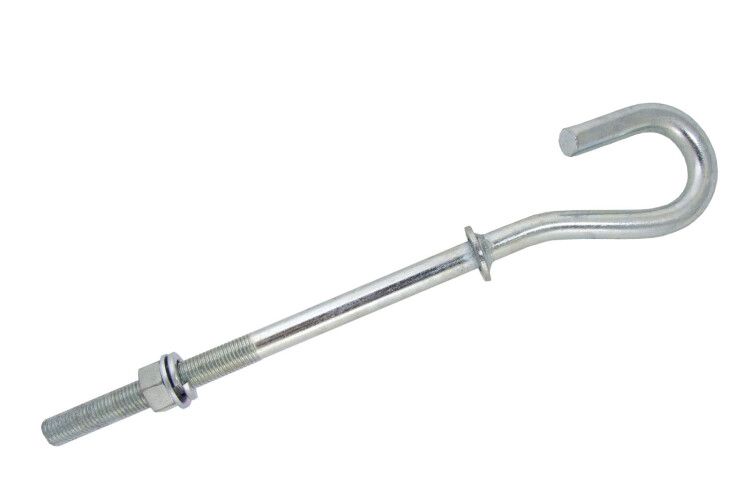

Крюк монтажный сквозной КМС-16/240 (В16/240, SOT21.116) | SQ0412-0014 TDM

Крюк монтажный сквозной КМС-16/240 (В16/240, SOT21.116) от TDM ELECTRIC предназначен для надёжного крепления и подвески проводов на воздушных линиях электропередач напряжением до 1 кВ. Его прочная стальная конструкция с горячим цинкованием обеспечивает долгую службу даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Крюк монтажный сквозной КМС-16/240 используется для фиксации и подвески проводов на опорах ЛЭП до 1 кВ. Подходит для установки на столбах, где требуется жесткая точка крепления с возможностью последующего подключения новых абонентов. Применяется в городской и сельской электросети, на участках с высокой влажностью, в том числе в регионах с суровым климатом.

Технические характеристики

• Предельная нагрузка: 15 000 Н (1,5 тонны силы)
• Диаметр стержня/хвостовика: 14,5 мм
• Материал: углеродистая сталь
• Длина резьбы: 120 мм
• Длина прямой части: 260 мм
• Общая длина: 360 мм
• Внутренний диаметр глазка: 40 мм
• Защитное покрытие: горячее цинкование

Совместимость и монтаж

Крюк монтажный сквозной КМС-16/240 совместим с болтами и гайками стандарта M14–M16. Для монтажа необходимо просверлить отверстие в опоре с диаметром не менее 15 мм. Хвостовик вставляется сквозным способом, после чего закрепляется двумя гайками - одна снизу, вторая сверху. Глазок диаметром 40 мм позволяет свободно проходить проводам сечением до 95 мм2. Установка выполняется с использованием обычного гаечного ключа.

Безопасность и стандарты

Крюк соответствует требованиям безопасности для оборудования распределительных сетей до 1 кВ. Горячее цинкование защищает металл от коррозии в соответствии с ГОСТ 9.306. Конструкция выдержана в рамках требований к механической прочности для монтажных элементов ЛЭП. Сертификация продукта подтверждает соответствие нормам для работы в открытых условиях.

Преимущества

• Высокая несущая способность - 15 кН - позволяет использовать крюк для тяжёлых проводов и многожильных кабелей
• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с гальванизацией холодным методом
• Сквозной тип крепления исключает риск выпадения при вибрациях и нагрузках
• Удобная форма глазка обеспечивает легкую замену провода без демонтажа всего крепления

Ограничения применения

• Не предназначена для использования в системах выше 1 кВ - превышение напряжения недопустимо
• Не рекомендуется применять в средах с постоянным контактом с химически активными веществами (например, кислоты, щелочи)
• Работает только в статических режимах - не предназначен для динамической нагрузки, ударных или вращательных усилий
• Запрещено использование с повреждённой резьбой или деформированным глазком

Примеры использования

• Подвеска СИП-4 70 мм2 на деревянной опоре в частном секторе
• Фиксация ответвления к дому от основной ЛЭП
• Крепление провода на железобетонной опоре в зоне с высокой влажностью
• Замена старого кронштейна на новом участке сети без изменения конструкции опоры

Практические советы

• Перед установкой проверьте целостность резьбы и наличие равномерного слоя цинка - трещины и потёртости снижают долговечность
• При затяжке гаек используйте момент 30–40 Нм - переусиливать нельзя, чтобы не повредить резьбу
• Учитывайте посадочный диаметр 14,5 мм - выбирайте болты и шайбы с допуском +0,2 мм
• Для защиты от окисления в местах соединений можно нанести тонкий слой смазки типа WD-40 или графитовой пасты
• Проверяйте состояние крюка КМС-16/240 ежегодно - особенно после зимних нагрузок и гололёда
