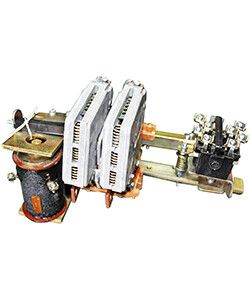

Контактор КТП-6632С У3 2п 250А 110В 2НО+2НЗ Электротехник ET012693

Контактор КТП-6632С У3 от Электротехник - это электромагнитный контактатор для управления мощными нагрузками в промышленных системах. Он рассчитан на работу с током до 250 А при напряжении 110 В и подходит для частых циклов включения-выключения. Артикул et012693 соответствует модели с двумя замыкающими и двумя размыкающими контактами.

Назначение и область применения

Контактор КТП-6632С У3 предназначен для дистанционного включения и отключения электроприёмников, таких как двигатели, нагревательные элементы, конвейеры и компрессоры. Он работает в сетях переменного тока с частотой 50 Гц и напряжением до 660 В. Подходит для установки в распределительных щитах, на станках и в автоматизированных линиях, где требуется надёжное управление большими токами.

Технические характеристики

• Номинальный ток: 250 А
• Напряжение катушки управления: 110 В переменного тока
• Число полюсов: 2
• Количество контактов: 2 замыкающих + 2 размыкающих (2з+2р)
• Исполнение: открытое, с естественным воздушным охлаждением
• Рабочая частота сети: 50 Гц
• Максимальное рабочее напряжение: 660 В
• Климатическое исполнение: У3 (для умеренного климата, с возможностью работы при температуре от −40 C до +40 C)

Совместимость и монтаж

Контактор КТП-6632С У3 монтируется на DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые зажимы, допускающие провода сечением до 50 мм2. Управляющая катушка подключается к цепям контроля через клеммы A1–A2. Обязательно соблюдать полярность при подаче напряжения 110 В на катушку. Монтаж следует выполнять в вертикальном положении +-15°, чтобы обеспечить нормальную работу механизма.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Конструкция защищает от случайного прикосновения к токоведущим частям при установленной крышке. Наличие механической блокировки предотвращает самопроизвольное включение при срабатывании защиты.

Преимущества

• Высокая коммутационная износостойкость благодаря качественным контактам из серебросодержащего сплава
• Устойчивость к перегрузкам и кратковременным импульсам тока
• Простота обслуживания: доступ к контактам без демонтажа всего устройства
• Надёжная работа в условиях колебаний напряжения +-10% от номинала

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью, агрессивными газами или постоянной влажностью - из-за открытого исполнения
• Запрещено использовать в качестве выключателя нагрузки при токе выше 250 А
• Не рекомендуется применять в цепях постоянного тока - только для переменного тока 50 Гц
• Не подходит для частого включения/отключения более 1200 раз в час - риск перегрева катушки

Примеры использования

• Управление асинхронными двигателями насосов и вентиляторов в системах водоснабжения
• Переключение групп нагревателей в термических печках
• Автоматизация конвейерных линий на пищевых и химических производствах
• Подключение компрессоров в системах сжатого воздуха

Практические советы

• При выборе контактора проверьте соответствие напряжения катушки (110 В) вашей цепи управления - неверное напряжение вызывает отказ или перегрев
• Для длительной службы используйте дополнительные RC-цепочки или варисторы для гашения помех на катушке
• Обеспечьте достаточную вентиляцию вокруг контактора - он не имеет принудительного охлаждения
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации; при оплавлении или налёте оксидов - замените или зачистите
• При использовании в составе системы аварийного отключения - убедитесь, что блокировка совпадает с типом контакта (замыкающий/размыкающий)
