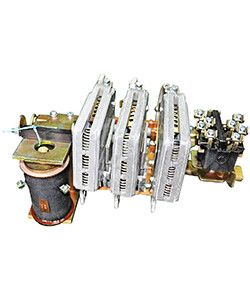

Контактор КТП-6633 У3 3п 250А 110В 2НО+2НЗ Электротехник ET005477

Контактор электромагнитный КТП-6633Б У3 от Электротехник - устройство для автоматического включения и отключения мощных нагрузок в цепях переменного тока. Подходит для управления двигателями, нагревательными элементами и другим оборудованием с током до 250 А. Артикул et005477 соответствует модели с двумя нормально замкнутыми и двумя нормально разомкнутыми контактами.

Назначение и область применения

Контактор электромагнитный КТП-6633Б У3 используется для дистанционного управления электрооборудованием: запуск и остановка двигателей, переключение режимов работы оборудования, управление системами отопления и освещения. Применяется в промышленных установках - на станках, конвейерах, насосных станциях, вентиляционных системах. Напряжение катушки 110 В позволяет использовать его в сетях с пониженным управляющим напряжением, что повышает безопасность обслуживания.

Технические характеристики

• Номинальный ток контактов: 250 А
• Частота сети: 50 Гц
• Напряжение катушки: 110 В переменного тока
• Количество полюсов: 3
• Конфигурация вспомогательных контактов: 2 нормально замкнутых (2НЗ) + 2 нормально разомкнутых (2НО)
• Максимальное рабочее напряжение: до 660 В переменного тока
• Исполнение: открытое, с естественным воздушным охлаждением
• Климатическое исполнение: У3 (для умеренного климата, температурный диапазон от −25 C до +40 C)

Совместимость и монтаж

Контактор КТП-6633Б У3 монтируется на DIN-рейку шириной 35 мм. Для подключения силовых цепей используются болтовые зажимы - допускаются провода сечением до 95 мм2. Управляющая катушка подключается через два вывода, расположенных на передней панели. Перед установкой проверьте соответствие напряжения катушки (110 В) источнику управления. Открытый тип корпуса требует защиты от попадания пыли, влаги и механических воздействий - рекомендуется установка в щите или защищённой зоне.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Обеспечивает коммутацию токов до 8 Iн при частоте включения до 1200 раз/час. Не предназначен для работы в условиях взрывоопасной среды, повышенной влажности выше 90 % или постоянного воздействия воды. Не имеет функции тепловой защиты - для защиты от перегрузок требуется внешний тепловое реле.

Преимущества

• Высокая коммутационная способность - надёжно работает даже при частых включениях
• Универсальная конфигурация контактов (2НО+2НЗ) позволяет реализовать сложные схемы управления
• Стандартное исполнение DIN-рейки - легко интегрируется в существующие распределительные шкафы
• Низкий уровень помех при работе благодаря качественной изоляции и экранированию

Ограничения применения

• Не применяется в помещениях с высокой запылённостью или влажностью - отсутствует защита IP
• Не рассчитан на работу при температурах ниже −25 C и выше +40 C
• Не содержит встроенной защиты от перегрузки - обязательно использование внешнего теплового реле
• Подходит только для переменного тока - нельзя применять в цепях постоянного тока

Примеры использования

• Управление трёхфазным асинхронным двигателем мощностью до 110 кВт
• Переключение между основным и резервным источником питания в системах бесперебойного электроснабжения
• Автоматизация системы вентиляции с возможностью сигнализации состояния (через НЗ и НО контакты)
• Работа в качестве исполнительного устройства в системах управления технологическими процессами

Практические советы

• При монтаже соблюдайте минимальную свободную площадь вокруг контактора - обеспечьте достаточную циркуляцию воздуха для охлаждения
• Проверяйте затяжку болтов соединений после первых нескольких включений - термические циклы могут вызвать ослабление
• Для длительной службы используйте контактор только с совпадающим напряжением катушки - превышение 110 В приведёт к выходу из строя
• Если требуется защита от перегрузки - выбирайте тепловое реле серии РТЛ или аналогичное, подходящее по току (до 250 А)
• Не устанавливайте рядом с источниками сильных магнитных полей - это может вызвать ложное срабатывание
