Муфта кабельная концевая 1кВ 1ПКТнг-LS-1-10/25-Б КВТ 66832

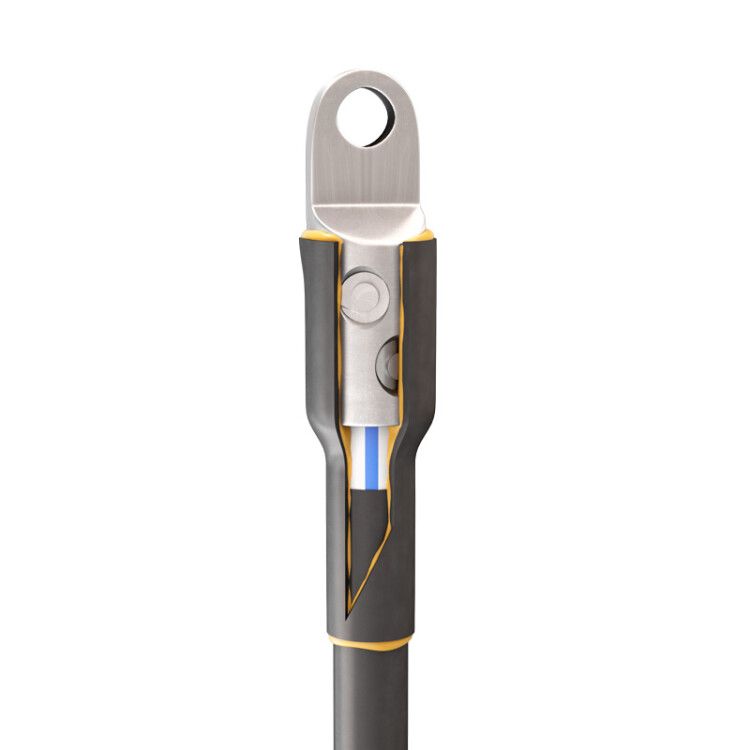

Муфта кабельная концевая 1ПКТнг-LS-1-10/25-Б с болтовыми наконечниками от бренда КВТ - это универсальное решение для герметичного оконцевания одножильных кабелей до 1 кВ с сечением 10–25 мм2. Изделие сочетает надёжное электрическое соединение через болтовые наконечники и полную изоляцию за счёт термоусаживаемой манжеты с клеевым слоем, что делает его подходящим как для внутренних, так и для наружных условий.

Назначение и область применения

Муфта 1ПКТнг-LS-1-10/25-Б используется для оконцевания кабельных жил, когда требуется создать прочное, герметичное и безопасное соединение между кабелем и внешним оборудованием - например, автоматом, контактом, шиной или зажимом. Подходит для монтажа на объектах с высокими требованиями к пожаробезопасности: жилые дома, офисы, промышленные помещения, подстанции, наружные линии связи и энергообеспечения.

• Заканчивает кабели перед подключением к коммутационному оборудованию
• Обеспечивает защиту от влаги, пыли и механических повреждений
• Подходит для ремонта и модернизации существующих линий
• Рекомендована для аварийно-ремонтных бригад благодаря быстрому монтажу

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 1
• Сечение кабеля: 10–25 мм2 (универсальный диапазон)
• Тип изделия: концевая муфта
• Тип кабеля: одножильный
• Исполнение: термоусаживаемая, нг-LS (не распространяет горение, малое выделение дыма и газов)
• Материал: термопластик негорючий с клеевым слоем
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Коэффициент усадки: до 4:1
• Стандарт: ТУ 3599-006-97284872-2006
• Комплектация: болтовой наконечник с рядным расположением болтов + термоусаживаемая трубка

Совместимость и монтаж

Муфта 1ПКТнг-LS-1-10/25-Б совместима с любыми одножильными кабелями с изоляцией из ПВХ, СПЭ, ЭПР или резины, включая популярные типы: АВВГ, ВВГнг-LS, NYM, ПвВГ, КГ, РВГнг-LS и другие. Установка выполняется путём термоусадки с помощью тепловой пушки или газовой горелки.

Пошаговый монтаж:

1. Защитите кабель от повреждений, снимите внешнюю изоляцию на нужную длину.
2. Наденьте термоусаживаемую трубку на кабель, оставив её свободно перемещаться.
3. Зачистите жилу, вставьте её в болтовой наконечник, затяните болты до срыва головок - это гарантирует правильный момент затяжки.
4. Передвиньте термоусаживаемую трубку на место соединения, равномерно прогревайте поверхность до полной усадки и появления клея по краям.

Не требует специальных инструментов кроме тепловой пушки. Монтаж возможен как внутри помещений, так и на открытом воздухе.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Изготовлена по ТУ 3599-006-97284872-2006
• Материалы классифицированы как нг-LS - не поддерживают горение и минимизируют выделение токсичных веществ при нагреве
• Клеевой слой обеспечивает герметичность, предотвращая попадание влаги и коррозию контактов
• Устойчива к УФ-излучению - не трескается и не деградирует под прямыми солнечными лучами

Преимущества

• Универсальность: один комплект покрывает весь диапазон сечений 10–25 мм2, снижает необходимость хранить множество размеров
• Автоматический контроль усилия затяжки: срывающиеся болтовые головки исключают перетягивание и недотягивание
• Высокая степень защиты IP67 после усадки - полностью герметичная конструкция
• Работает в экстремальных условиях: от сильных морозов до жары
• Легко проверяемый результат: наличие клея по краям - визуальный индикатор успешной усадки

Ограничения применения

• Не применяется для кабелей с медными жилами - данная модель предназначена **только** для алюминиевых токопроводящих жил
• Не рекомендуется использовать на кабелях с сечением менее 10 мм2 или более 25 мм2 - риск неплотной усадки и потери герметичности
• Требуется источник тепла (термическая пушка); невозможен монтаж без него
• Не предназначен для постоянного погружения в воду - хотя герметичен, не заменяет подводные соединения

Примеры использования

• Оконцовка кабеля АВВГнг-LS перед подключением к автоматическому выключателю в щитовой квартиры
• Завершение линии КГ на открытом участке трассы, где есть риск воздействия влаги и перепадов температур
• Ремонт поврежденного конца кабеля РВГнг-LS на промышленном конвейере
• Монтаж в распределительных пунктах на объектах с повышенными требованиями к пожарной безопасности

Практические советы

• Перед монтажом всегда проверяйте соответствие материала жилы - эта муфта работает **только с алюминием**, не используйте её на меди
• При работе в холодную погоду (ниже –20 C) предварительно согрейте муфту в помещении - это ускорит процесс усадки и повысит качество клеевого слоя
• При использовании газовой горелки держите пламя на расстоянии 15–20 см, двигайте равномерно - не фокусируйтесь на одном месте
• Проверяйте, чтобы клей выступил по всему периметру термоусаживаемой трубки - это главный признак герметичности
• Храните муфты в сухом месте, избегайте длительного воздействия прямого света - даже с УФ-защитой срок службы снижается при постоянном облучении
