Муфта кабельная концевая 1кВ 1ПКТнг-LS-1-500/630-Б КВТ 67076

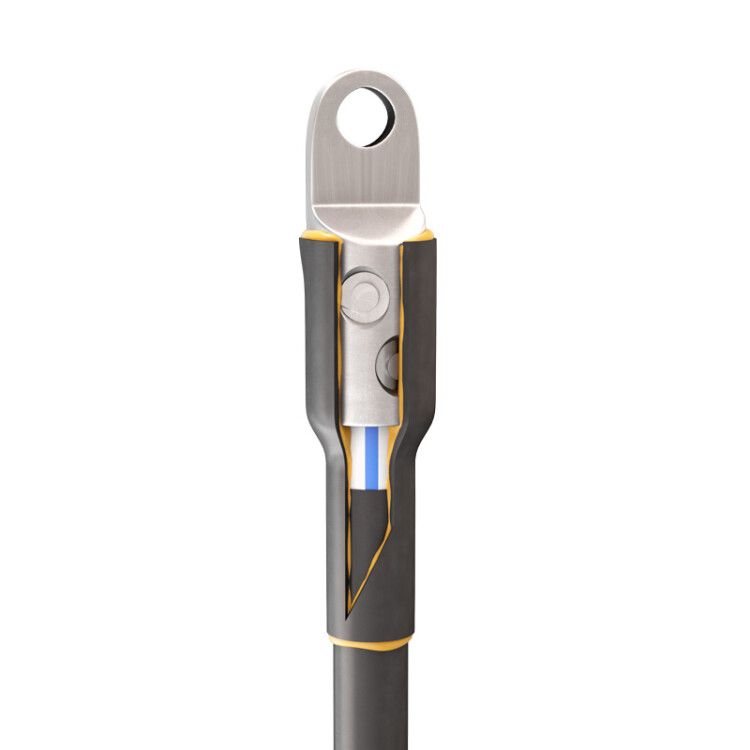

Муфта кабельная концевая 1ПКТнг-LS-1-500/630-Б с болтовыми наконечниками от бренда КВТ - это термоусаживаемое устройство для надежного и герметичного оконцевания одножильных кабелей сечением 500–630 мм2 на напряжение до 1 кВ. Подходит для внутренних и наружных установок, особенно там, где важны долговечность, защита от влаги и безопасность эксплуатации.

Назначение и область применения

Муфта 1ПКТнг-LS-1-500/630-Б используется для создания герметичного окончания кабельной жилы перед подключением к оборудованию - например, автоматическому выключателю, контактору, шинной системе или силовому трансформатору. Она защищает место соединения от влаги, пыли, химических воздействий и механических повреждений. Применяется в энергетике, промышленности, ЖКХ, на объектах с высокой влажностью или открытой средой - на столбах, в щитовых, кабельных колодцах, внутри зданий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 500–630 мм2
• Тип изделия: Концевая муфта
• Тип кабеля: Одножильный
• Исполнение: Термоусаживаемая
• Материал корпуса: Негорючий термопластик
• Материал изоляции: Пластик
• Цвет: Черный
• Диапазон рабочих температур: от –50 C до +50 C
• Коэффициент усадки: до 4:1
• Комплектация: Болтовой наконечник с рядным расположением болтов + термоусаживаемая манжета с клеевым слоем
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 1ПКТнг-LS-1-500/630-Б совместима с кабелями следующих типов: АВВГ, ВВГнг-LS, ПвВГ, ПвВГнг-LS, NYM, NYY, NYMнг-LS, КОГ1, КГ, РПГ, РВГ, РВГнг(А)-LS, РРГ, РРГнг(А)-LS. Подходит для круглых и секторных жил, как моножильных, так и многопроволочных. Монтаж выполняется путём нагрева термоусаживаемой трубки строительным феном - материал сужается, плотно облегая кабель, а клеевой слой заполняет все микронеровности, образуя герметичный барьер. Болтовой наконечник крепится к жиле через эксцентриковое отверстие; болты затягиваются до срыва головок - это гарантирует точный момент затяжки без перегрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 34839-2022 и выполнено по техническим условиям ТУ 3599-006-97284872-2006. Материалы негорючи, не поддерживают горение, что делает муфту 1ПКТнг-LS-1-500/630-Б подходящей для использования в помещениях с повышенными требованиями к пожаробезопасности. Устойчивость к УФ-излучению позволяет применять её на открытом воздухе без потери свойств. Клеевой слой не содержит токсичных веществ и не выделяет газов при нормальной эксплуатации.

Преимущества

• Универсальность: один комплект покрывает широкий диапазон сечений (500–630 мм2), снижает необходимость хранить множество размеров.
• Высокая герметизация: благодаря клеевому слою и усадке 4:1 исключена проникающая влага и коррозия.
• Стабильный контакт: болтовые наконечники с срывающимися головками обеспечивают воспроизводимую силу затяжки - не перетянуть и не недотянуть.
• Устойчивость к внешним факторам: работает при экстремальных температурах, не боится UV-излучения, влаги, перепадов давления.
• Легкий монтаж: требует только фена и базового инструмента - не нужна сварка или прессование.

Ограничения применения

Муфта 1ПКТнг-LS-1-500/630-Б **не применяется** на кабелях с медными жилами - она предназначена исключительно для алюминиевых токопроводящих жил. Также не рекомендуется использовать для кабелей с резиновой изоляцией сечением более 240 мм2. Температура окружающей среды при монтаже должна быть выше –10 C - при более низких значениях усадка будет неравномерной. Не предназначен для постоянного погружения в воду - хотя IP-защита высока, это не водонепроницаемый кабельный переход, а концевая муфта.

Примеры использования

• Оконцовка кабеля АВВГнг-LS 550 мм2 перед подключением к силовому щиту на промышленном предприятии.
• Завершение кабеля ПвВГнг-LS 630 мм2 на воздушной линии, выходящей из кабельной камеры.
• Подключение кабеля РВГнг(А)-LS к трансформатору в условиях повышенной влажности (например, насосная станция).
• Автономное решение для аварийной службы при замене поврежденного конца кабеля без демонтажа всей трассы.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - даже небольшое отклонение может нарушить герметичность.
• Не используйте открытый пламя для усадки - только строительный фен с регулируемой температурой. Нагревайте равномерно, начиная с середины манжеты.
• Обязательно зачистите жилу до металлического блеска - оксиды на алюминии снижают качество контакта.
• Проверяйте целостность клеевого слоя после усадки: он должен выступать по краям, как сплошной валик - это признак хорошей герметизации.
• Храните муфту 1ПКТнг-LS-1-500/630-Б в сухом месте, избегая прямого солнечного света - даже с УФ-защитой длительное воздействие может изменить эластичность материала.
