Муфта кабельная концевая 20кВ 1ПКВТ-20-150/240-Б КВТ 63985

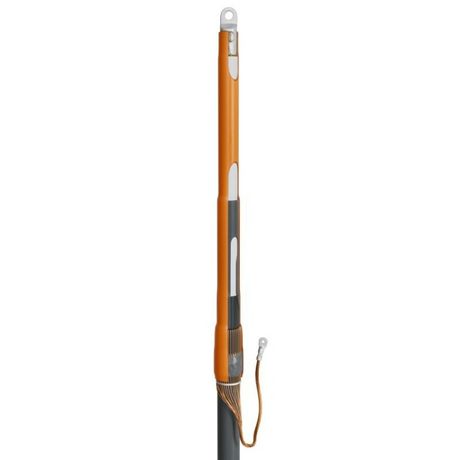

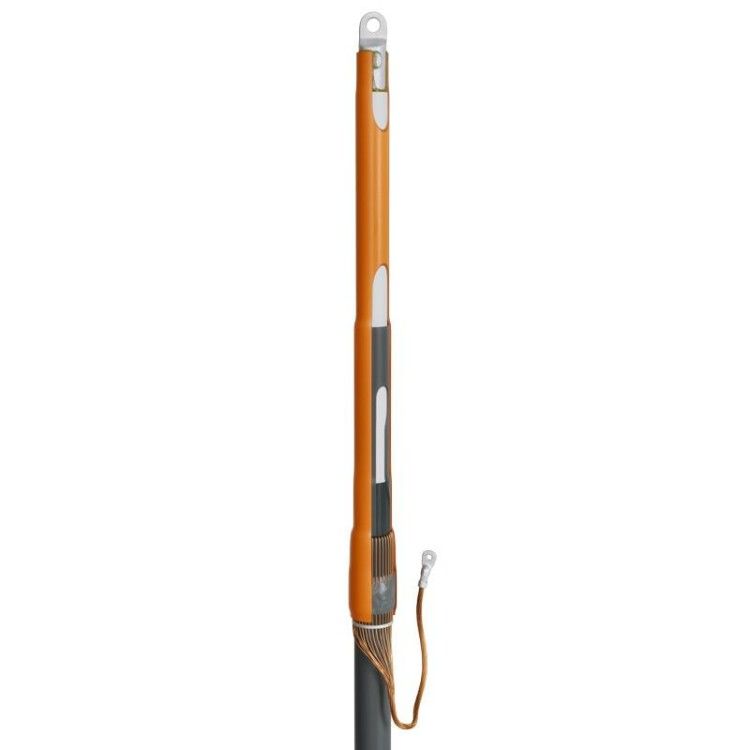

Муфта кабельная концевая 1ПКВТ-20-150/240-Б с болтовыми наконечниками КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 20 кВ. Продукт сочетает надежную электрическую изоляцию, герметичность и совместимость с распространёнными типами кабелей, что делает его удобным решением для монтажа в условиях повышенной влажности, перепадов температур и открытой среды.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-20-150/240-Б с болтовыми наконечниками КВТ используется для завершения одножильных кабелей с экранированием и изоляцией из сшитого полиэтилена. Она позволяет выполнить качественное оконцевание перед подключением к оборудованию - трансформаторам, рубильникам, кабельным вводам, распределительным устройствам. Подходит для установки внутри помещений и на открытом воздухе, в том числе в зонах с высокой запылённостью, влагой или перепадами температур.

Технические характеристики

• Номинальное напряжение: 20 кВ
• Рабочее сечение кабеля: 150–240 мм2
• Количество жил: одна
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Защита от трекинга: да (антитрекинговый материал)
• Галоген-free: да - материалы не содержат хлора, брома и других галогенов

Совместимость и монтаж

Муфта 1ПКВТ-20-150/240-Б с болтовыми наконечниками КВТ совместима с кабелями следующих типов: АПвПу, АПвПуг, АПвВ, АПвП2г, АПвПу2г. Установка выполняется методом термоусадки с применением пропановой горелки.

В комплект входят:

• Трубка выравнивания электрического поля - предотвращает концентрацию напряжения на срезе полупроводящего экрана;
• Антитрекинговая трубка внешней изоляции - защищает от поверхностных пробоев и UV-излучения;
• Термоплавкий клей - обеспечивает герметичность после нагрева;
• Болтовые наконечники на 35 кВ - подходят для подключения к шинам и контактам оборудования.

Заземление осуществляется через медный проволочный экран кабеля - он свивается и фиксируется на корпусе, но специальный наконечник для него в комплект не входит.

Необходимый инструмент: пропановая горелка ПГ (КВТ), набор для срыва головок НМБ-6 (КВТ), инструменты для зачистки изоляции и экрана.

Безопасность и стандарты

Муфта 1ПКВТ-20-150/240-Б с болтовыми наконечниками КВТ соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-005-97284872-2015. Все полимерные элементы изготовлены без галогенов (HF = Halogen Free), что исключает образование едких газов при возгорании. Антитрекинговая изоляция снижает риск поверхностных пробоев даже при загрязнении или влажности. Температурный диапазон –50/+50 C гарантирует работу в суровых климатических условиях.

Преимущества

• Высокая механическая прочность и долговечность благодаря термостойким материалам.
• Автоматическая герметизация за счет термоплавкого клея - не требует дополнительной заделки.
• Эффективное распределение электрического поля - снижает риск преждевременного выхода из строя.
• Устойчивость к ультрафиолету и атмосферным осадкам - подходит для наружной установки.
• Болтовые наконечники в комплекте - экономят время на подготовке контактов.
• Поддержка широкого спектра кабелей - универсальность для проектов различного типа.

Ограничения применения

• Не многожильные кабели - только для одножильных с экранированием.
• Требуется точное соответствие сечения кабеля (150–240 мм2); использование вне этого диапазона недопустимо.
• Не допускается монтаж при температуре ниже –50 C - материал становится хрупким.
• Не предназначен для постоянного погружения в воду - хотя IP-класс не указан, герметичность обеспечена лишь при правильном монтаже и не заменяет полностью водоизолированные решения.
• Не содержит заземляющего наконечника - требуется самостоятельная подготовка вывода экрана.

Примеры использования

• Оконцевание кабеля АПвПу от подземной ЛЭП к трансформаторной подстанции.
• Подключение кабеля к вводному щиту на воздушной линии 10–20 кВ.
• Формирование конца кабеля перед подключением к автоматическому выключателю в распределительном пункте.
• Работы на объектах ЖКХ, энергообъектах, железных дорогах - где важна надежность и долговечность.

Практические советы

• Перед монтажом проверьте сечение кабеля - используйте микрометр или штангенциркуль; отклонение более +-5% может повлиять на плотность усадки.
• Обязательно удалите все частицы полупроводящего экрана с поверхности изоляции - они вызывают местные скачки напряжения.
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так избежите образования пузырей и неплотного прилегания.
• Проверьте целостность термоплавкого слоя после остывания - он должен быть прозрачным и без вздутий.
• Для работы в холодную погоду прогрейте саму муфту до комнатной температуры минимум за 2 часа до начала монтажа.
• Храните изделие в сухом месте, избегая прямого света - длительное воздействие УФ может изменить цвет и эластичность материала.
