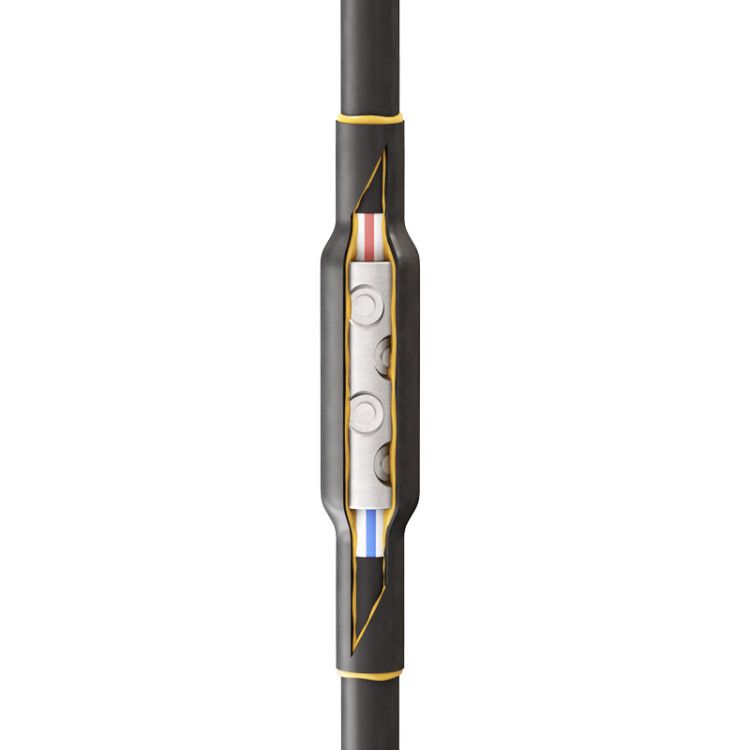

Муфта соединительная 1ПСТ-1-300/400-Б нг-LS с болт. соединителями | 67032 КВТ

Муфта кабельная соединительная 1ПСТнг-LS-1-300/400-Б с болтовыми соединителями от бренда КВТ — это универсальное решение для надёжного и герметичного соединения силовых кабелей с изоляцией из ПВХ или СПЭ на напряжение до 1 кВ. Подходит как для внутренней, так и для наружной установки, особенно эффективна в условиях перепадов температур и повышенной влажности.

Назначение и область применения

Муфта 1ПСТнг-LS-1-300/400-Б используется для создания герметичных соединений между кабелями с медными или алюминиевыми токопроводящими жилами. Назначена для работы в сетях до 1 кВ, где важны безопасность, долговечность и устойчивость к внешним воздействиям. Применяется при ремонте повреждённых участков кабельных линий, при прокладке новых трасс, а также в аварийных ситуациях. Особенно актуальна для объектов с высокими требованиями к пожаробезопасности — офисных зданий, метро, больниц, промышленных площадок.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 1
• Номинальное сечение проводника: 300–400 мм²
• Тип подключения: болтовое соединение с срывной головкой
• Способ монтажа: термоусадка с клеевым слоем
• Исполнение: нг-LS — негорючее, маловыделяющее дым и галогены
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: чёрный
• Рабочий температурный диапазон: от –50 °C до +50 °C
• Коэффициент усадки термотрубки: до 4:1
• Стандарт: ТУ 3599-006-97284872-2006
• Состав: безгалогенный материал

Совместимость и монтаж

Муфта 1ПСТнг-LS-1-300/400-Б совместима с кабелями следующих типов: АВВГ, ВВГнг-LS, ПвВГнг-LS, NYM, NYMнг-LS, NYY, а также их аналоги с алюминиевыми или медными жилами. Установка выполняется в три этапа:

1. Подготовка кабелей — зачистка изоляции и экрана согласно рекомендациям производителя.
2. Закрепление жил через болтовой соединитель с эксцентриковым отверстием — затяжка болтов происходит до автоматического срыва головок, что гарантирует точный момент затяжки без перегрузки.
3. Нагрев термоусаживаемой манжеты — равномерный прогрев феном вызывает усадку и активацию клеевого слоя, который герметично заполняет все щели и неровности поверхности.

Не требует специальных инструментов кроме теплового фена. Монтаж возможен как в помещении, так и на открытом воздухе.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Исполнение нг-LS означает, что материал не распространяет горение и выделяет минимальное количество дыма и токсичных веществ при нагреве — это важно для закрытых пространств. Отсутствие галогенов снижает риск образования коррозионно-активных продуктов при возгорании. Устойчивость к УФ-излучению позволяет использовать муфту вне помещений без дополнительной защиты.

Преимущества

• Универсальный дизайн — один комплект покрывает весь диапазон сечений 300–400 мм², исключает необходимость хранить несколько размеров.
• Автоматический контроль момента затяжки — срывные болты предотвращают недотяг и перетяг, обеспечивая стабильный электрический контакт.
• Высокая степень герметизации — клеевой слой под термоусадкой полностью заполняет микронеровности, исключая попадание влаги и пыли.
• Широкий температурный диапазон — работает даже в суровых климатических условиях, включая Арктику и пустыню.
• Лёгкая установка — не требует сварки, литейных форм или сложной подготовки.

Ограничения применения

Муфта 1ПСТнг-LS-1-300/400-Б не предназначена для соединения кабелей с напряжением выше 1 кВ. Также не следует применять её для кабелей с бумажной или маслонаполненной изоляцией. Особое внимание: модели с обозначением 1ПСТ-1-800(Б) нг-LS — только для алюминиевых жил; данная модель (300/400) подходит и для меди, и для алюминия. Не допускается использование при температурах ниже –50 °C или выше +50 °C. Не рекомендуется монтировать на кабелях с деформированными или сильно повреждёнными жилами — требуется предварительная проверка целостности.

Примеры использования

• Ремонт повреждённого кабеля ВВГнг-LS в подземном переходе метрополитена.
• Соединение двух участков кабеля NYMнг-LS в цеху с постоянной влажностью.
• Обустройство ответвления от основной линии питания на открытой трансформаторной подстанции.
• Быстрое восстановление линии после аварии на промышленном предприятии — муфта входит в состав аварийных наборов.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля указанному диапазону — 300–400 мм². Для меньших или больших сечений используйте другие модели.
• При работе на улице выбирайте время с минимальной влажностью воздуха — лишняя влага может замедлить процесс усадки.
• Используйте только профессиональный тепловой фен с регулировкой температуры — бытовые устройства могут не обеспечить равномерный прогрев.
• После монтажа проверьте герметичность — на поверхности не должно быть пузырей, трещин или непроклеенных участков.
• Храните муфту в сухом месте при температуре от –10 °C до +30 °C — длительное воздействие экстремальных температур может изменить свойства клея.
