Муфта соединительная 1ПСТ-1-500/630-Б нг-LS с болт. наконечниками | 67077 КВТ

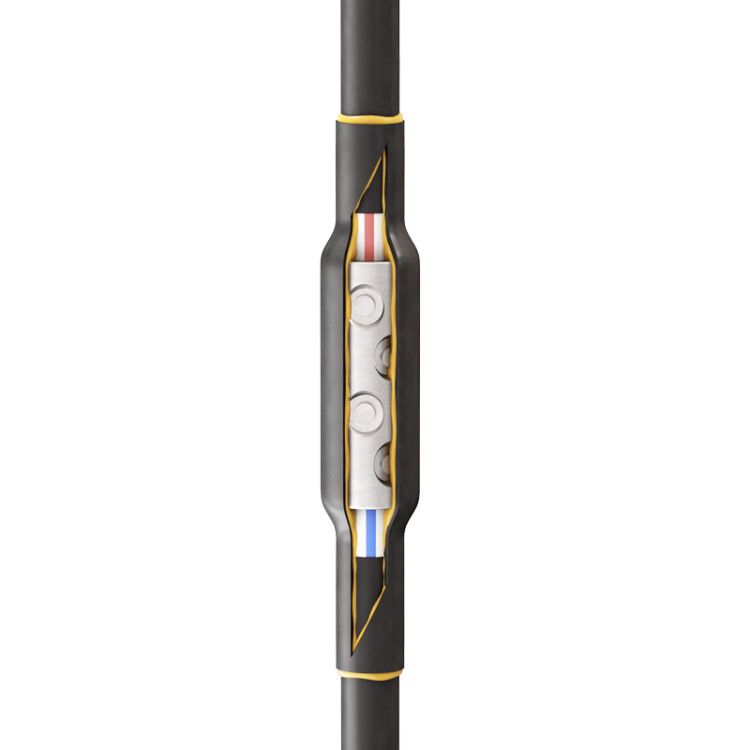

Муфта кабельная соединительная 1ПСТнг-LS-1-500/630-Б с болтовыми наконечниками от бренда КВТ - это универсальное решение для надёжного и герметичного соединения силовых кабелей с медными или алюминиевыми жилами сечением 500–630 мм2 на напряжение до 1 кВ. Подходит для внутренних и наружных установок, особенно там, где важны безопасность, долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Муфта 1ПСТнг-LS-1-500/630-Б используется для создания герметичных соединений между кабелями с пластмассовой изоляцией, работающими на напряжении до 1 кВ. Она применяется в сетях энергообеспечения, промышленных объектах, ЖКХ, транспорте и других зонах, где требуется высокая степень защиты от влаги, пыли и механических повреждений. Особенно актуальна для аварийного восстановления кабельных линий и постоянной прокладки в условиях открытого воздуха.

Технические характеристики

• Номинальное сечение проводника: 500–630 кв.мм
• Номинальное напряжение: 1 кВ
• Количество жил: 1
• Тип исполнения: термоусаживаемая, нг-LS (не распространяет горение, малое выделение дыма и газов)
• Материал: термопластик негорючий, без галогенов
• Тип наконечников: болтовые с срывной головкой
• Коэффициент усадки термоусаживаемой трубки: до 4:1
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Защита IP: не указана, но герметизация достигается за счёт клеевого слоя и усадки

Совместимость и монтаж

Муфта совместима с кабелями: АВВГ, NYM, NYY, АПвВГ, АВВГнг-LS, NYMнг-LS, АПвВГнг-LS. Подходит для круглых и секторных жил, однопроволочных и многопроволочных проводников. Монтаж выполняется путём термоусадки - нагревом тепловым феном до равномерной усадки манжеты. Болтовое соединение требует затяжки до срыва головок болтов - это гарантирует точный момент затяжки без перегрузки. Устройство имеет эксцентриковое отверстие для удобного центрирования кабеля. Комплект предназначен для установки как внутри помещений, так и на открытом воздухе.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-006-97284872-2006. Материалы не содержат галогенов - при возгорании не выделяют токсичные газы. Негорючесть (нг) и низкое дымообразование (LS) делают её безопасной для закрытых пространств, метрополитенов, тоннелей и общественных зданий. Устойчивость к УФ-излучению позволяет использовать её вне помещений без дополнительной защиты.

Преимущества

• Универсальный дизайн - один комплект покрывает широкий диапазон сечений (500–630 мм2), снижает необходимость хранить множество типоразмеров.
• Болтовое соединение с срывной головкой исключает человеческий фактор - автоматически обеспечивается оптимальный контактный натяг.
• Клеевой слой при усадке полностью заполняет микронеровности, обеспечивая водонепроницаемость и предотвращая коррозию контактов.
• Высокая механическая прочность после монтажа - усадка создаёт плотное, монолитное соединение.
• Устойчивость к экстремальным температурам - работает даже в холодных регионах при –50 C.
• Не требует специальных инструментов кроме теплового фена и ключа для затяжки болтов.

Ограничения применения

Муфта 1ПСТнг-LS-1-500/630-Б **не предназначена** для кабелей с алюминиевыми жилами - для них следует применять модель 1ПСТ-1-800(Б) нг-LS. Также не рекомендуется использовать в средах с постоянным погружением в воду (например, подводные кабельные трассы) - хотя герметична, она не сертифицирована для длительного подводного применения. Не подходит для кабелей с бумажной или маслонаполненной изоляцией. Температура окружающей среды во время монтажа должна быть выше –10 C для гарантированного расплавления клея.

Примеры использования

• Замена поврежденного участка кабеля АВВГнг-LS на подстанции.
• Соединение двух секций кабеля NYM в тоннеле метро.
• Обустройство ответвления от основной линии питания на промышленном предприятии.
• Восстановление кабельной линии после аварии в зимний период при минусовых температурах.
• Подключение кабеля к распределительному щиту на улице с использованием термоусадки вместо сварки.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля диапазону 500–630 мм2 - использование вне этого диапазона нарушает герметичность и безопасность.
• При работе с многопроволочными жилами - аккуратно расправьте провода перед введением в соединитель, чтобы избежать “загибов” и плохого контакта.
• Нагревайте термоусаживаемую трубку равномерно, начиная с центра и двигаясь к краям - это предотвращает образование воздушных пузырей.
• После монтажа проверьте целостность усадки: поверхность должна быть гладкой, без вздутий и трещин.
• Храните муфту в сухом месте при температуре от –10 до +30 C - перегрев или заморозка могут повредить клеевой слой.
• Для ремонтных бригад рекомендуется иметь в наличии несколько комплектов - они экономят время при аварийных работах.
