Муфта кабельная концевая 1кВ 1ПКТнг-LS-1-300/400-Б КВТ 67031

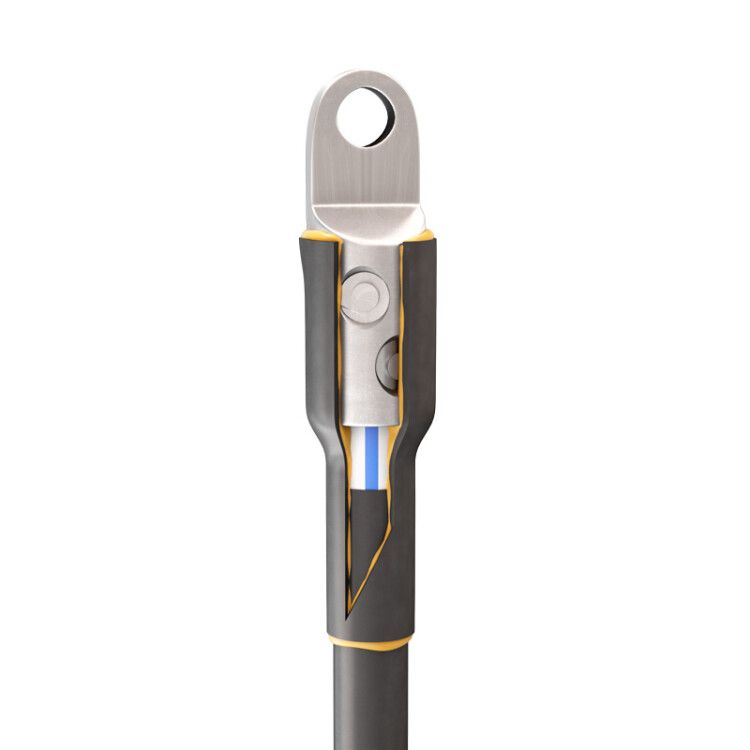

Муфта кабельная концевая 1кВ 1ПКТнг-LS-1-300/400-Б с болтовыми наконечниками от бренда КВТ предназначена для надёжного и герметичного оконцевания силовых кабелей сечением 300–400 мм² на напряжение до 1 кВ. Изделие сочетает термоусадку с болтовым зажимом, что делает его удобным для монтажа как на объектах, так и в условиях аварийного восстановления.

Назначение и область применения

Муфта кабельная концевая 1кВ 1ПКТнг-LS-1-300/400-Б используется для герметичного оконцевания кабелей и проводов с пластмассовой (ПВХ, СПЭ), резиновой или ЭПР изоляцией на напряжение до 1 кВ. Подходит для работы в закрытых помещениях и на открытом воздухе. Применяется в энергетике, ЖКХ, промышленности, на транспорте и в системах автоматизации. Особенно рекомендована для ремонтно-аварийных служб благодаря быстрому монтажу и высокой надёжности соединения.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 300–400 мм²
• Тип изделия: концевая муфта
• Способ монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Исполнение: нг-LS (не распространяет горение, малое выделение дыма и газов)
• Цвет: черный
• Диапазон рабочих температур: от –50 °C до +50 °C
• Коэффициент усадки термотрубки: до 4:1
• Нормативный документ: ТУ 3599-006-97284872-2006
• Комплектация: болтовой наконечник с рядным расположением болтов + термоусаживаемая манжета с клеевым слоем

Совместимость и монтаж

Муфта 1ПКТнг-LS-1-300/400-Б совместима с любыми типами проводников: круглыми и секторными, моножильными и многопроволочными. Устанавливается на кабели следующих типов: АВВГ, ВВГнг-LS, ПвВГ, ПвВГнг-LS, NYM, NYY, NYMнг-LS, КОГ1, КГ, РПГ, РВГ, РВГнг(А)-LS, РРГ, РРГнг(А)-LS. Монтаж выполняется путём нагрева термоусаживаемой манжеты строительным феном. Болтовой наконечник крепится к жиле через эксцентриковое отверстие — затяжка болтов происходит до срыва головок, что гарантирует точный момент затяжки без перегрузки. Клеевой слой при нагреве равномерно заполняет микронеровности, обеспечивая герметичность. Комплект универсален и может использоваться как для внутреннего, так и для наружного монтажа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 34839-2022 и выполнено в исполнении нг-LS — материал не поддерживает горение и минимизирует выделение дыма и токсичных газов при воздействии огня. Это делает муфту безопасной для использования в замкнутых пространствах, таких как тоннели, шахты, кабельные этажи и подземные коммуникации. Негорючий термопластик и устойчивая к УФ-излучению оболочка повышают долговечность при эксплуатации на открытом воздухе.

Преимущества

• Универсальный дизайн — один комплект покрывает весь диапазон сечений 300–400 мм², исключает необходимость подбора нескольких моделей
• Автоматический контроль усилия затяжки: срывные головки болтов предотвращают недотяг и перетяг, обеспечивая стабильный электрический контакт
• Высокая степень герметизации за счёт клеевого слоя и коэффициента усадки 4:1
• Стойкость к экстремальным температурам и атмосферным воздействиям
• Не требует специальных инструментов — достаточно фена и обычного ключа
• Подходит для алюминиевых и медных жил (кроме модели 1ПКТ-1-800(Б), которая предназначена только для алюминия)

Ограничения применения

Муфта 1ПКТнг-LS-1-300/400-Б не предназначена для использования на кабелях с сечением менее 300 мм² или более 400 мм². Не применяется для кабелей с бумажной изоляцией или маслонаполненных систем. Модель 1ПКТ-1-800(Б) (другой артикул) допускается использовать **только** с алюминиевыми жилами — для меди она не подходит. Не следует применять в средах с постоянным контактом с химически активными жидкостями (например, растворители, кислоты) без дополнительной защиты.

Примеры использования

• Завершение кабеля АВВГнг-LS перед входом в распределительный щит
• Оконцевание силового кабеля 3×300 мм² на столбе ЛЭП
• Восстановление повреждённого конца кабеля NYM после ремонта трассы
• Установка на выходе кабеля из траншеи в кабельном колодце
• Обустройство временного питания на стройплощадке с использованием кабеля КГ

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля диапазону 300–400 мм² — использование вне этого диапазона снижает надёжность соединения
• При работе с алюминиевыми жилами используйте антиоксидантную пасту на контактной поверхности — это продлит срок службы соединения
• Нагревайте термоусадку равномерно, начиная с центра манжеты, двигаясь к краям — так избежите образования воздушных пузырей
• Убедитесь, что кабельная жила полностью введена в болтовой наконечник до упора — эксцентриковое отверстие позволяет точно центрировать жилу даже при секторном сечении
• Храните муфту в сухом месте при температуре от –10 °C до +30 °C — длительное воздействие низких температур может сделать термопластик хрупким
• Проверяйте целостность клеевого слоя перед монтажом — наличие трещин или высыхания указывает на нарушение условий хранения
