Муфта соединительная 1ПСТ-1-70/120-Б нг-LS с болт. соединителями | 66839 КВТ

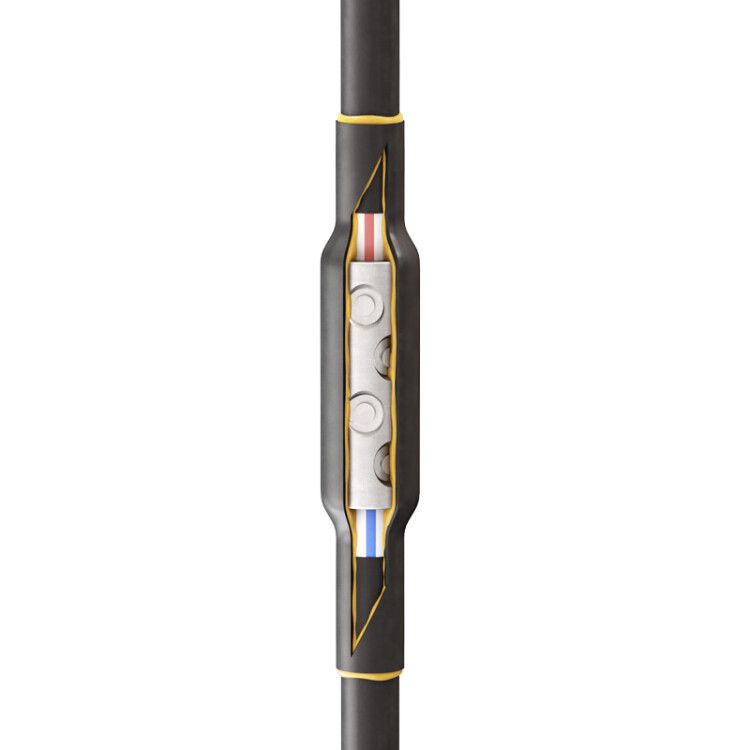

Муфта кабельная соединительная 1ПСТнг-LS-1-70/120-Б от бренда КВТ - это термоусаживаемая соединительная муфта для надёжного и герметичного соединения одножильных кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Подходит для внутренних и наружных установок, особенно там, где важны безопасность, долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Муфта 1ПСТнг-LS-1-70/120-Б используется для создания герметичного соединения между кабелями с пластмассовой изоляцией, работающими на напряжении до 1 кВ. Она применяется при ремонте, модернизации или прокладке новых линий в условиях повышенной влажности, перепадов температур и открытого воздуха. Особенно актуальна для аварийно-ремонтных служб, энергообъектов, промышленных объектов и сетей ЖКХ.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение проводника: 70–120 мм2
• Количество жил: 1
• Тип исполнения: термоусаживаемая, негорючая, low-smoke (нг-LS)
• Материал корпуса: термопластик негорючий, без галогенов
• Материал изоляции: пластик
• Коэффициент усадки термотрубки: до 4:1
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Защита IP: не указана, но герметизация достигается за счёт клеевого слоя

Совместимость и монтаж

Муфта 1ПСТнг-LS-1-70/120-Б совместима с кабелями: АВВГ, ВВГнг-LS, ПвВГ, ПвВГнг-LS, NYM, NYMнг-LS, NYY. Подходит для круглых и секторных жил, моножильных и многопроволочных проводников. Монтаж выполняется путём термоусадки: после сборки соединителя нагревают феном до равномерной усадки термотрубки. Клеевой слой внутри трубки расплавляется, заполняя все зазоры и образуя плотную, водонепроницаемую оболочку. Соединение жил происходит через винтовые контакты со срывными головками - момент затяжки автоматически регулируется, предотвращая перетягивание или недотягивание.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-006-97284872-2006. Материалы не содержат галогенов - при возгорании не выделяют токсичных газов, что важно для помещений с людьми. Негорючесть (нг-LS) снижает риск распространения пламени. Устойчивость к УФ-излучению позволяет использовать муфту на открытом воздухе без дополнительной защиты.

Преимущества

• Универсальный дизайн - один комплект покрывает широкий диапазон сечений (70–120 мм2), исключает необходимость хранить несколько типоразмеров
• Автоматическая регулировка усилия затяжки благодаря срывным болтам - гарантирует стабильный электрический контакт без риска повреждения жил
• Высокая степень герметизации за счёт клеевого слоя и высокого коэффициента усадки
• Устойчивость к экстремальным температурам, влаге и УФ-излучению
• Лёгкая и быстрая установка - не требует специальных инструментов кроме теплового фена

Ограничения применения

Не применять для кабелей с медными жилами - данная модель 1ПСТнг-LS-1-70/120-Б предназначена исключительно для алюминиевых токопроводящих жил. Также не рекомендуется использовать в местах постоянного погружения в воду или при давлении выше атмосферного - муфта герметична, но не предназначена для подводной установки. Температура окружающей среды должна находиться в пределах –50…+50 C; при более низких температурах требуется предварительный прогрев кабеля перед монтажом.

Примеры использования

• Замена повреждённого участка кабеля АВВГнг-LS на воздушной ЛЭП
• Соединение силового кабеля в распределительном щите на улице
• Обустройство ответвлений в кабельной канализации с высокой влажностью
• Ремонт кабеля NYM в подвале многоэтажного дома
• Подключение кабеля к оборудованию на промышленном конвейере

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля диапазону 70–120 мм2 - использование вне этого диапазона снижает надёжность соединения
• При работе на холоде (ниже 0 C) согрейте кабель и муфту до комнатной температуры - это ускоряет усадку и улучшает качество клеевого слоя
• Используйте только профессиональный тепловой фен с контролируемой температурой - обычный строительный фен может перегреть материал
• Проверяйте целостность термотрубки перед установкой - трещины или деформации недопустимы
• После монтажа убедитесь, что клеевой слой полностью заполнил все зоны - он должен быть виден по краям термотрубки
• Храните муфты в сухом месте, избегая прямого солнечного света - даже с УФ-защитой длительное воздействие может ослабить материалы
