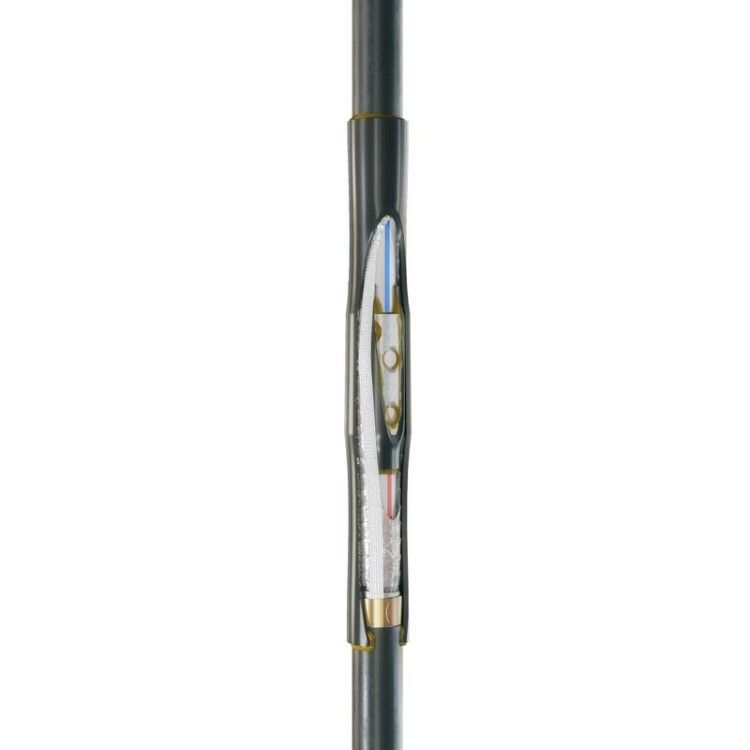

Муфта соединительная 1ПСТ(б)-1-150/240-Б нг-LS с болт. соединителями | 74222 КВТ

Муфта кабельная соединительная 1ПСТ(б)-1-150/240 (Б) нг-LS с болтовыми соединителями от КВТ предназначена для надёжного и герметичного соединения силовых кабелей с броней и пластмассовой изоляцией на напряжение до 1 кВ. Артикул 74222 соответствует требованиям ТУ 3599-006-97284872-2006 и предназначен для постоянной эксплуатации в условиях повышенной влажности, перепадов температур и открытых участках трасс.

Назначение и область применения

Муфта 1ПСТ(б)-1-150/240 (Б) нг-LS используется для создания герметичных соединений между кабелями с металлической броней и изоляцией из ПВХ или сшитого полиэтилена (СПЭ). Подходит для прокладки в траншеях, колодцах, каналах, на эстакадах и других местах, где требуется высокая степень защиты от внешних воздействий. Особенно эффективна там, где возможны механические нагрузки, влага или химически активная среда.

Технические характеристики

• Номинальное сечение проводника: 150–240 мм2 - позволяет работать с широким спектром кабелей, включая крупные сечения для энергоёмких объектов
• Номинальное напряжение: 1 кВ - предназначена для сетей низкого напряжения до 1000 В переменного тока
• Тип подключения: болтовое соединение с срывными головками - гарантирует точный момент затяжки без перегрузки контактов
• Способ монтажа: термоусадка - обеспечивает плотное прилегание за счёт усадки до 4:1
• Исполнение: нг-LS - материал не распространяет горение и выделяет минимальное количество дыма и галогенов при нагреве
• Состав: безгалогенный термопластик - безопасен для людей и оборудования при возгорании
• Рабочая температура: от –50 C до +50 C - работает в суровых климатических условиях, включая холодные регионы России
• Цвет: черный - маскирует загрязнения, устойчив к УФ-излучению
• Стандарт: ТУ 3599-006-97284872-2006 - сертифицирована по собственному техническому условию производителя

Совместимость и монтаж

Муфта совместима с кабелями типов: АВБбШв, АВБВ, АВВБ, АВВБГ, ПвБбШв, ПвБбШп и их негорючими модификациями с пометкой нг-LS. Монтаж выполняется в три этапа:

1. Подготовка кабелей - удаление брони, экрана и изоляции согласно рекомендациям производителя
2. Зажим жил - установка каждого провода в эксцентриковое отверстие болтового соединителя и затяжка болтом до срыва головки
3. Усадка термотрубки - прогрев равномерным пламенем до полного закрытия поверхности и образования герметичного шва

Не требуются сварочные работы или пайка. Наличие непаяной системы заземления исключает необходимость дополнительных элементов.

Безопасность и стандарты

Муфта выполнена из материалов класса нг-LS, что снижает риск распространения огня и образование ядовитых паров при повышении температуры. Соответствует требованиям ГОСТ 34839-2022 по безопасности электроустановок. Отсутствие галогенов делает её подходящей для помещений с людьми, метро, тоннелях и общественных зонах.

Преимущества

• Мультиразмерность - один комплект покрывает весь диапазон 150–240 мм2, снижает потребность в запасах различных размеров
• Автоматический контроль усилия затяжки - срывные болты предотвращают недотягу и перетягу, увеличивая срок службы соединения
• Высокая герметизация - клеевой слой под термоусадкой полностью заполняет микроскопические щели и деформации поверхности
• Устойчивость к УФ и погоде - термоусадочная манжета сохраняет целостность даже при длительном воздействии солнечного света
• Лёгкий монтаж - не нужны специнструменты кроме тепловой пушки; возможно применение на месте ремонта без демонтажа всей трассы

Ограничения применения

• Не для кабелей с бумажной изоляцией или маслонаполненной конструкцией
• Не допускается использование вне указанного диапазона температур - ниже –50 C материал становится хрупким, выше +50 C возможна потеря прочности клея
• Не предназначена для подземной прокладки в районах с высокой коррозионной активностью почвы без дополнительной защиты
• Не заменяет ответвительные муфты - применяется только для прямого соединения двух концов одного кабеля

Примеры использования

• Ремонт поврежденного кабеля АВБбШвнг-LS на подстанции после аварии
• Обустройство перехода через дорогу с использованием бронированного кабеля в канале
• Создание временного соединения на строящемся объекте перед окончательной прокладкой
• Замена секции кабеля в тоннеле метрополитена с обязательным соблюдением норм пожаробезопасности

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля диапазону 150–240 мм2 - меньшие или большие значения не поддерживаются
• Избегайте попадания воды внутрь муфты во время подготовки - используйте временную герметизацию
• При работе в холодную погоду согрейте муфту до комнатной температуры минимум за 2 часа до начала монтажа
• Для равномерной усадки двигайте пламя тепловой пушки медленно, начиная с центральной части и продвигаясь к торцам
• Проверьте качество усадки - после остывания должна отсутствовать видимая воздушная прослойка, клей должен быть заметен по всему контуру
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, долгосрочное воздействие может изменить цвет и эластичность материала
