Муфта соединительная 1ПСТ(б)-1-300/400-Б нг-LS с болт. соединителями | 74223 КВТ

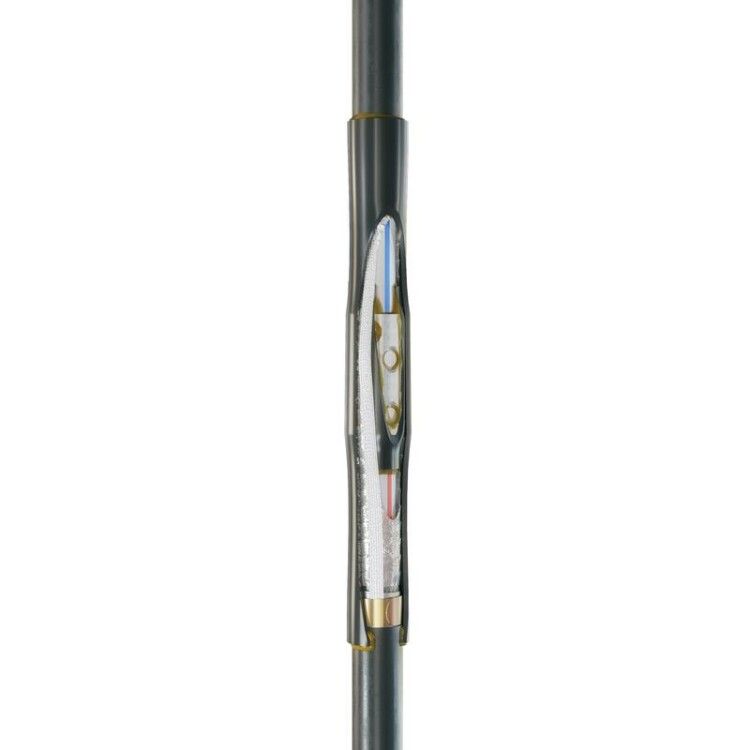

Муфта кабельная соединительная 1ПСТ(б)-1-300/400 (Б, нг-LS) от КВТ предназначена для надежного и герметичного соединения силовых кабелей с броней и пластмассовой изоляцией на напряжение до 1 кВ. Изделие выполнено из негорючего материала без галогенов, что делает его безопасным для использования в закрытых помещениях и местах с повышенными требованиями к пожарной безопасности.

Назначение и область применения

Муфта 1ПСТ(б)-1-300/400 (Б, нг-LS) используется для создания герметичных соединений между кабелями с металлической броней и изоляцией из ПВХ или сшитого полиэтилена (СПЭ). Подходит для прокладки в траншеях, колодцах, кабельных каналах, внутри зданий и на открытых участках. Особенно рекомендована для аварийных и ремонтных работ, где требуется быстрое восстановление цепи без потери защиты.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение проводника: 300–400 мм2
• Количество жил: одна
• Тип исполнения: термоусаживаемая, нг-LS (не распространяет горение, малое выделение дыма и газов)
• Материал корпуса: термопластик негорючий, без галогенов
• Рабочий температурный диапазон: от –50 C до +50 C
• Коэффициент усадки термоусаживаемой трубки: до 4:1
• Тип подключения: винтовой, с болтовыми соединителями и срывной головкой
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 1ПСТ(б)-1-300/400 (Б, нг-LS) совместима с кабелями типов: АВБбШв, АВБВ, АВВБ, АВВБГ, ПвБбШв, ПвБбШп и их негорючими модификациями с приставкой нг-LS. Монтаж выполняется путём термоусадки:

• На жилу устанавливается болтовой соединитель с рядным расположением болтов - он фиксируется затяжкой до срыва головок, что гарантирует точный момент затяжки без перегрузки.
• Затем надевается термоусаживаемая манжета с клеевым слоем - нагрев феном вызывает равномерную усадку (до 4:1), при этом клей заполняет микропоры и образует герметичный шов.
• Система заземления непаянная - контакты формируются через болтовое соединение с броней кабеля.
• Эксцентриковое отверстие в корпусе позволяет легко установить кабель даже при небольших отклонениях формы жилы - удобно для секторных и многопроволочных проводников.

Безопасность и стандарты

• Материалы соответствуют требованию нг-LS - минимальное выделение дыма и токсичных газов при возгорании, что важно для помещений с большим скоплением людей.
• Не содержит галогенов - исключает образование коррозионно-активных продуктов при воздействии высоких температур.
• Произведена по ТУ 3599-006-97284872-2006, соответствует требованиям ГОСТ 34839-2022.

Преимущества

• Мультиразмерность - один комплект покрывает весь диапазон сечений 300–400 мм2, снижает потребность в запасе различных размеров.
• Автоматический контроль усилия затяжки благодаря срывным головкам болтов - исключает недотяг и перетяг, повышает долговечность соединения.
• Высокая степень герметизации за счет клеевого подслоя и большого коэффициента усадки - защита от влаги, пыли и химических сред.
• Устойчивость к УФ-излучению - можно использовать вне помещений без дополнительной защиты.
• Подходит для любых типов проводников - круглых и секторных, однопроволочных и многопроволочных.

Ограничения применения

• Не предназначен для работы при температурах ниже –50 C или выше +50 C - возможна потеря эластичности материалов.
• Не применяется для соединений кабелей с бумажной изоляцией или маслонаполненных систем.
• Требуется наличие теплового фена для монтажа - невозможно применить без специального инструмента.
• Не рекомендуется для постоянного погружения в воду - хотя герметична, не имеет сертификата IP68.

Примеры использования

• Соединение кабелей АВБбШвнг-LS на подземной трассе городского электроснабжения.
• Ремонт поврежденного участка кабеля на промышленном конвейере в условиях повышенной влажности.
• Обустройство ответвлений в кабельных колодцах ЖКХ или объектов энергообеспечения.
• Временные соединения при аварийных отключениях на ТЭЦ или подстанциях.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля диапазону 300–400 мм2 - использование вне этого диапазона снижает надежность.
• При работе в холодную погоду прогрейте муфту перед установкой - материал становится более эластичным при температуре выше 0 C.
• Используйте термофен с регулировкой температуры - слишком высокая температура может повредить клеевой слой или саму трубку.
• Проверяйте целостность клеевого слоя после усадки - он должен равномерно выступать по торцам, без пузырей и просветов.
• Храните муфту в сухом месте, избегая прямого солнечного света - длительное УФ-воздействие может изменить цвет и свойства термопластика.
