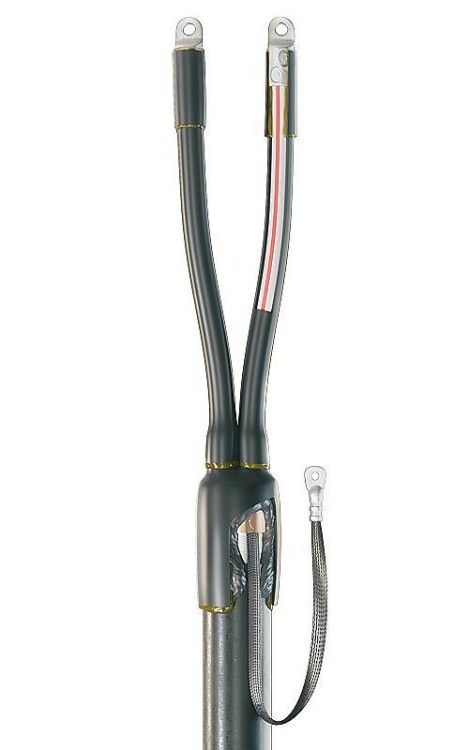

Муфта кабельная концевая 2ПКТп-1-25/50 (Б) КВТ 74617

Муфта кабельная концевая 2ПКТп-1-25/50 (Б) с болтовыми наконечниками от КВТ предназначена для надёжного оконцевания двухжильных силовых кабелей с изоляцией из полиэтилена или ПВХ, в том числе с броней, на напряжение до 1 кВ. Применяется как внутри помещений, так и на открытом воздухе. Артикул 74617 соответствует типовым решениям для промышленных и энергетических объектов.

Назначение и область применения

Муфта кабельная концевая 2ПКТп-1-25/50 (Б) с болтовыми наконечниками используется для завершения кабельных линий - то есть создания безопасного и герметичного перехода от кабеля к оборудованию, шкафу, трансформатору или другому устройству. Подходит для кабелей с броней и без неё. Обеспечивает защиту от внешних воздействий, поэтому применяется как в закрытых распределительных устройствах, так и на открытых участках трасс - например, на столбах, в кабельных колодцах или возле оборудования.

Технические характеристики

• Количество жил: 2
• Номинальное поперечное сечение кабеля: 25–50 мм2
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Состав материалов: безгалогенные полимеры (HF = Halogen Free)

Совместимость и монтаж

Муфта 2ПКТп-1-25/50 (Б) совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Установка выполняется методом термоусадки - нагревом специальной трубки горелкой до плотного облегания кабеля. Болтовые наконечники уже установлены в комплекте - они позволяют легко подключить кабель к аппаратам через болтовые контакты. Для кабелей с броней предусмотрена непаянная система заземления: в комплект входят плоский медный провод и пружина давления для фиксации заземления к броневой ленте. Инструмент для монтажа: пропановая горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

Муфта 2ПКТп-1-25/50 (Б) соответствует требованиям ГОСТ 34839-2022 и соблюдает нормы безопасности для работы под напряжением до 1 кВ. Полимерные материалы не выделяют токсичных веществ при нагреве или возгорании благодаря отсутствию галогенов. Защита IP67 достигается за счёт термоплавкого клея, который заполняет все микрозазоры при усадке, предотвращая попадание влаги и пыли. Это делает изделие безопасным даже во влажных средах и при возможном временном погружении.

Преимущества

• Универсальность: один комплект подходит как для кабелей с броней, так и без неё
• Высокая степень защиты: термоплавкий клей гарантирует герметичность без дополнительных работ
• Устойчивость к окружающей среде: материал не боится УФ-излучения, холода, влаги и перепадов температур
• Экономия времени: готовый комплект с болтовыми наконечниками исключает необходимость самостоятельной подготовки контактных элементов
• Соответствие экологическим нормам: состав без галогенов снижает риск образования ядовитых паров при повреждении

Ограничения применения

Не рекомендуется применять муфту 2ПКТп-1-25/50 (Б) для кабелей с металлической оболочкой, отличной от ленточной брони (например, свинцовой или алюминиевой гофры). Также нельзя использовать её для кабелей с сечением менее 25 мм2 или более 50 мм2 - это нарушит механическую прочность и тепловую стабильность соединения. Температура окружающей среды должна находиться в допустимом диапазоне; при монтаже ниже –50 C требуется предварительный прогрев компонентов. Не предназначен для длительного прямого контакта с маслом, растворителями или агрессивными химическими жидкостями.

Примеры использования

• Завершение входа кабеля в распределительный щит на промышленном предприятии
• Подключение кабеля АВБбШв к трансформатору на воздушной ЛЭП
• Оконцовка кабеля NYM перед подключением к частному домашнему щитку на улице
• Монтаж в кабельных каналах с высокой влажностью - например, в насосных станциях

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 25–50 мм2. Отклонение приведёт к плохому прилеганию и потере герметичности.
• При работе с кабелем с бронью всегда используйте пружину и медный провод из комплекта - игнорирование этого шага лишает систему заземления.
• Нагревайте равномерно, начиная с центральной части термоусадки, двигаясь к краям. Перегрев вызывает деформацию, недогрев - неплотное прилегание.
• Проверяйте наличие всех деталей перед началом: перчатка, манжеты, болтовые наконечники, заземляющий провод и пружина должны быть целыми и не повреждёнными.
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, долгое воздействие может изменить цвет и эластичность материала.
