Муфта кабельная концевая 1кВ 2ПКТп(б)-1-25/50 (Б) КВТ 74619

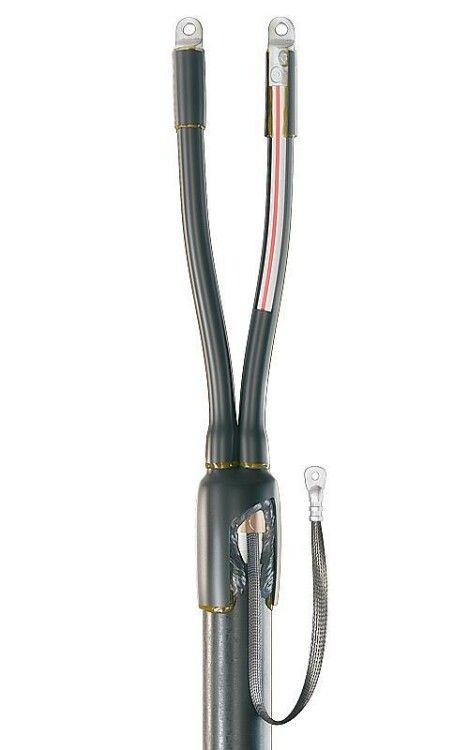

Муфта кабельная концевая 2ПКТп(б)-1-25/50 (Б) с болтовыми наконечниками от КВТ предназначена для надёжного оконцевания двухжильных силовых кабелей с изоляцией из полиэтилена или ПВХ, как внутри помещений, так и на открытом воздухе. Благодаря термоусадке и герметичному клею, изделие обеспечивает долговечную изоляцию и защиту от внешних воздействий. Артикул 74619 соответствует требованиям ТУ 3599-006-97284872-2006 и подходит для кабелей с броней и без.

Назначение и область применения

Муфта кабельная концевая 2ПКТп(б)-1-25/50 (Б) с болтовыми наконечниками применяется для завершения двухжильных кабелей на напряжение до 1 кВ. Подходит для кабелей с пластмассовой изоляцией - как с броней, так и без неё. Установка возможна как в закрытых помещениях, так и на улице, в том числе в условиях повышенной влажности, перепадов температур и UV-излучения. Применяется в распределительных устройствах, трансформаторных подстанциях, на столбах ЛЭП, в кабельных колодцах и щитовых.

Технические характеристики

• Количество жил: 2
• Номинальное поперечное сечение кабеля: 25–50 мм2
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик (полиэтилен/PVC)
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Герметизация: за счет термоплавкого клея внутри компонентов
• Состав материалов: HF (halogen-free) - без галогенов

Совместимость и монтаж

Муфта 2ПКТп(б)-1-25/50 (Б) совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Для кабелей с броней предусмотрена непаянная система заземления: в комплект входят плоский медный провод и пружина постоянного давления для фиксации к броневой ленте. Монтаж выполняется методом термоусадки - нагревом с помощью пропановой горелки (например, ПГ от КВТ). Болтовые наконечники уже установлены; перед сборкой необходимо снять с них защитные крышки. Для правильного затягивания рекомендован набор для срыва головок НМБ-6 (КВТ).

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3599-006-97284872-2006 и ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Конструкция обеспечивает электроизоляцию класса защиты IP67. Температурный режим работы (-50...+50 C) гарантирует сохранение механической прочности даже в суровых климатических условиях.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - исключает попадание влаги и пыли
• Универсальность: один комплект подходит как для кабелей с броней, так и без неё
• Заземление без пайки - экономит время и снижает риск повреждения брони
• UV-стойкая оболочка - не трескается и не выцветает на солнце
• Не содержит галогенов - безопаснее для людей и окружающей среды
• Поддерживается сертифицированным инструментом КВТ - минимизирует риски некорректного монтажа

Ограничения применения

• Не кабели с металлической оболочкой (не указаны в списках совместимости)
• Не предназначен для кабелей с сечением менее 25 мм2 или более 50 мм2 - использование вне диапазона нарушает герметичность и изоляцию
• Требуется точный контроль температуры при термоусадке - недостаточный прогрев не обеспечит плотного прилегания, перегрев - деформацию материала
• Не допускается применение в местах с постоянным контактом с открытым огнем или высокими тепловыми потоками (>50 C длительно)

Примеры использования

• Оконцовка кабеля АВВГ 2×35 мм2 перед входом в распределительный шкаф
• Завершение кабеля АПвБбШв 2×50 мм2 на воздушном ответвлении от ЛЭП
• Монтаж концевой муфты на кабеле NYM 2×25 мм2 в кабельном канале цехового оборудования
• Формирование вывода кабеля с броней в кабельной камере подстанции

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 25–50 мм2. Отклонение вызывает плохую адгезию клея и риск пробоя
• При работе с кабелем с бронью обязательно используйте пружину и плоский заземляющий провод - они входят в комплект и обязательны для безопасности
• Нагревайте равномерно, начиная с центральной части, двигаясь к краям. Не задерживайте горелку на одном месте больше 5 секунд
• Проверяйте целостность термоусадочных элементов до начала работ - наличие порезов или трещин требует замены комплекта
• Храните муфту в сухом месте при комнатной температуре - хранение при температурах ниже –20 C может сделать материал хрупким
• Используйте только рекомендованный инструмент КВТ - другие горелки могут иметь неверный профиль пламени и повредить компоненты
